6.4

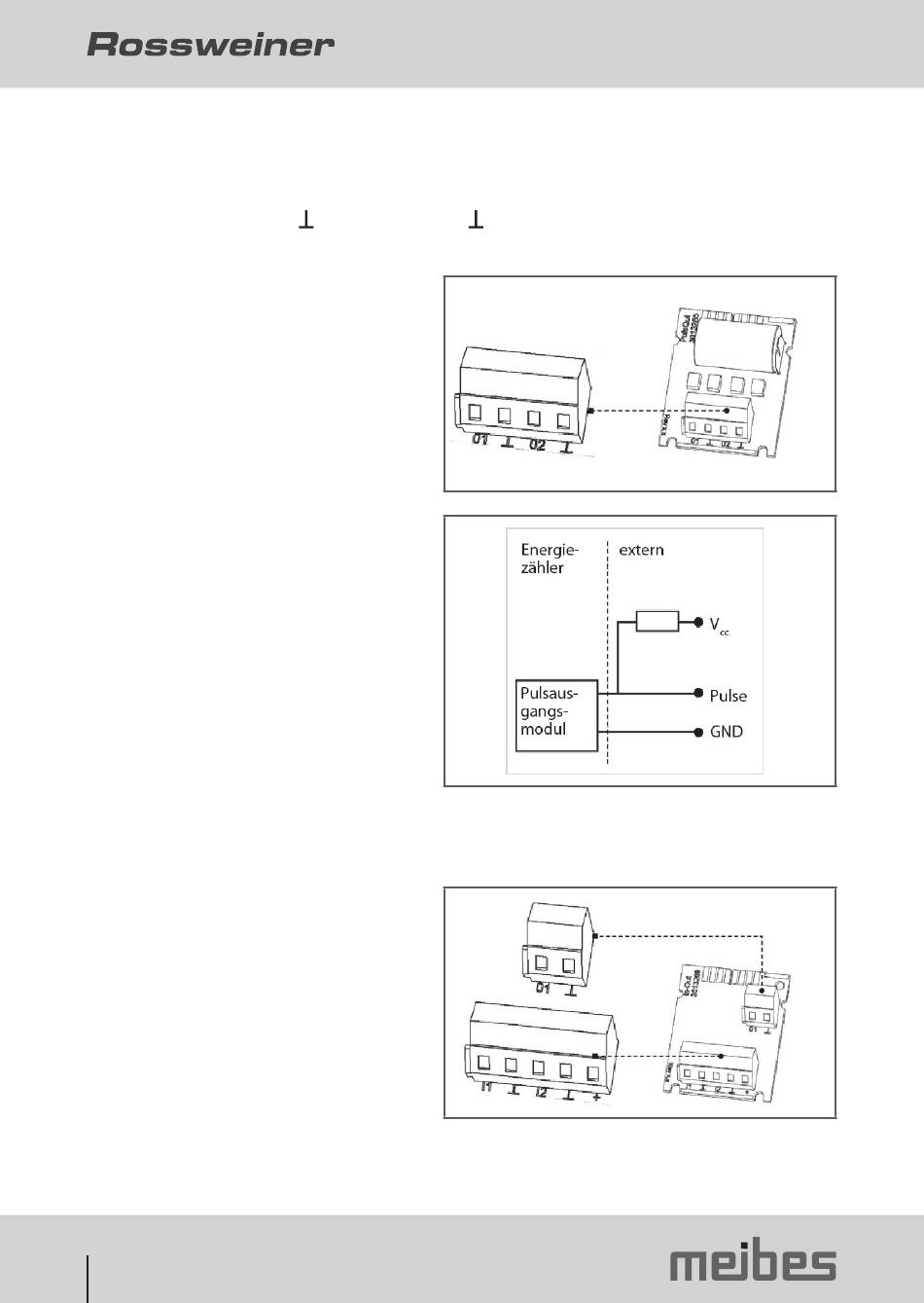

Funktionsmodul Impulsausgang

Auf dem Modul befinden sich Anschlüsse für 2 Impulsausgänge, die mit Hilfe
der IZAR@SET Software frei programmierbar sind. Die Ausgänge sind auf der
Klemmleiste mit "O1 - " bzw. mit "O2 -
bzw. Out2 bezeichnet.
ƒ
Externe Versorgung:
Vcc = 3-30 VDC
ƒ
Ausgangsstrom ≤ 20 mA mit
einer Restspannung von ≤ 0,5 V
ƒ
Open Collector (Drain)
ƒ
Galvanisch getrennt
ƒ
Ausgang 1: f ≤ 4 Hz
Pulsdauer: 125 ms ± 10 %
Pulspause: ≥ 125 ms – 10 %
ƒ
Ausgang 2: f ≤ 100 Hz
Pulsdauer/Pulspause ~1:1
ƒ
Volumenpulswertigkeit ist frei
programmierbar
ƒ
Standard: letzte Stelle im
Display
6.5

Funktionsmodul Kombi (IN/OUT)

Das Kombimodul verfügt über 2 Eingänge sowie 1 Ausgang.
Der Pulseingang ist spezifiziert wie
unter Punkt 6.3.
Der Pulsausgang ist spezifiziert wie
Pulsausgang 1 unter Punkt 6.4, aller-
dings nicht galvanisch getrennt.
14
" und in der Displayanzeige mit Out1
