Meibes heatplus Bedienungsanleitung

2. Wärmezähler
•

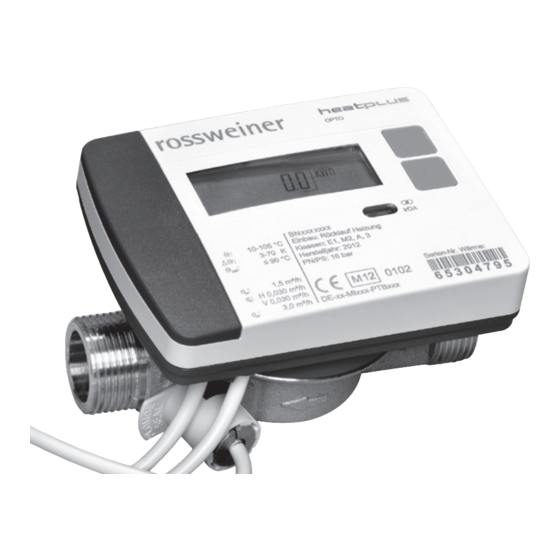

Kompaktwärmezähler mit magnetfreier Abtastung
für verschleißarmen und langzeitstabilen Messbetrieb
•
IrDA-Schnittstelle zur Auslesung und Parametrierung des Wärmezählers
•
netzunabhängig einsetzbar mit 10-Jahres-Lithiumbatterie
•
Temperaturmessung über zwei Platin-Widerstandsthermometer PT1000
•
8-stellige LCD-Anzeige mit Piktogrammen zur Anzeige von aktuellem Wert,
Altwert, Checkzahl sowie vieler Service- und Betriebsparameter
2.1 Lieferumfang
1 x Kompaktwärmezähler, 2 x Schutzkappe, 2 x Flachdichtung, 1 x Montageanleitung, 1 x Bedienungsanleitung,
1 x Entsorgungsrichtlinie, 1 x Beipack Durchflusssensor, 1 x Beipack Temperaturfühler, 1 x Inbetriebnahmeprotokoll (D/A),
1 x Anwenderinfo für Bestandstauchhülsen (D), 1x Konformitätserklärung
2.2 Abmessungen
101,5
l
1
•
anzeigen und speichern aktueller Status- und Stichtagswerte (bis zu 15
Monatswerten möglich) sowie vieler Service- und Betriebsparameter
•
Abspeicherung der maximalen Vorlauf- und Rücklauftemperatur sowie des
maximalen momentanen Durchflusses mit Datum
•
die Programmierung der gerätespezifischen Parameter (z. B. Stichtag) sind
vor Ort über die Bedientasten oder die IrDA-Schnittstelle möglich
•
entsprechende Kommunikationstechnik (z. B. M-Bus) kann durch Aufsatzmo-
dule nachgerüstet werden
•
MID-Zulassung als Wärmezähler
•
der ist in zwei Varianten für den Einbau im Rücklauf
(Standardzähler) oder Vorlauf verfügbar
•
optional als Solarzähler (ohne Zulassung) lieferbar für folgende Medien:
– Glythermin P44 – Tyfocor L – Tyfocor N – Antifrogen L – Antifrogen N –
Dowcal 20 – Gelbin DC 924 L
78
Zählergröße
q 0,6
p
q 1,5
p
q 2,5
p
ø 5,2
d l h
(mm) (mm)
1 1 1
G ¾ 110 66,1
G 1 130 68,5
7 7
