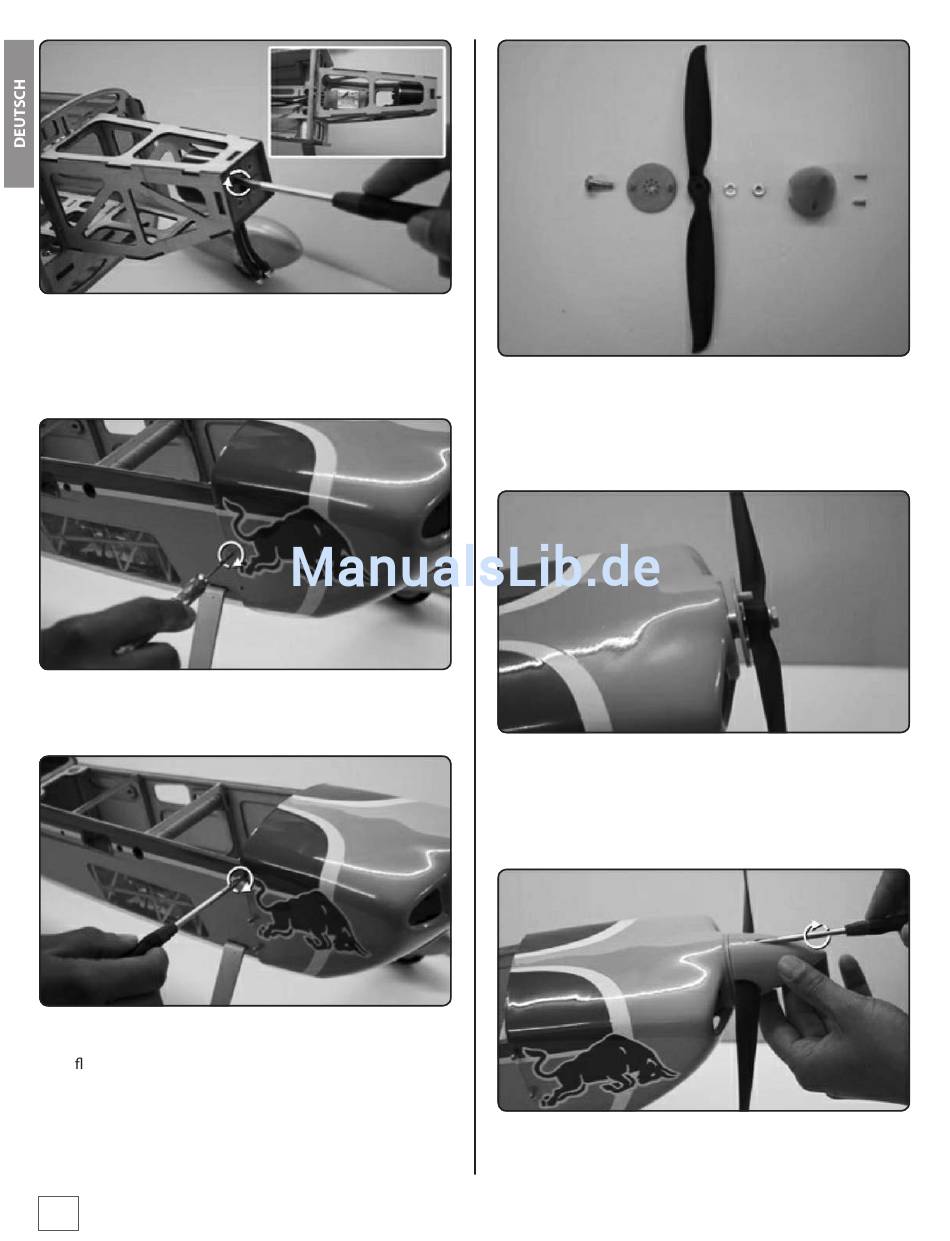

Den Motor mit beiliegenden M 3x5 Senkschrauben montieren,
dabei die Kabel an der Unterseite herausführen. Den Regler
am Motorträger seitlich hängen montieren. (siehe Abb.)
Die Motorhaube anpassen und spannungsfrei ausrichten.
Links und rechts jeweiks 3 Löcher mit 1,2mm bohren.
Motorhaube mittels beiliegender Treibschrauben am Rumpf
montieren. Die Bohrungen im Holz lassen sich mittels
dünn üssigem CA-Kleber verstärken, falls die Schrauben
nicht ausreichend halten.
12
Den Propeller (nicht im Bausatz enthalten) vor der Montage
wuchten!
Danach die Reihenfolge der Teile wie im Foto gezeigt
einhalten.
Die vormontierte Antriebseinheit mit einem kleinen Abstand
zur Motorhaube ansetzen und festziehen. Darauf achten
das die Schraublöcher für die Spinnerkappe ca. 90° zur
Probellerebene stehen, da sonst die Kappe nicht montiert
werden kann.
Die Spinnerkappe wird mit den beiden Treibschrauben an der
Spinnerplatte montiert. Schrauben nicht zu fest anziehen, da
sonst die Gewinde ausreissen.
