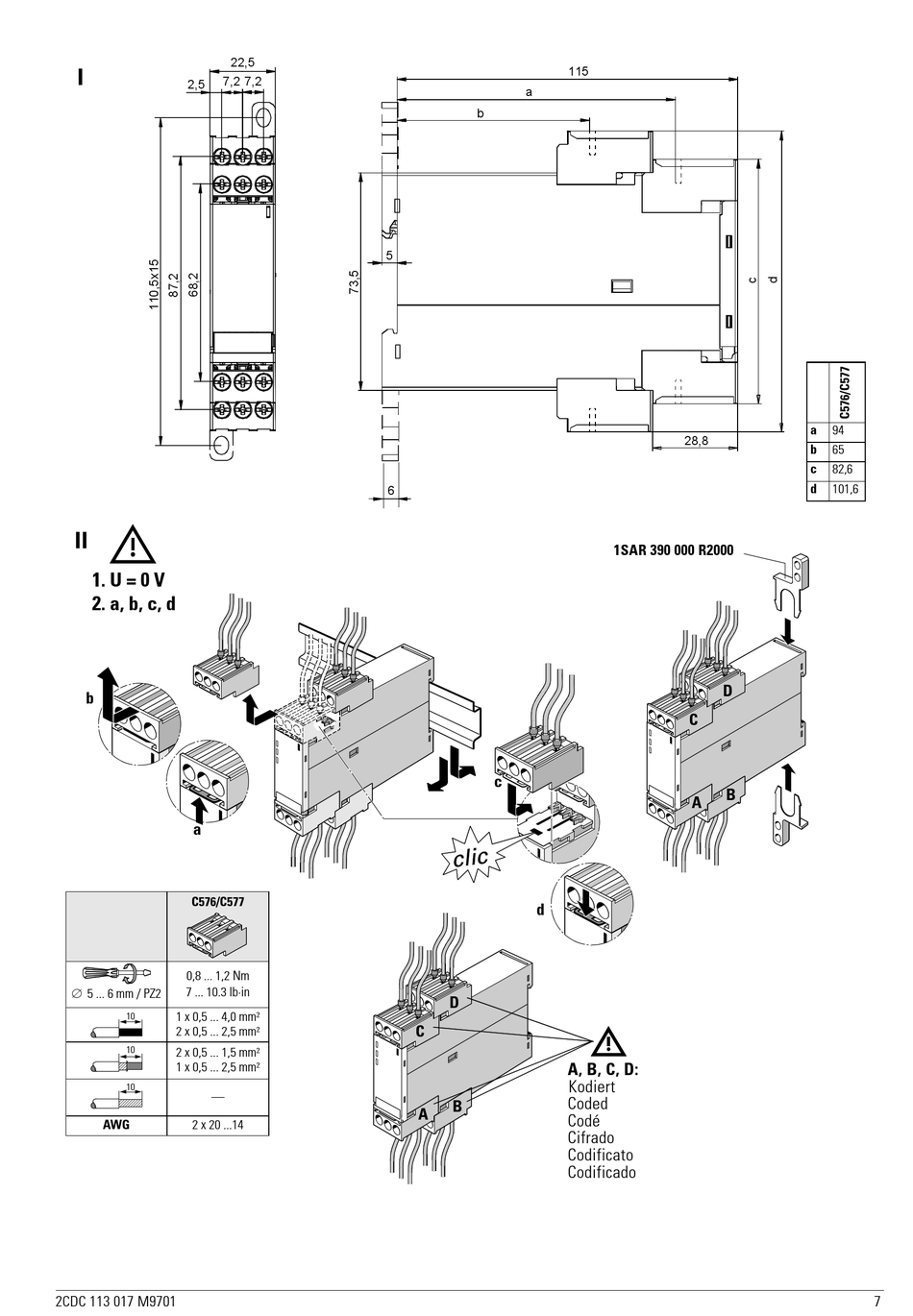

ABB C577 Betriebsanleitung Seite 7

I
7,2 7,2
2,5
II
1. U = 0 V
2. a, b, c, d
b
a
C576/C577
0,8 ... 1,2 Nm
 5 ... 6 mm / PZ2
7 ... 10.3 lb·in
1 x 0,5 ... 4,0 mm²
10
2 x 0,5 ... 2,5 mm²
10
2 x 0,5 ... 1,5 mm²
1 x 0,5 ... 2,5 mm²
10
—
AWG 2 x 20 ...14
2CDC 113 017 M9701
22,5
5
6
115
a
b
c
d
D
C
A, B, C, D:
Kodiert
Coded
B
A
Codé
Cifrado
Codificato
Codificado
28,8
1SAR 390 000 R2000
D
C
B
A
a 94
b 65
c 82,6
d 101,6
7
