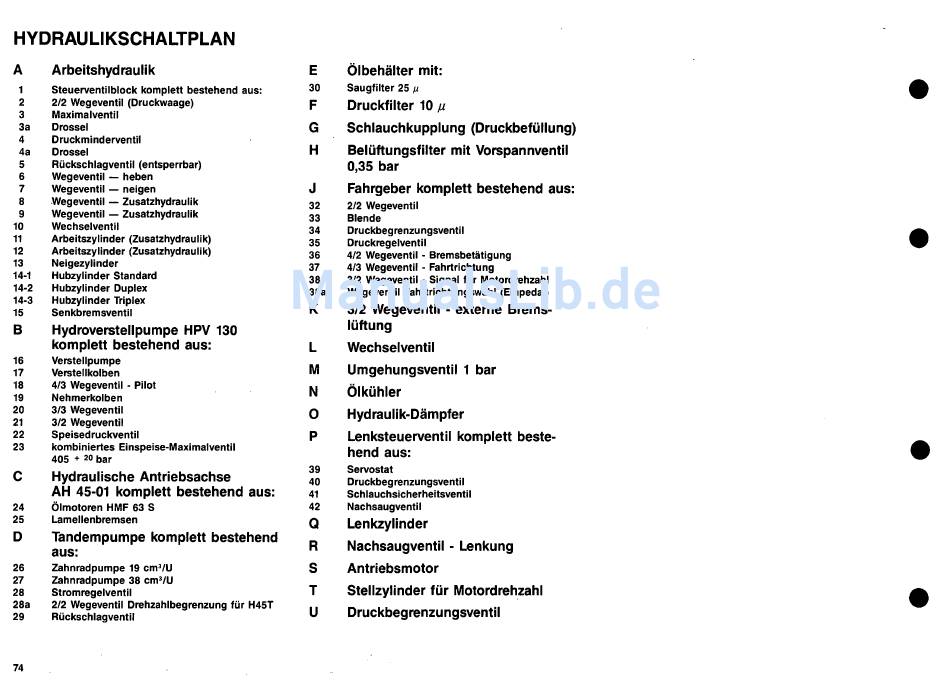

HYDRAULIKSCHALTPLAN
A
Arbeitshydraulik E Öl behälter mit:
1
Steuerventilblock komplett bestehend aus:
30 Saugtilter 25 11
2 2/2 Wegeventil (Druckwaage)
F Druckfilter 10
f.1
3 Maximalventil
3a Drossel G
Schlauchkupplung (Druckbefüllung)
4 Druckminderventil
4a
Drossel
H Belüftungsfilter mit Vorspannventil
5 Rückschlagventil (entsperrbar)
0,35 bar
6 Wegeventil - heben
7 Wegeventil - neigen
J
Fahrgeber komplett bestehend aus:
8 Wegeventil - Zusatzhydraulik
32 2/2 Wegeventil
9 Wegeventil - Zusatzhydraulik
33 Blende
10 Wechselventil
34 Druckbegrenzungsventil
11 Arbeitszylinder (Zusatzhydraulik)
35 Druckregelventil
12
Arbeitszylinder (Zusatzhydraulik)
36 4/2 Wegeventil - Bremsbetätigung
13 Neigezylinder
37 4/3 Wegeventil - Fahrtrichtung
14-1 Hubzylinder Standard
38 3/2 Wegeventil - Signal tür Motordrehzahl
14-2 Hubzylinder Duplex
38a Wegeventil Fahrtrichtungswahl (Ein pedal)
14-3 Hubzylinder Triplex
K
3/2 Wegeventil - externe Brems-
15 Senkbremsventil
B Hydroverstellpumpe HPV 130
lüftung
komplett bestehend aus:
L
Wechselventil
16 Verstellpumpe
M
Umgehungsventil 1 bar
17 Verstellkolben
18
4/3 Wegeventil - Pilot
N Ölkühler
19 Nehmerkolben
20 3/3 Wegeventil
0 Hydraulik-Dämpfer
21 3/2 Wegeventil
22 Speisedruckventil P Lenksteuerventil komplett beste-
23 kombiniertes Einspeise-Maximalventil
he nd aus:
405
+
20
bar
Hydraulische Antriebsachse
39 Servostat
C
40 Druckbegrenzungsventil
AH 45-01 komplett bestehend aus:
41 Schlauchsicherheitsventil
24
Ölmotoren HMF 63 S
42 Nachsaugventil
25 Lamellenbremsen
Q Lenkzylinder
D Tandempumpe komplett bestehend
R Nachsaugventil - Lenkung
aus:
26 Zahnradpumpe 19 cm 3 /U
S Antriebsmotor
27 Zahnradpumpe 38 cm 3 /U
T Stellzylinder für Motordrehzahl
28 Stromregelventil
28a 2/2 Wegeventil Drehzahlbegrenzung tür H45T
U Druckbegrenzungsventil
29 Rückschlagventil
74
