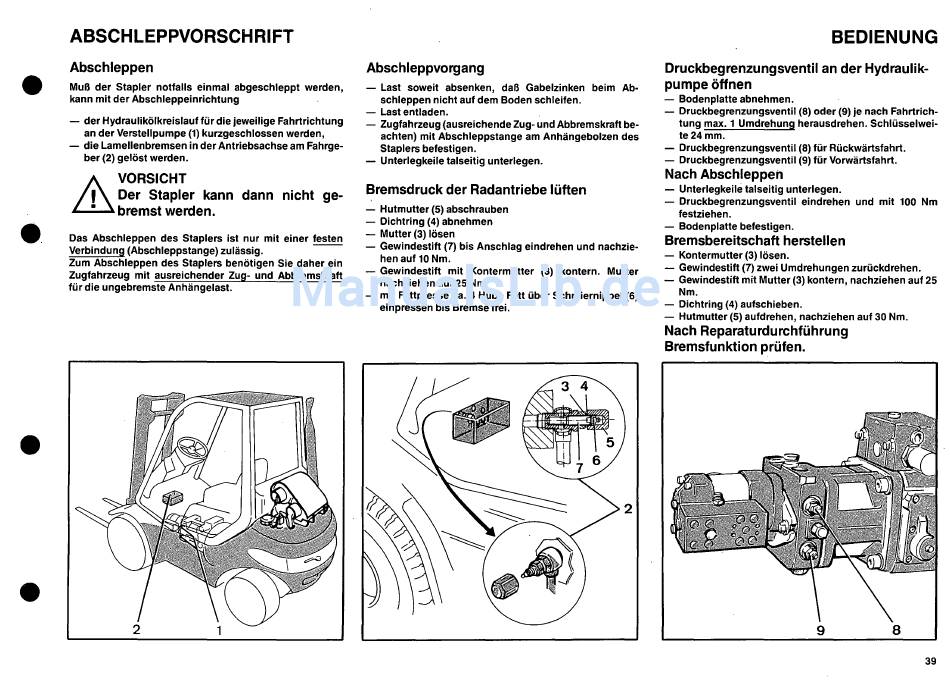

ABSCHLEPPVORSCHRIFT
Abschleppen
Muß der Stapler notfalls einmal abgeschleppt werden,
kann mit der Abschleppeinrichtung
- der Hydraulikölkreislauf für die jeweilige Fahrtrichtung
an der Verstell pumpe (1) kurzgeschlossen werden,
- die Lamellenbremsen in der Antriebsachse am Fahrge-
ber (2) gelöst werden.
iß
VORSICHT
, Der Stapler kann dann nicht ge-
• bremst werden.
Das Abschleppen des Staplers ist nur mit einer festen
Verbindung (Abschleppstange) zulässig.
Zum Abschleppen des Staplers benötigen Sie daher ein
Zugfahrzeug mit ausreichender Zug- und Abbremskraft
für die ungebremste Anhängelast.
Abschleppvorgang
- Last soweit absenken, daß Gabelzinken beim Ab-
schleppen nicht auf dem Boden schleifen.
- Last entladen.
- Zugfahrzeug (ausreichende Zug- und Abbremskraft be-
achten) mit Abschleppstange am Anhängebolzen des
Staplers befestigen.
- Unterlegkeile talseitig unterlegen.
Bremsdruck der Radantriebe lüften
- Hutmutter (5) abschrauben
- Dichtring
(4)
abnehmen
- Mutter (3) lösen
- Gewindestift (7) bis Anschlag eindrehen und nachzie-
hen auf 10 Nm.
- Gewindestift mit Kontermutter (3) kontern. Mutter
nachziehen auf
25
Nm
- mit Fettpresse ca. 4 Hübe Fett über Schmiernippel (6)
einpressen bis Bremse frei.
BEDIENUNG
Druckbegrenzungsventil an der Hydraulik-
pumpe öffnen
- Bodenplatte abnehmen.
- Druckbegrenzungsventil (8) oder (9) je nach Fahrtrich-
tung max. 1 Umdrehung herausdrehen. Schlüsselwei-
te24 mm.
- Druckbegrenzungsventil (8) für Rückwärtsfahrt.
- Druckbegrenzungsventil (9) für Vorwärtsfahrt.
Nach Abschleppen
- Unterlegkeile talseitig unterlegen.
- Druckbegrenzungsventil eindrehen und mit 100 Nm
festziehen.
- Bodenplatte befestigen.
Bremsbereitschaft herstellen
- Kontermutter (3) lösen.
- Gewindestift
(7)
zwei Umdrehungen zurückdrehen.
- Gewindestift mit Mutter (3) kontern, nachziehen auf 25
Nm.
- Dichtring (4) aufschieben.
- Hutmutter (5) aufdrehen, nachziehen auf 30 Nm.
Nach Reparaturdurchführung
Bremsfunktion prüfen.
