5.5.10. Einspritzdüse reinigen
Sollte die Einspritzdüse verstopft/verschmutzt sein, so kann diese wie folgt gereinigt wer-
den:
G
F E
C
F
I
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
G
H
I D C
J

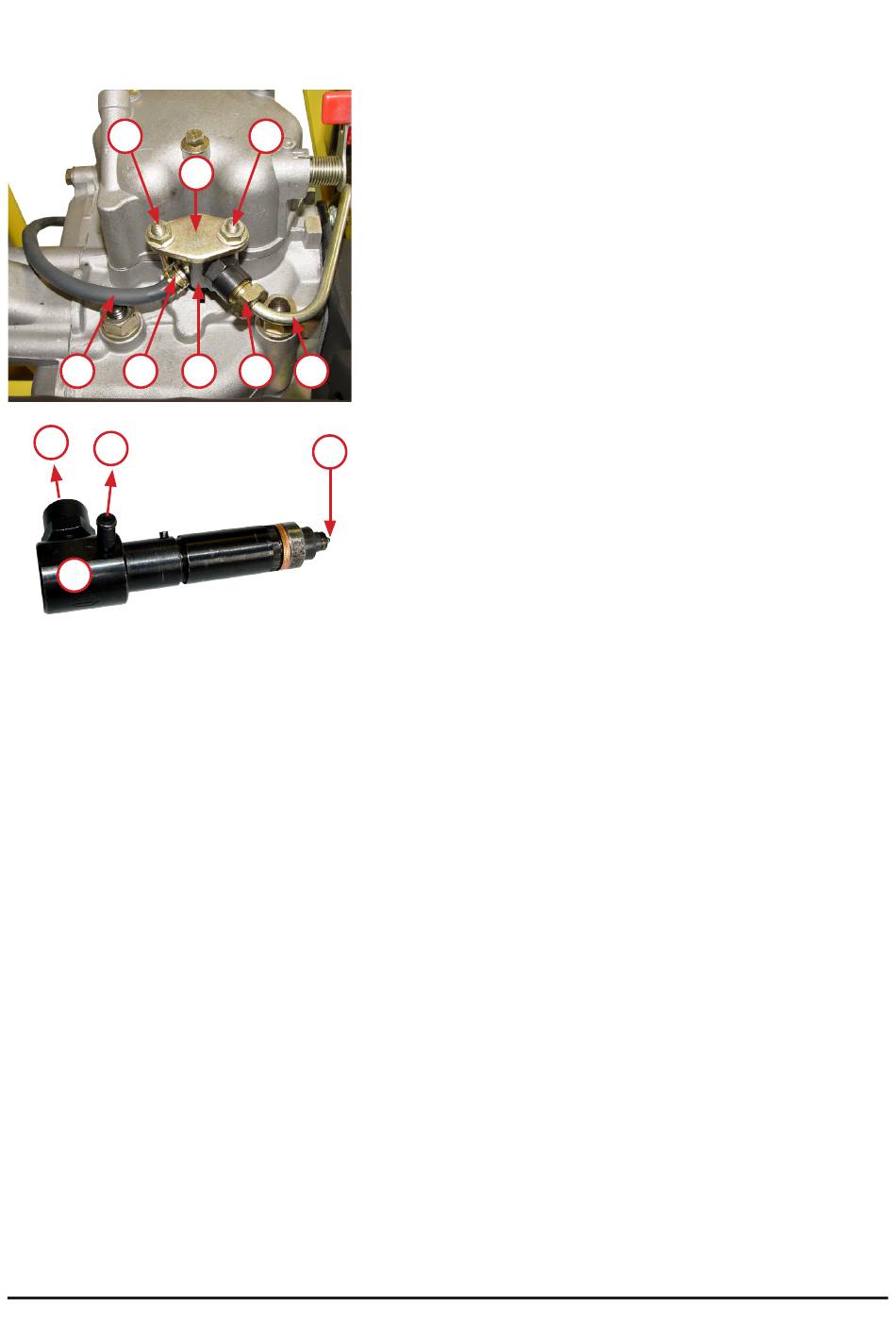

● Entfernen Sie die Schallschutzhaube.
● Entfernen Sie die Einspritzleitung (C) indem sie die
goldene Mutter (D) lösen.
● Öffnen sie die Halteklammer (E) und ziehen sie die
Leckleitung (F) der Einspritzdüse herunter.
● Öffnen sie die Schrauben (G) und entfernen Sie die
Druckplatte (H).
● Die Einspritzdüse (I) kann nun herausgezogen wer-
den. Nötigenfalls über Hebel leicht herausdrücken.
Die Einspritzdüse (I) besitzt am unteren Ende 4 Öff-
nungen (J) aus welcher Dieseltreibstoff in den Ver-
brennungsraum gelangt. Sollten eine oder mehrere
Düsen verstopft sein, kommt es zu keiner regelmä-
ßigen Verteilung des Treibstoffes im Brennraum. Rei-
nigen Sie die Einspritzdüse mit einem Tuch von den
Ablagerungen.
Sie können das Sprühbild überprüfen, indem sie die
Einspritzleitung (C) im ausgebauten Zustand an die
Düse anschließen. Legen sie ein weißes Blatt Papier
so auf, dass die Düse senkrecht darauf zeigt (Abstand
ca. 5mm). Drücken sie den Dekompressor und betä-
tigen Sie kurz den START Schlüssel. Aus der Düse
spritzt Treibstoff. Auf dem Blatt können Sie nun das
Sprühbild ersehen - der Treibstoff sollte gleichmäßig
auf dem Blatt verteilt sein.
