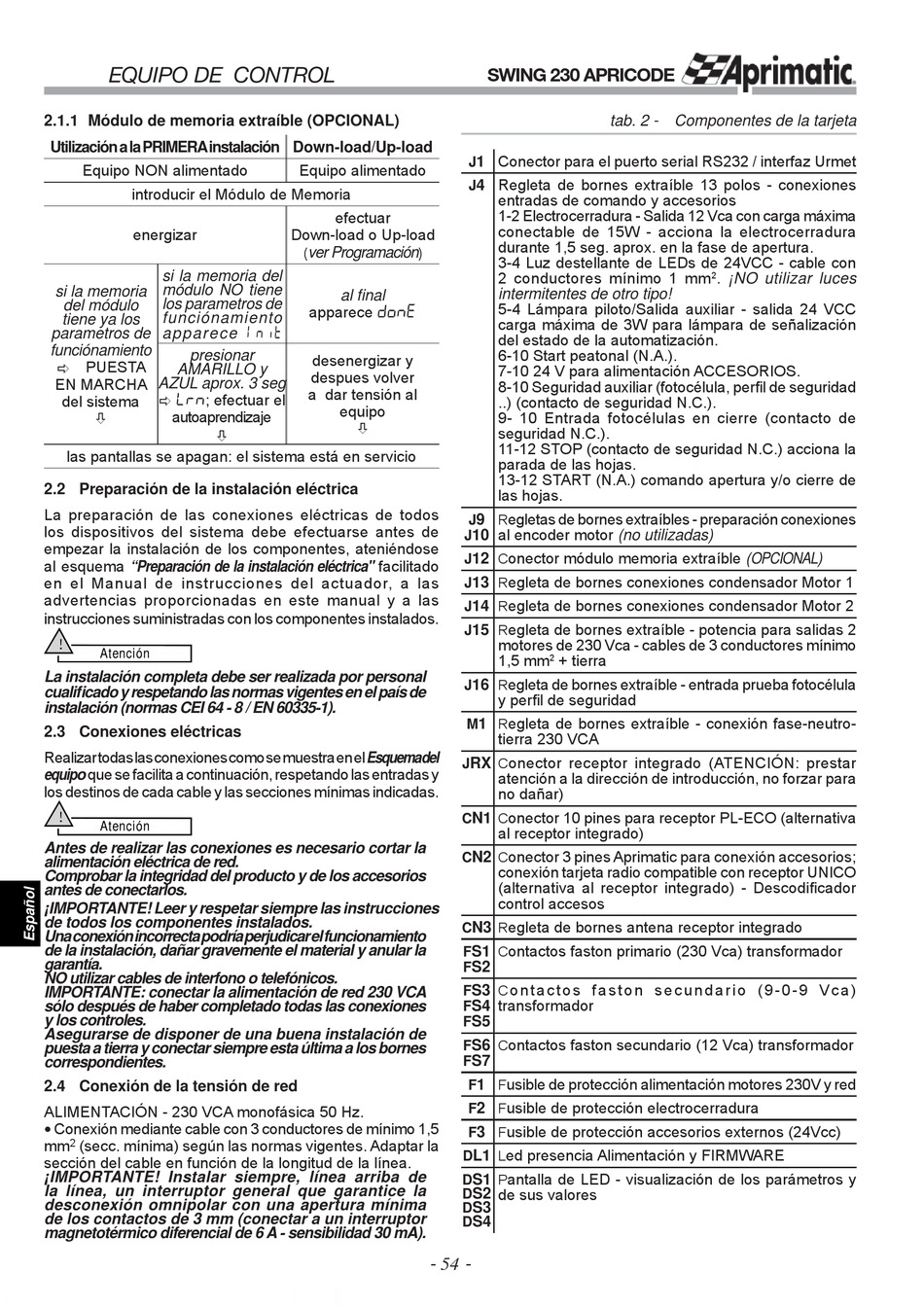

EQUIPO DE CONTROL
2.1.1 Módulo de memoria extraíble (OPCIONAL)
Utilización a la PRIMERA instalación Down-load/Up-load
Equipo NON alimentado
introducir el Módulo de Memoria
energizar
si la memoria del
módulo NO tiene
si la memoria
los parametros de
del módulo
funciónamiento
tiene ya los
parametros de apparece
funciónamiento
presionar
PUESTA
AMARILLO y
EN MARCHA
AZUL aprox. 3 seg
Lrn
; efectuar el
del sistema
autoaprendizaje
las pantallas se apagan: el sistema está en servicio
2.2 Preparación de la instalación eléctrica
La preparación de las conexiones eléctricas de todos
los dispositivos del sistema debe efectuarse antes de
empezar la instalación de los componentes, ateniéndose
al esquema "Preparación de la instalación eléctrica" facilitado
en el Manual de instrucciones del actuador, a las
advertencias proporcionadas en este manual y a las
instrucciones suministradas con los componentes instalados.
!
Atención
La instalación completa debe ser realizada por personal
cualifi cado y respetando las normas vigentes en el país de
instalación (normas CEI 64 - 8 / EN 60335-1).
2.3 Conexiones eléctricas
Realizar todas las conexiones como se muestra en el Esquema del
equipo que se facilita a continuación, respetando las entradas y
los destinos de cada cable y las secciones mínimas indicadas.
!
Atención
Antes de realizar las conexiones es necesario cortar la
alimentación eléctrica de red.
Comprobar la integridad del producto y de los accesorios
antes de conectarlos.
¡IMPORTANTE! Leer y respetar siempre las instrucciones
de todos los componentes instalados.
Una conexión incorrecta podría perjudicar el funcionamiento
de la instalación, dañar gravemente el material y anular la
garantía.
NO utilizar cables de interfono o telefónicos.
IMPORTANTE: conectar la alimentación de red 230 VCA
sólo después de haber completado todas las conexiones
y los controles.
Asegurarse de disponer de una buena instalación de
puesta a tierra y conectar siempre esta última a los bornes
correspondientes.
2.4 Conexión de la tensión de red
ALIMENTACIÓN - 230 VCA monofásica 50 Hz.
Conexión mediante cable con 3 conductores de mínimo 1,5
●
2
mm (secc. mínima) según las normas vigentes. Adaptar la
sección del cable en función de la longitud de la línea.
¡IMPORTANTE! Instalar siempre, línea arriba de
la línea, un interruptor general que garantice la
desconexión omnipolar con una apertura mínima
de los contactos de 3 mm (conectar a un interruptor
magnetotérmico diferencial de 6 A - sensibilidad 30 mA).
Equipo alimentado
efectuar
Down-load o Up-load
( )
ver Programación
al fi nal
done
apparece
Init
desenergizar y
despues volver
a dar tensión al
equipo
SWING 230 APRICODE
1 Conector para el puerto serial RS232 / interfaz Urmet
J
4 Regleta de bornes extraíble 13 polos - conexiones
J
entradas de comando y accesorios
1-2 Electrocerradura - Salida 12 Vca con carga máxima
conectable de 15W - acciona la electrocerradura
durante 1,5 seg. aprox. en la fase de apertura.
3-4 Luz destellante de LEDs de 24VCC - cable con
2 conductores mínimo 1 mm
intermitentes de otro tipo!
5-4 Lámpara piloto/Salida auxiliar - salida 24 VCC
carga máxima de 3W para lámpara de señalización
del estado de la automatización.
6-10 Start peatonal (N.A.).
7-10 24 V para alimentación ACCESORIOS.
8-10 Seguridad auxiliar (fotocélula, perfi l de seguridad
..) (contacto de seguridad N.C.).
9- 10 Entrada fotocélulas en cierre (contacto de
seguridad N.C.).
11-12 STOP (contacto de seguridad N.C.) acciona la
parada de las hojas.
13-12 START (N.A.) comando apertura y/o cierre de
las hojas.
egletas de bornes extraíbles - preparación conexiones
R
9
J
al encoder motor (no utilizadas)
10
J
onector módulo memoria extraíble (OPCIONAL)
C
12
J
egleta de bornes conexiones condensador Motor 1
R
13
J
egleta de bornes conexiones condensador Motor 2
R
14
J
egleta de bornes extraíble - potencia para salidas 2
R
15
J
motores de 230 Vca - cables de 3 conductores mínimo
1,5 mm 2 + tierra
egleta de bornes extraíble - entrada prueba fotocélula
R
16
J
y perfi l de seguridad
egleta de bornes extraíble - conexión fase-neutro-
R
1
M
tierra 230 VCA
onector receptor integrado (ATENCIÓN: prestar
C
RX
J
atención a la dirección de introducción, no forzar para
no dañar)
onector 10 pines para receptor PL-ECO (alternativa
C
N1
C
al receptor integrado)
onector 3 pines Aprimatic para conexión accesorios;
C
N2
C
conexión tarjeta radio compatible con receptor UNICO
(alternativa al receptor integrado) - Descodifi cador
control accesos
egleta de bornes antena receptor integrado
R
N3
C
ontactos faston primario (230 Vca) transformador
C
S1
F
S2
F
o n t a c t o s f a s t o n s e c u n d a r i o ( 9 - 0 - 9 V c a )
C
S3
F
transformador
S4
F
S5
F
ontactos faston secundario (12 Vca) transformador
C
S6
F
S7
F
usible de protección alimentación motores 230V y red
F
1
F
usible de protección electrocerradura
F
2
F
usible de protección accesorios externos (24Vcc)
F
3
F
ed presencia Alimentación y FIRMWARE
L
L1
D
antalla de LED - visualización de los parámetros y
P
S1
D
de sus valores
S2
D
S3
D
S4
D
