Aprimatic SWING 230 APRICODE Handbuch Seite 55

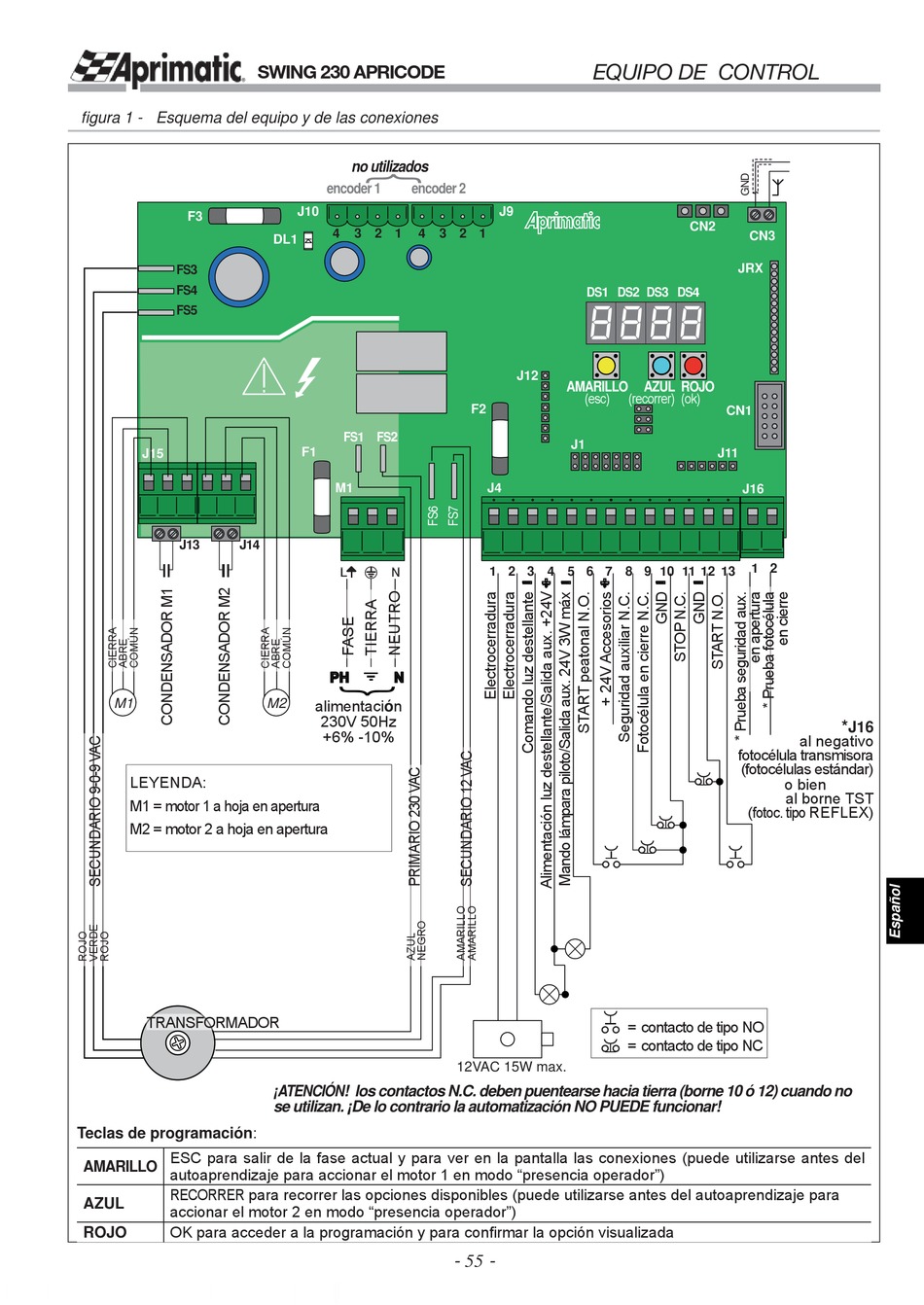

fi gura 1 - Esquema del equipo y de las conexiones
F3
FS3
FS4
FS5
J15
J13 J14
M1
LEYENDA:
M1 = motor 1 a hoja en apertura
M2 = motor 2 a hoja en apertura
TRANSFORMADOR
Teclas de programación:
ESC para salir de la fase actual y para ver en la pantalla las conexiones (puede utilizarse antes del
AMARILLO
autoaprendizaje para accionar el motor 1 en modo "presencia operador")
RECORRER para recorrer las opciones disponibles (puede utilizarse antes del autoaprendizaje para
AZUL
accionar el motor 2 en modo "presencia operador")
OK para acceder a la programación y para confi rmar la opción visualizada
ROJO
SWING 230 APRICODE
no utilizados
encoder 1 encoder 2
J10
4 3 2 1 4
DL1
FS1 FS2
F1
M1
L N
PH N
alimentación
M2
230V 50Hz
+6% -10%
¡ATENCIÓN! los contactos N.C. deben puentearse hacia tierra (borne 10 ó 12) cuando no
se utilizan. ¡De lo contrario la automatización NO PUEDE funcionar!
EQUIPO DE CONTROL
J9
3 2 1
DS1 DS2 DS3 DS4
8 8 8 8
J12
AMARILLO
(esc)
F2
J1
J4
1 2 3 4 5 6 7
- -
+ +
12VAC 15W max.
- 55 -
CN2
CN3
JRX
AZUL ROJO
(recorrer) (ok)
CN1
J11
J16
1 2
8 9 10 11 12 13
- -
fotocélula transmisora
(fotocélulas estándar)
o bien
al borne TST
(fotoc. tipo REFLEX)
= contacto de tipo NO
= contacto de tipo NC
*
J16
al negativo
