5. Installation und Verwendung Zubehör

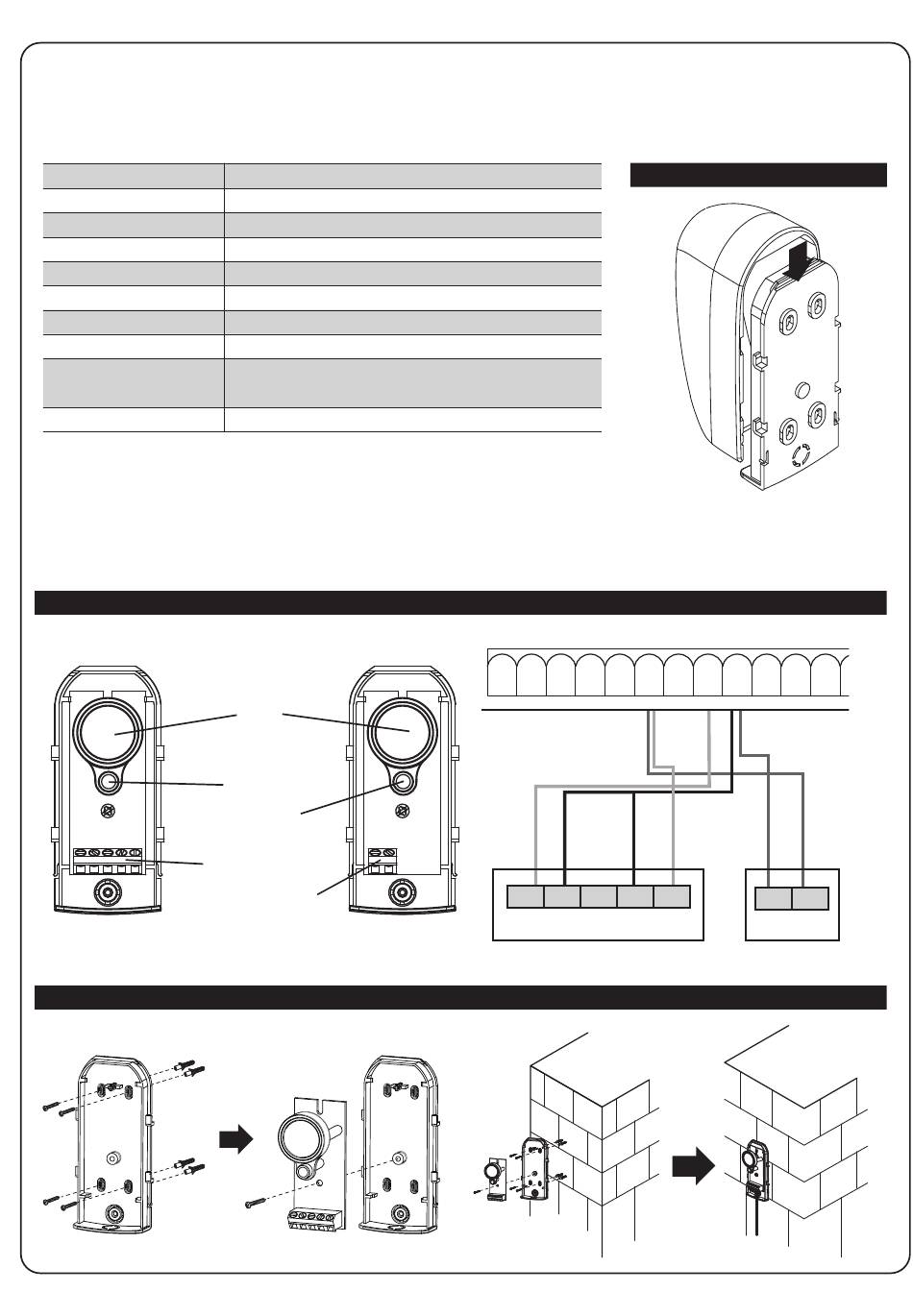

5.1. Installation Lichtschranke SPC

Die Lichtschranke SPC dient als zusätzliche Sicherheitseinrichtung für Torantriebe. Sie besteht aus einem Sender
und einem Empfänger und reagiert bei Unterbrechung des Lichtstrahls.
SPECIFICATION:
Art
Reichweite
Spannungsversorgung
Reaktionszeit
Strahlart
LED Signal
Dimensionen
Ausgangssignal
Max. Arbeitsstrom
Schutzklasse
INSTALLATION:
Anschluss der Lichtschranke
TX: Verbinden Sie die Anschlüsse 1 und 2 mit den Anschlüssen Ph+ und GND der Steuerung.
RX: Verbinden Sie die Anschlüsse 1 und 2 mit Ph+ und GND. Verbinden Sie 5 mit Ph1 an der Steuerung.
RX/ Steuerung: Verbinden Sie Anschluss 2 und 4 am RX als Brücke. Verbinden Sie anschließend den
Anschluss 4 des RX mit GND an der Steuerung.
1 2 3 4 5
RX
Einweg-Lichtschranke
bis 25 Meter
AC/DC 12~24V
100MS
Infrarot LED
Rote LED(RX) = An (Strahl unterbrochen), grün(TX) = aktiv
96*45*43 mm
Impuls (Relais)
TX: 35MA / Rx: 38MA (Wenn Strahl nicht unterbrochen)
TX: 35MA / Rx: 20MA (Wenn Strahl unterbrochen)
IP54
Linse
Status
Anzeige
Power LED
Terminal Block
Power Terminal
Block
14 13
1 2
COM
TX
17
12 11 10 9 8 7
PH+ PH2 PH1 GND
N.C. N.O. GND DC+
RX
6 5 4 3
GND DC+
TX
