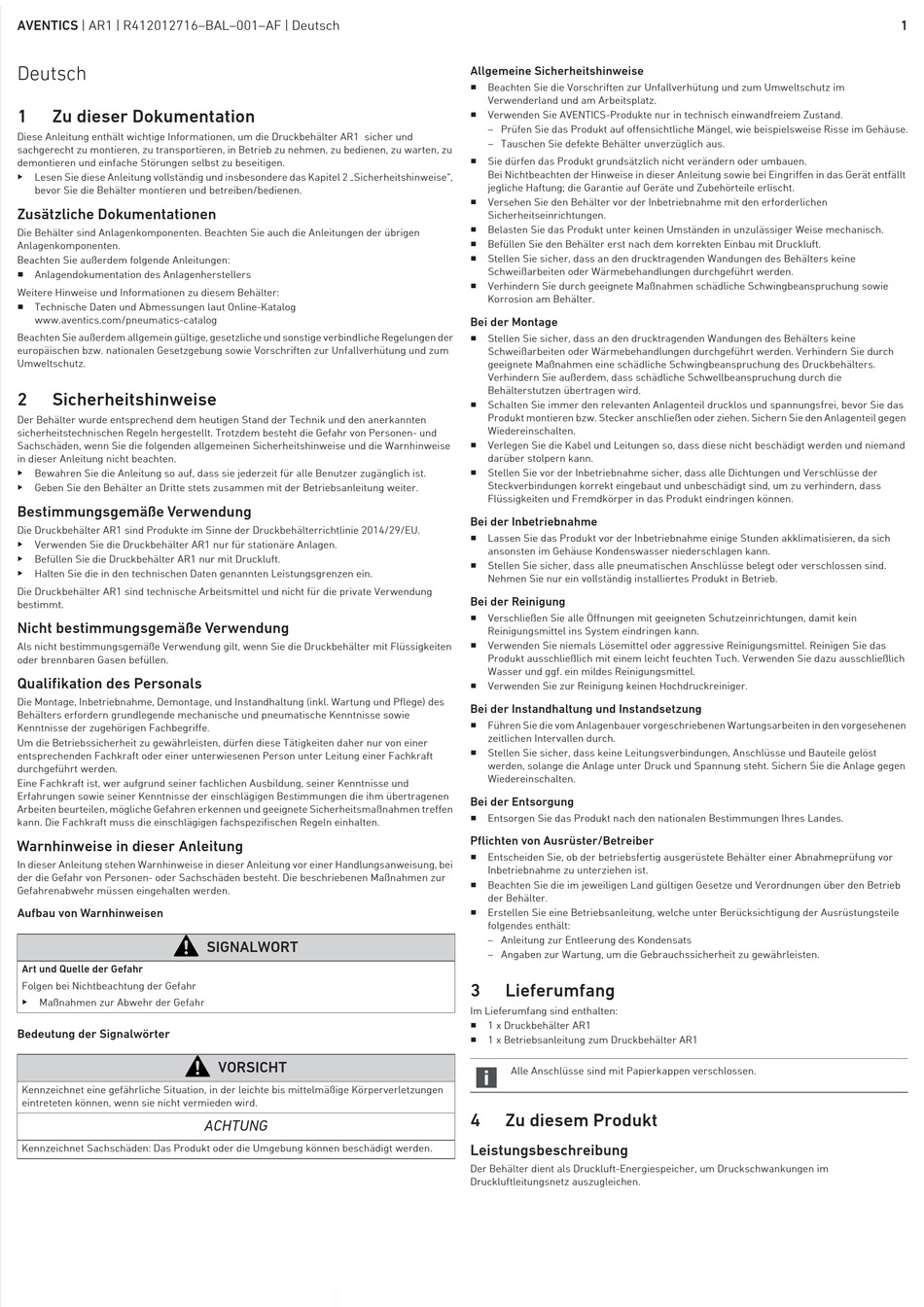

AVENTICS | AR1 | R412012716–BAL–001–AF | Deutsch
Deutsch
1 Zu dieser Dokumentation
Diese Anleitung enthält wichtige Informationen, um die Druckbehälter AR1 sicher und
sachgerecht zu montieren, zu transportieren, in Betrieb zu nehmen, zu bedienen, zu warten, zu
demontieren und einfache Störungen selbst zu beseitigen.
O
Lesen Sie diese Anleitung vollständig und insbesondere das Kapitel 2 „Sicherheitshinweise",
bevor Sie die Behälter montieren und betreiben/bedienen.
Zusätzliche Dokumentationen
Die Behälter sind Anlagenkomponenten. Beachten Sie auch die Anleitungen der übrigen
Anlagenkomponenten.
Beachten Sie außerdem folgende Anleitungen:
W Anlagendokumentation des Anlagenherstellers
Weitere Hinweise und Informationen zu diesem Behälter:
W Technische Daten und Abmessungen laut Online-Katalog
www.aventics.com/pneumatics-catalog
Beachten Sie außerdem allgemein gültige, gesetzliche und sonstige verbindliche Regelungen der
europäischen bzw. nationalen Gesetzgebung sowie Vorschriften zur Unfallverhütung und zum
Umweltschutz.
2 Sicherheitshinweise
Der Behälter wurde entsprechend dem heutigen Stand der Technik und den anerkannten
sicherheitstechnischen Regeln hergestellt. Trotzdem besteht die Gefahr von Personen- und
Sachschäden, wenn Sie die folgenden allgemeinen Sicherheitshinweise und die Warnhinweise
in dieser Anleitung nicht beachten.
O
Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.
O
Geben Sie den Behälter an Dritte stets zusammen mit der Betriebsanleitung weiter.
Bestimmungsgemäße Verwendung
Die Druckbehälter AR1 sind Produkte im Sinne der Druckbehälterrichtlinie 2014/29/EU.
O
Verwenden Sie die Druckbehälter AR1 nur für stationäre Anlagen.
O
Befüllen Sie die Druckbehälter AR1 nur mit Druckluft.
O
Halten Sie die in den technischen Daten genannten Leistungsgrenzen ein.
Die Druckbehälter AR1 sind technische Arbeitsmittel und nicht für die private Verwendung
bestimmt.
Nicht bestimmungsgemäße Verwendung
Als nicht bestimmungsgemäße Verwendung gilt, wenn Sie die Druckbehälter mit Flüssigkeiten
oder brennbaren Gasen befüllen.
Qualifikation des Personals
Die Montage, Inbetriebnahme, Demontage, und Instandhaltung (inkl. Wartung und Pflege) des
Behälters erfordern grundlegende mechanische und pneumatische Kenntnisse sowie
Kenntnisse der zugehörigen Fachbegriffe.
Um die Betriebssicherheit zu gewährleisten, dürfen diese Tätigkeiten daher nur von einer
entsprechenden Fachkraft oder einer unterwiesenen Person unter Leitung einer Fachkraft
durchgeführt werden.
Eine Fachkraft ist, wer aufgrund seiner fachlichen Ausbildung, seiner Kenntnisse und
Erfahrungen sowie seiner Kenntnisse der einschlägigen Bestimmungen die ihm übertragenen
Arbeiten beurteilen, mögliche Gefahren erkennen und geeignete Sicherheitsmaßnahmen treffen
kann. Die Fachkraft muss die einschlägigen fachspezifischen Regeln einhalten.
Warnhinweise in dieser Anleitung
In dieser Anleitung stehen Warnhinweise in dieser Anleitung vor einer Handlungsanweisung, bei
der die Gefahr von Personen- oder Sachschäden besteht. Die beschriebenen Maßnahmen zur
Gefahrenabwehr müssen eingehalten werden.
Aufbau von Warnhinweisen
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung der Gefahr
O
Maßnahmen zur Abwehr der Gefahr
Bedeutung der Signalwörter
Kennzeichnet eine gefährliche Situation, in der leichte bis mittelmäßige Körperverletzungen
eintreteten können, wenn sie nicht vermieden wird.
Kennzeichnet Sachschäden: Das Produkt oder die Umgebung können beschädigt werden.
SIGNALWORT
VORSICHT
ACHTUNG
Allgemeine Sicherheitshinweise
W Beachten Sie die Vorschriften zur Unfallverhütung und zum Umweltschutz im
Verwenderland und am Arbeitsplatz.
W Verwenden Sie AVENTICS-Produkte nur in technisch einwandfreiem Zustand.
– Prüfen Sie das Produkt auf offensichtliche Mängel, wie beispielsweise Risse im Gehäuse.
– Tauschen Sie defekte Behälter unverzüglich aus.
W Sie dürfen das Produkt grundsätzlich nicht verändern oder umbauen.
Bei Nichtbeachten der Hinweise in dieser Anleitung sowie bei Eingriffen in das Gerät entfällt
jegliche Haftung; die Garantie auf Geräte und Zubehörteile erlischt.
W Versehen Sie den Behälter vor der Inbetriebnahme mit den erforderlichen
Sicherheitseinrichtungen.
W Belasten Sie das Produkt unter keinen Umständen in unzulässiger Weise mechanisch.
W Befüllen Sie den Behälter erst nach dem korrekten Einbau mit Druckluft.
W Stellen Sie sicher, dass an den drucktragenden Wandungen des Behälters keine
Schweißarbeiten oder Wärmebehandlungen durchgeführt werden.
W Verhindern Sie durch geeignete Maßnahmen schädliche Schwingbeanspruchung sowie
Korrosion am Behälter.
Bei der Montage
W Stellen Sie sicher, dass an den drucktragenden Wandungen des Behälters keine
Schweißarbeiten oder Wärmebehandlungen durchgeführt werden. Verhindern Sie durch
geeignete Maßnahmen eine schädliche Schwingbeanspruchung des Druckbehälters.
Verhindern Sie außerdem, dass schädliche Schwellbeanspruchung durch die
Behälterstutzen übertragen wird.
W Schalten Sie immer den relevanten Anlagenteil drucklos und spannungsfrei, bevor Sie das
Produkt montieren bzw. Stecker anschließen oder ziehen. Sichern Sie den Anlagenteil gegen
Wiedereinschalten.
W Verlegen Sie die Kabel und Leitungen so, dass diese nicht beschädigt werden und niemand
darüber stolpern kann.
W Stellen Sie vor der Inbetriebnahme sicher, dass alle Dichtungen und Verschlüsse der
Steckverbindungen korrekt eingebaut und unbeschädigt sind, um zu verhindern, dass
Flüssigkeiten und Fremdkörper in das Produkt eindringen können.
Bei der Inbetriebnahme
W Lassen Sie das Produkt vor der Inbetriebnahme einige Stunden akklimatisieren, da sich
ansonsten im Gehäuse Kondenswasser niederschlagen kann.
W Stellen Sie sicher, dass alle pneumatischen Anschlüsse belegt oder verschlossen sind.
Nehmen Sie nur ein vollständig installiertes Produkt in Betrieb.
Bei der Reinigung
W Verschließen Sie alle Öffnungen mit geeigneten Schutzeinrichtungen, damit kein
Reinigungsmittel ins System eindringen kann.
W Verwenden Sie niemals Lösemittel oder aggressive Reinigungsmittel. Reinigen Sie das
Produkt ausschließlich mit einem leicht feuchten Tuch. Verwenden Sie dazu ausschließlich
Wasser und ggf. ein mildes Reinigungsmittel.
W Verwenden Sie zur Reinigung keinen Hochdruckreiniger.
Bei der Instandhaltung und Instandsetzung
W Führen Sie die vom Anlagenbauer vorgeschriebenen Wartungsarbeiten in den vorgesehenen
zeitlichen Intervallen durch.
W Stellen Sie sicher, dass keine Leitungsverbindungen, Anschlüsse und Bauteile gelöst
werden, solange die Anlage unter Druck und Spannung steht. Sichern Sie die Anlage gegen
Wiedereinschalten.
Bei der Entsorgung
W Entsorgen Sie das Produkt nach den nationalen Bestimmungen Ihres Landes.
Pflichten von Ausrüster/Betreiber
W Entscheiden Sie, ob der betriebsfertig ausgerüstete Behälter einer Abnahmeprüfung vor
Inbetriebnahme zu unterziehen ist.
W Beachten Sie die im jeweiligen Land gültigen Gesetze und Verordnungen über den Betrieb
der Behälter.
W Erstellen Sie eine Betriebsanleitung, welche unter Berücksichtigung der Ausrüstungsteile
folgendes enthält:
– Anleitung zur Entleerung des Kondensats
– Angaben zur Wartung, um die Gebrauchssicherheit zu gewährleisten.
3 Lieferumfang
Im Lieferumfang sind enthalten:
W 1 x Druckbehälter AR1
W 1 x Betriebsanleitung zum Druckbehälter AR1
Alle Anschlüsse sind mit Papierkappen verschlossen.
4 Zu diesem Produkt
Leistungsbeschreibung
Der Behälter dient als Druckluft-Energiespeicher, um Druckschwankungen im
Druckluftleitungsnetz auszugleichen.
