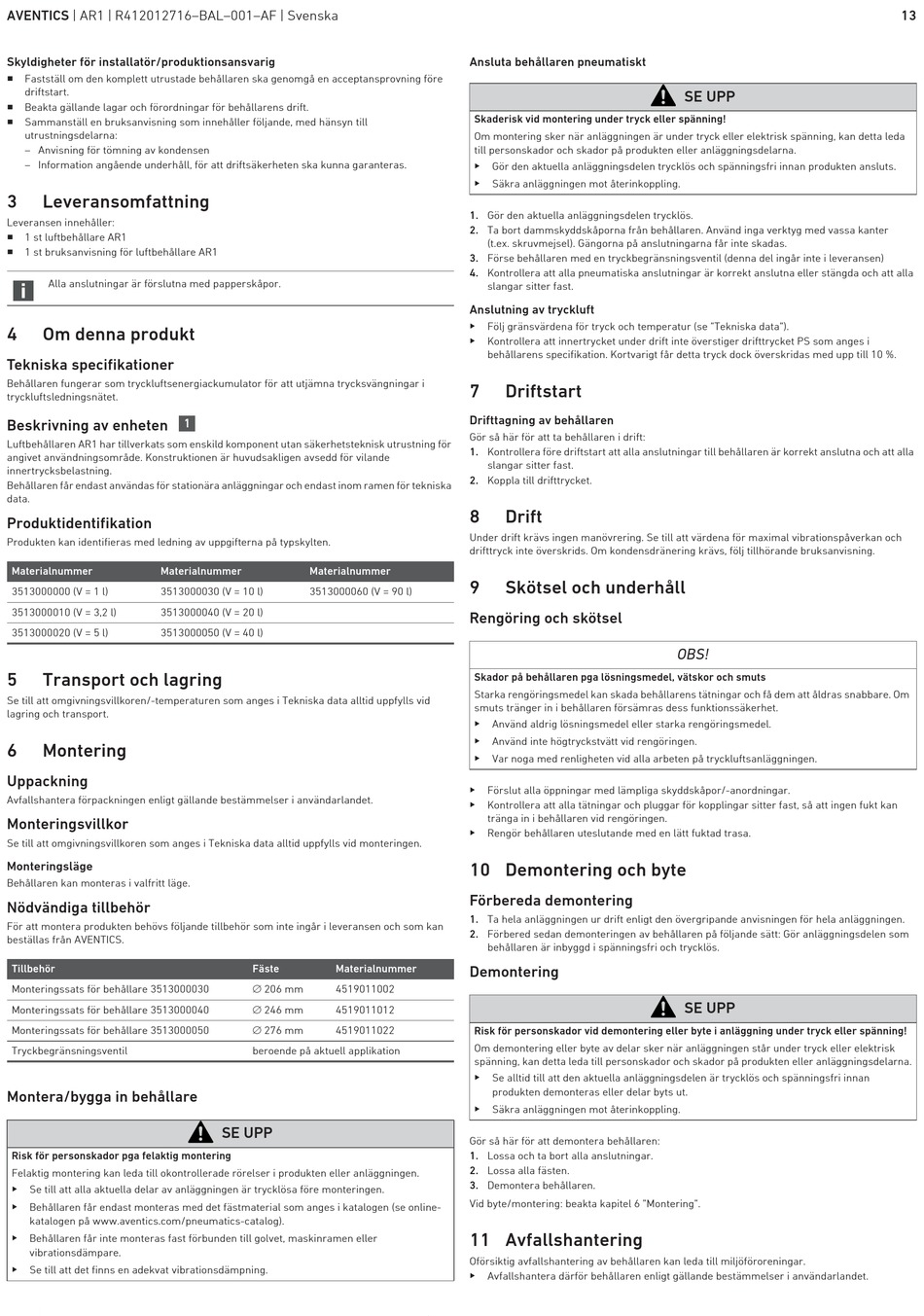

AVENTICS | AR1 | R412012716–BAL–001–AF | Svenska
Skyldigheter för installatör/produktionsansvarig
W Fastställ om den komplett utrustade behållaren ska genomgå en acceptansprovning före
driftstart.
W Beakta gällande lagar och förordningar för behållarens drift.
W Sammanställ en bruksanvisning som innehåller följande, med hänsyn till
utrustningsdelarna:
– Anvisning för tömning av kondensen
– Information angående underhåll, för att driftsäkerheten ska kunna garanteras.
3 Leveransomfattning
Leveransen innehåller:
W 1 st luftbehållare AR1
W 1 st bruksanvisning för luftbehållare AR1
Alla anslutningar är förslutna med papperskåpor.
4 Om denna produkt
Tekniska specifikationer
Behållaren fungerar som tryckluftsenergiackumulator för att utjämna trycksvängningar i
tryckluftsledningsnätet.
Beskrivning av enheten
Luftbehållaren AR1 har tillverkats som enskild komponent utan säkerhetsteknisk utrustning för
angivet användningsområde. Konstruktionen är huvudsakligen avsedd för vilande
innertrycksbelastning.
Behållaren får endast användas för stationära anläggningar och endast inom ramen för tekniska
data.
Produktidentifikation
Produkten kan identifieras med ledning av uppgifterna på typskylten.
Materialnummer Materialnummer
3513000000 (V = 1 l) 3513000030 (V = 10 l)
3513000010 (V = 3,2 l) 3513000040 (V = 20 l)
3513000020 (V = 5 l) 3513000050 (V = 40 l)
5 Transport och lagring
Se till att omgivningsvillkoren/-temperaturen som anges i Tekniska data alltid uppfylls vid
lagring och transport.
6 Montering
Uppackning
Avfallshantera förpackningen enligt gällande bestämmelser i användarlandet.
Monteringsvillkor
Se till att omgivningsvillkoren som anges i Tekniska data alltid uppfylls vid monteringen.
Monteringsläge
Behållaren kan monteras i valfritt läge.
Nödvändiga tillbehör
För att montera produkten behövs följande tillbehör som inte ingår i leveransen och som kan
beställas från AVENTICS.
Tillbehör
Monteringssats för behållare 3513000030
Monteringssats för behållare 3513000040
Monteringssats för behållare 3513000050
Tryckbegränsningsventil
Montera/bygga in behållare
Risk för personskador pga felaktig montering
Felaktig montering kan leda till okontrollerade rörelser i produkten eller anläggningen.
O
Se till att alla aktuella delar av anläggningen är trycklösa före monteringen.
O
Behållaren får endast monteras med det fästmaterial som anges i katalogen (se online-
katalogen på www.aventics.com/pneumatics-catalog).
O
Behållaren får inte monteras fast förbunden till golvet, maskinramen eller
vibrationsdämpare.
O
Se till att det finns en adekvat vibrationsdämpning.
1
Materialnummer
3513000060 (V = 90 l)
Fäste Materialnummer
206 mm 4519011002
246 mm 4519011012
276 mm 4519011022
beroende på aktuell applikation
SE UPP
Ansluta behållaren pneumatiskt
Skaderisk vid montering under tryck eller spänning!
Om montering sker när anläggningen är under tryck eller elektrisk spänning, kan detta leda
till personskador och skador på produkten eller anläggningsdelarna.
O
Gör den aktuella anläggningsdelen trycklös och spänningsfri innan produkten ansluts.
O
Säkra anläggningen mot återinkoppling.
1. Gör den aktuella anläggningsdelen trycklös.
2. Ta bort dammskyddskåporna från behållaren. Använd inga verktyg med vassa kanter
(t.ex. skruvmejsel). Gängorna på anslutningarna får inte skadas.
3. Förse behållaren med en tryckbegränsningsventil (denna del ingår inte i leveransen)
4. Kontrollera att alla pneumatiska anslutningar är korrekt anslutna eller stängda och att alla
slangar sitter fast.
Anslutning av tryckluft
O
Följ gränsvärdena för tryck och temperatur (se "Tekniska data").
O
Kontrollera att innertrycket under drift inte överstiger drifttrycket PS som anges i
behållarens specifikation. Kortvarigt får detta tryck dock överskridas med upp till 10 %.
7 Driftstart
Drifttagning av behållaren
Gör så här för att ta behållaren i drift:
1. Kontrollera före driftstart att alla anslutningar till behållaren är korrekt anslutna och att alla
slangar sitter fast.
2. Koppla till drifttrycket.
8 Drift
Under drift krävs ingen manövrering. Se till att värdena för maximal vibrationspåverkan och
drifttryck inte överskrids. Om kondensdränering krävs, följ tillhörande bruksanvisning.
9 Skötsel och underhåll
Rengöring och skötsel
Skador på behållaren pga lösningsmedel, vätskor och smuts
Starka rengöringsmedel kan skada behållarens tätningar och få dem att åldras snabbare. Om
smuts tränger in i behållaren försämras dess funktionssäkerhet.
O
Använd aldrig lösningsmedel eller starka rengöringsmedel.
O
Använd inte högtryckstvätt vid rengöringen.
O
Var noga med renligheten vid alla arbeten på tryckluftsanläggningen.
O
Förslut alla öppningar med lämpliga skyddskåpor/-anordningar.
O
Kontrollera att alla tätningar och pluggar för kopplingar sitter fast, så att ingen fukt kan
tränga in i behållaren vid rengöringen.
O
Rengör behållaren uteslutande med en lätt fuktad trasa.
10 Demontering och byte
Förbereda demontering
1. Ta hela anläggningen ur drift enligt den övergripande anvisningen för hela anläggningen.
2. Förbered sedan demonteringen av behållaren på följande sätt: Gör anläggningsdelen som
behållaren är inbyggd i spänningsfri och trycklös.
Demontering
Risk för personskador vid demontering eller byte i anläggning under tryck eller spänning!
Om demontering eller byte av delar sker när anläggningen står under tryck eller elektrisk
spänning, kan detta leda till personskador och skador på produkten eller anläggningsdelarna.
O
Se alltid till att den aktuella anläggningsdelen är trycklös och spänningsfri innan
produkten demonteras eller delar byts ut.
O
Säkra anläggningen mot återinkoppling.
Gör så här för att demontera behållaren:
1. Lossa och ta bort alla anslutningar.
2. Lossa alla fästen.
3. Demontera behållaren.
Vid byte/montering: beakta kapitel 6 "Montering".
11 Avfallshantering
Oförsiktig avfallshantering av behållaren kan leda till miljöföroreningar.
O
Avfallshantera därför behållaren enligt gällande bestämmelser i användarlandet.
SE UPP
OBS!
SE UPP
13
