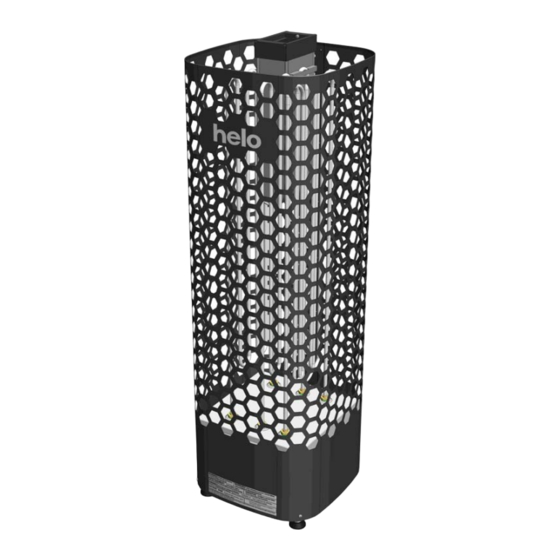

Helo HIMALAYA D Produkthandbuch
  1. Anleitungen
  2. Marken
  3. Helo Anleitungen
  4. Saunaöfen
  5. HIMALAYA D
  6. Produkthandbuch

Helo HIMALAYA D Produkthandbuch

Vorschau ausblenden Andere Handbücher für HIMALAYA D:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 45

Quicklinks

Diese Anleitung herunterladen
REWARD YOURSELF

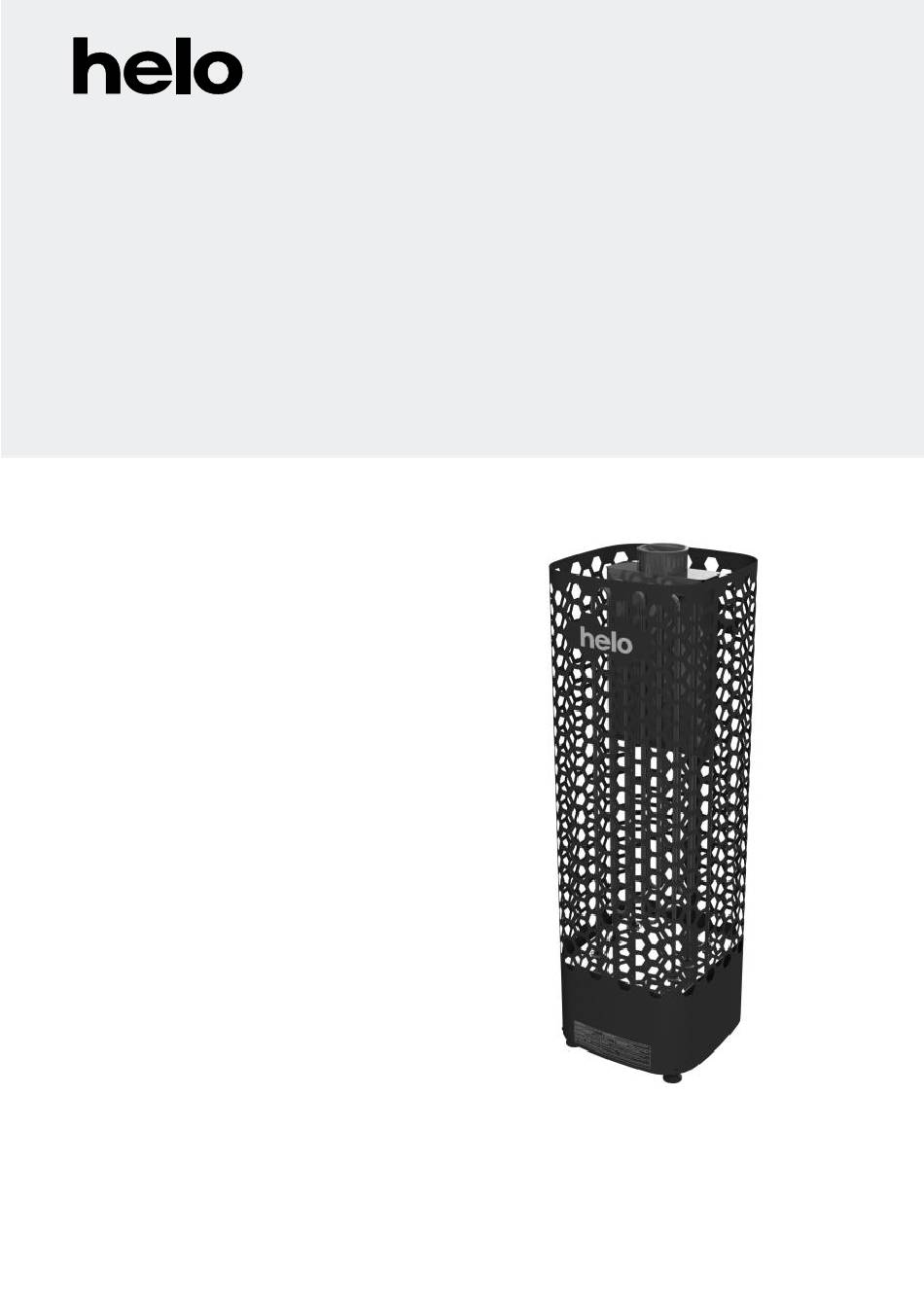

Käyttö- ja asennusohje HIMALAYA D
Bruks- och installationsanvisning HIMALAYA D
Product Manual HIMALAYA D
HIMALAYA D – Produkthandbuch
Manuel produit HIMALAYA D
Instalación y manual de uso de HIMALAYA D
Руководство по эксплуатации и монтажу HIMALAYA D
Podręcznik produktu HIMALAYA D
Manuale di installazione e uso HIMALAYA D
Návod k instalaci a použití Himalaya D
SÄHKÖKIUAS:
ELAGGREGAT FÖR BASTU:
ELECTRIC SAUNA HEATER:
ELEKTRISCHES SAUNAHEIZGERÄT:
CHAUFFE-SAUNA ÉLECTRIQUE :
CALENTADOR DE SAUNA ELÉCTRICO:
ЭЛЕКТРОКАМЕНКА:
ELEKTRYCZNY PIEC DO SAUNY:
ELEKTRICKÉ SAUNOVÉ TOPIDLO
1118 – 702 – 04
1118 – 902 – 04
1118 – 1052 – 04
Ohjauskeskukset:
Styrcentraler:
Control panels:
Steuergeräte:
Panneaux de commande:
Paneles de control:
ПУЛЬТЫ УПРАВЛЕНИЯ:
Panel sterujący
Ovládací panely
1601 – 12 + 2005 – 4 (RA 12 + WE 4) Digi 2
1601 – 13 + 2005 – 4 (RA 13 + WE 4) Digi 1
7013479
314 SKLT 65 A
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Helo HIMALAYA D

Inhaltszusammenfassung für Helo HIMALAYA D

  • Seite 1 Bruks- och installationsanvisning HIMALAYA D Product Manual HIMALAYA D HIMALAYA D – Produkthandbuch Manuel produit HIMALAYA D Instalación y manual de uso de HIMALAYA D Руководство по эксплуатации и монтажу HIMALAYA D Podręcznik produktu HIMALAYA D Manuale di installazione e uso HIMALAYA D Návod k instalaci a použití...
  • Seite 15 Käyttö- ja asennusohje Himalaya D Käyttö- ja asennusohje Himalaya D 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används.

  • Seite 29: Rohs

    Installations- och bruksanvisning Himalaya D 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...

  • Seite 43: Rohs

    Installation and User Manual Himalaya D 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...

  • Seite 44: Installations Und Benutzerhandbuch Himalaya D

    REWARD YOURSELF Installations und Benutzerhandbuch Himalaya D ELEKTRISCHES SAUNAHEIZGERÄT: 400V – 415V 3N~ 1118 – 702 – 04 1118 – 902 – 04 1118 – 1052 – 04 STEUERGERÄT und SCHÜTZKASTEN: 1601 – 12 + 2005 – 4 (RA 12 + WE 4) Digi 2 1601 –...
  • Seite 45 2.13. Schaltdiagramm 2.14. BWT-Technologie im Heizgerät Himalaya 2.15. Türschalter 2.16. Prinzipbild mit Steuergerät 1601-12 (RA – 12 Digi 2 ) 3. Ersatzteile für das elektrische Saunaheizgerät Himalaya D 4. ROHS Abbildungen und Tabellen Abbildung 1 Empfohlene Belüftung des Saunaraums Abbildung 2 Sicherheitsabstände Abbildung 3 Lage der Anschlussdose für das Anschlusskabel im Saunaraum...

  • Seite 46: Schnellanleitung Zur Verwendung Des Saunaheizgeräts

    Installations- und Benutzerhandbuch Himalaya D 1. Schnellanleitung zur Verwendung des Saunaheizgeräts 1.1. Vor jedem Saunagang müssen folgende Punkte überprüft werden 1. Die Räumlichkeit eignet sich zur Verwendung als Saunaraum. 2. Tür und Fenster sind geschlossen. 3. Die Steine auf dem Saunaheizgerät entsprechen den Herstellerempfehlungen, die Heizelemente sind mit Steinen bedeckt und die Steine sind nicht zu dicht aufgeschichtet.

  • Seite 47: Empfohlene Belüftung Des Saunaraums

    Installations- und Benutzerhandbuch Himalaya D 2.2. Empfohlene Belüftung des Saunaraums 1000 mm 500 mm Abbildung 1 Empfohlene Belüftung des Saunaraums 1. Saunaraum 3. Elektrisches Saunaheizgerät 5. Abluftkanal 2. Waschraum 4. Ablassventil 6. Tür zum Saunaraum 7. Hier kann auch ein Lüftungsventil eingebaut werden, das während des Aufheizens und Betriebs der Sauna geschlossen ist.

  • Seite 48: Saunasteine

    Installations- und Benutzerhandbuch Himalaya D 2.4. Saunasteine Qualitativ hochwertige Steine sollten die folgenden Anforderungen erfüllen: Sie sind hitzebeständig sowie resistent gegen Temperaturschwankungen, die durch Verdampfen des auf die Steine geschütteten Wassers entstehen. Die Heizsteine sollten vor der Verwendung gespült werden, um Gerüche und Staubbildung zu vermeiden.

  • Seite 49: Falls Das Saunaheizgerät Sich Nicht Aufheizt

    Installations- und Benutzerhandbuch Himalaya D 2.5. Falls das Saunaheizgerät sich nicht aufheizt Prüfen Sie folgende Punkte, falls das Saunaheizgerät sich nicht aufheizt: Ist die Stromversorgung unterbrochen? Sind die Hauptsicherungen des Geräts intakt? Zeigt das Steuergerät Fehlermeldungen an? Falls das Steuergerät eine Fehlermeldung anzeigt, entnehmen Sie weitere Hinweise der Gebrauchsanleitung des Steuergeräts.

  • Seite 50: Sicherheitsabstände Für Das Saunaheizgerät

    Installations- und Benutzerhandbuch Himalaya D 2.8. Sicherheitsabstände für das Saunaheizgerät Leistung Saunaraum Mindestabstand von der Steine Heizung Volumen Höhe Seiten Decke wand Vorne min. max. m³ m³ min. mm ca. kg 1900 1900 10,5 1900 Tabelle 1 Sicherheitsabstände Wand-und Eckmontage: Der Sensor OLET 19 muss installiert sein in der Seitenlinie an den Ofen zur Decke.

  • Seite 51: Installation Des Sensors In Der Nähe Einer Zuluftöffnung

    Installations- und Benutzerhandbuch Himalaya D 2.9. Installation des Sensors in der Nähe einer Zuluftöffnung Die Saunaraumluft sollte sechs Mal pro Stunde ausgetauscht werden. Luftversorgung Rohrdurchmesser sollte 50 -100 mm sein Sensor 1000 mm 360° Eine zirkulär (360 °) arbeitende Belüftungsöffnung muss in einem Mindestabstand von 1000 mm zum Sensor installiert werden.

  • Seite 52: Lage Der Anschlussdose

    Installations- und Benutzerhandbuch Himalaya D 2.12. Lage der Anschlussdose A = vorgeschriebener Mindestabstand Empfohlener Bereich für die Montage der Anschlussdose In diesem Bereich wird eine Anschlussdose aus Silumin empfohlen. In diesem Bereich darf keine Montage einer Anschlussdose erfolgen. Es dürfen ausschließlich Silumin Anschlussdosen verwendet werden.

  • Seite 53: Bwt-Technologie Im Heizgerät Himalaya

    Installations- und Benutzerhandbuch Himalaya D 2.14. BWT-Technologie im Heizgerät Himalaya BWT-Technologie nutzt die Wärmeenergie des Heizgerätes, um Wasser zu erhitzen und ohne eine separate Wärmequelle die Feuchtigkeit zu erhöhen. Feuchte Luft verbessert das Saunaklima und ermöglicht das Bedampfen mit Duftstoffen und Salzen, die das Saunaerlebnis noch angenehmer gestalten.

  • Seite 54: Türschalter

    Heizgerät außerhalb der Sauna oder mit einer Zeitschaltuhr (Timer) eingeschaltet werden kann, müssen über einen Türschalter verfügen. Die Steuerplatinen in den Helo-Schützgehäusen WE4 sowie Digi 1 und Digi 2 können entweder mit Helo- Türschalteradapter DSA 1601 – 35 (RA – 35) mit der Artikelnummer 001017 oder mit Helo-Türschalteradapter mit der Artikelnummer 0043233 ausgestattet werden.

  • Seite 55: Prinzipbild Mit Steuergerät 1601-12 (Ra - 12 Digi 2 )

    Installations- und Benutzerhandbuch Himalaya D Prinzipbild mit Steuergerät 1601-12 (RA – 12 Digi 2 ) 2.16. Connector Sauna heizgerät Begrenzer Sensorkabel 1 = Blau 2 = Weiß 3 = Rot 4 = Gelb Steuergerätl 1601-12 Saunaheizgerä A1 Valkoinen Vit White...

  • Seite 56: Ersatzteile Für Das Elektrische Saunaheizgerät Himalaya D

    Installations- und Benutzerhandbuch Himalaya D 3. Ersatzteile für das elektrische Saunaheizgerät Himalaya D Himalaya Himalaya Himalaya Ersatzteile Produktnummer Produktbezeichnung 702 D 902 D 1052 D 7712000 Kabelklemme Netzanschluss 7812550 NLWD 1-1 Heizelement SEPC 226 5200719 2267W/230V Heizelement SEPC 230 5200721...

  • Seite 57: Rohs

    Installations- und Benutzerhandbuch Himalaya D 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används. Istället ska den sähkö- ja elektroniikkalaitteiden kierrätykseen...

  • Seite 127: Rohs

    Manuale di installazione e uso Himalaya D 4. ROHS Ympäristönsuojeluun liittyviä ohjeita Anvisningar för miljöskydd Tämän tuotteen käyttöiän päätyttyä sitä ei Denna produkt får inte kastas med saa hävittää normaalin talousjätteen vanliga hushållssopor när den mukana, vaan se on toimitettava inte längre används.

Inhaltsverzeichnis
