PORTUGUÊS

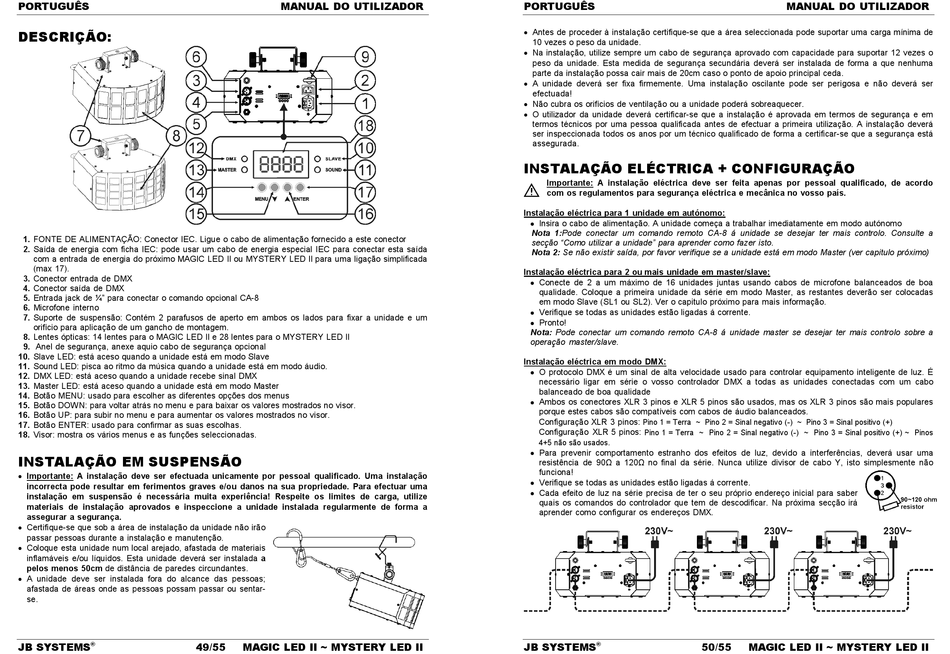

DESCRIÇÃO:
1. FONTE DE ALIMENTAÇÃO: Conector IEC. Ligue o cabo de alimentação fornecido a este conector
2. Saída de energia com ficha IEC: pode usar um cabo de energia especial IEC para conectar esta saída
com a entrada de energia do próximo MAGIC LED II ou MYSTERY LED II para uma ligação simplificada
(max 17).
3. Conector entrada de DMX
4. Conector saída de DMX
5. Entrada jack de ¼" para conectar o comando opcional CA-8
6. Microfone interno
7. Suporte de suspensão: Contém 2 parafusos de aperto em ambos os lados para fixar a unidade e um
orifício para aplicação de um gancho de montagem.
8. Lentes ópticas: 14 lentes para o MAGIC LED II e 28 lentes para o MYSTERY LED II
9. Anel de segurança, anexe aquio cabo de segurança opcional
10. Slave LED: está aceso quando a unidade está em modo Slave
11. Sound LED: pisca ao ritmo da música quando a unidade está em modo áudio.
12. DMX LED: está aceso quando a unidade recebe sinal DMX
13. Master LED: está aceso quando a unidade está em modo Master
14. Botão MENU: usado para escolher as diferentes opções dos menus
15. Botão DOWN: para voltar atrás no menu e para baixar os valores mostrados no visor.
16. Botão UP: para subir no menu e para aumentar os valores mostrados no visor.
17. Botão ENTER: usado para confirmar as suas escolhas.
18. Visor: mostra os vários menus e as funções seleccionadas.
INSTALAÇÃO EM SUSPENSÃO
 Importante: A instalação deve ser efectuada unicamente por pessoal qualificado. Uma instalação
incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma
instalação em suspensão é necessária muita experiência! Respeite os limites de carga, utilize
materiais de instalação aprovados e inspeccione a unidade instalada regularmente de forma a
assegurar a segurança.
 Certifique-se que sob a área de instalação da unidade não irão
passar pessoas durante a instalação e manutenção.
 Coloque esta unidade num local arejado, afastada de materiais
inflamáveis e/ou líquidos. Esta unidade deverá ser instalada a
pelos menos 50cm de distância de paredes circundantes.
 A unidade deve ser instalada fora do alcance das pessoas;
afastada de áreas onde as pessoas possam passar ou sentar-
se.
JB SYSTEMS 49/55
®
MANUAL DO UTILIZADOR
MAGIC LED II ~ MYSTERY LED II
PORTUGUÊS
 Antes de proceder à instalação certifique-se que a área seleccionada pode suportar uma carga mínima de
10 vezes o peso da unidade.
 Na instalação, utilize sempre um cabo de segurança aprovado com capacidade para suportar 12 vezes o
peso da unidade. Esta medida de segurança secundária deverá ser instalada de forma a que nenhuma
parte da instalação possa cair mais de 20cm caso o ponto de apoio principal ceda.
 A unidade deverá ser fixa firmemente. Uma instalação oscilante pode ser perigosa e não deverá ser
efectuada!
 Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer.
 O utilizador da unidade deverá certificar-se que a instalação é aprovada em termos de segurança e em
termos técnicos por uma pessoa qualificada antes de efectuar a primeira utilização. A instalação deverá
ser inspeccionada todos os anos por um técnico qualificado de forma a certificar-se que a segurança está
assegurada.
INSTALAÇÃO ELÉCTRICA + CONFIGURAÇÃO
Importante: A instalação eléctrica deve ser feita apenas por pessoal qualificado, de acordo
com os regulamentos para segurança eléctrica e mecânica no vosso país.
Instalação eléctrica para 1 unidade em autónomo:
 Insira o cabo de alimentação. A unidade começa a trabalhar imediatamente em modo autónomo
Nota 1:Pode conectar um comando remoto CA-8 á unidade se desejar ter mais controlo. Consulte a
secção "Como utilizar a unidade" para aprender como fazer isto.
Nota 2: Se não existir saída, por favor verifique se a unidade está em modo Master (ver capitulo próximo)
Instalação eléctrica para 2 ou mais unidade em master/slave:
 Conecte de 2 a um máximo de 16 unidades juntas usando cabos de microfone balanceados de boa
qualidade. Coloque a primeira unidade da série em modo Master, as restantes deverão ser colocadas
em modo Slave (SL1 ou SL2). Ver o capitulo próximo para mais informação.
 Verifique se todas as unidades estão ligadas á corrente.
 Pronto!
Nota: Pode conectar um comando remoto CA-8 á unidade master se desejar ter mais controlo sobre a
operação master/slave.
Instalação eléctrica em modo DMX:
 O protocolo DMX é um sinal de alta velocidade usado para controlar equipamento inteligente de luz. É
necessário ligar em série o vosso controlador DMX a todas as unidades conectadas com um cabo
balanceado de boa qualidade
 Ambos os conectores XLR 3 pinos e XLR 5 pinos são usados, mas os XLR 3 pinos são mais populares
porque estes cabos são compatíveis com cabos de áudio balanceados.
Configuração XLR 3 pinos:
Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+)
Configuração XLR 5 pinos: Pino 1 = Terra ~ Pino 2 = Sinal negativo (-) ~ Pino 3 = Sinal positivo (+) ~ Pinos
4+5 não são usados.
 Para prevenir comportamento estranho dos efeitos de luz, devido a interferências, deverá usar uma
resistência de 90Ω a 120Ω no final da série. Nunca utilize divisor de cabo Y, isto simplesmente não
funciona!
 Verifique se todas as unidades estão ligadas á corrente.
 Cada efeito de luz na série precisa de ter o seu próprio endereço inicial para saber
quais os comandos do controlador que tem de descodificar. Na próxima secção irá
aprender como configurar os endereços DMX.
