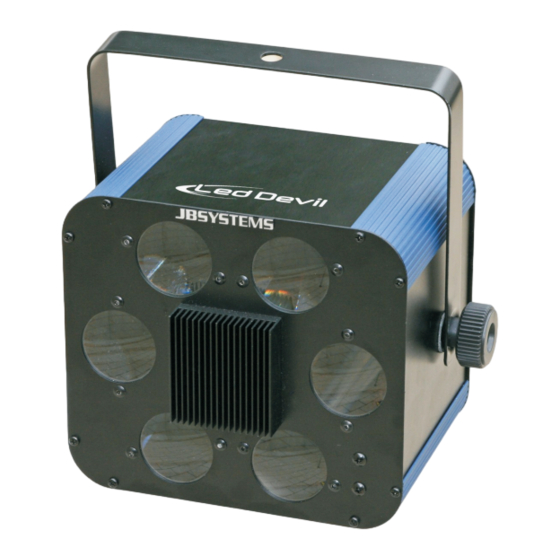

JB Systems Light Led Devil Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. JB Systems Light Anleitungen
  4. Lichtanlage
  5. Led Devil
  6. Bedienungsanleitung

JB Systems Light Led Devil Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 12

Quicklinks

Diese Anleitung herunterladen
WWW.BEGLEC.COM
Copyright © 2008 by BEGLEC cva.
Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited.
Manual de instrucciones
Version: 1.1
Operation Manual
Mode d'emploi
Gebruiksaanwijzing
Bedienungsanleitung
Manual do utilizador
EN
FR
NL
DE
ES
PT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für JB Systems Light Led Devil

Inhaltszusammenfassung für JB Systems Light Led Devil

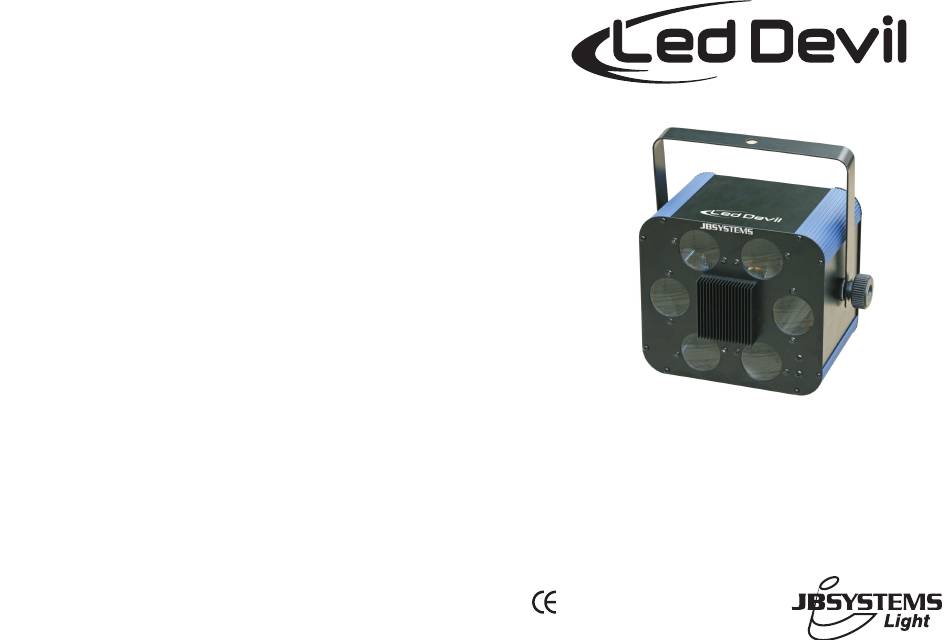

  • Seite 1 Operation Manual Mode d'emploi Gebruiksaanwijzing Bedienungsanleitung Manual de instrucciones Manual do utilizador WWW.BEGLEC.COM Copyright © 2008 by BEGLEC cva. Version: 1.1 Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited.
  • Seite 2 EN - DISPOSAL OF THE DEVICE Dispose of the unit and used batteries in an environment friendly manner according to your country regulations. FR - DÉCLASSER L’APPAREIL Débarrassez-vous de l’appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays. NL - VERWIJDEREN VAN HET APPARAAT Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

  • Seite 3: Before Use

     Don’t connect the unit to any dimmer pack.  Operating instructions  Always use an appropriate and certified safety cable when installing the unit.  Led Devil  In order to prevent electric shock, do not open the cover.  Mains Cable ...

  • Seite 4: Overhead Rigging

    6. Mains input with IEC socket, connect the supplied mains cable here. Mains output with IEC socket: you DMX input DMX output can use a special IEC power cable to connect this output with the mains input of the next Led Devil for easier linking How to set the DIP-switches to obtain the right starting address: 7.

  • Seite 5: Specifications

    During inspection the following points should be checked:  All screws used for installing the device and any of its parts should be tightly fastened and may not be corroded. JB SYSTEMS 5/37 LED DEVIL JB SYSTEMS 6/37 LED DEVIL ®...

  • Seite 6: Instructions De Securite

     L’appareil doit être à la masse selon les règles de sécurité. Vérifiez si l’emballage contient bien les articles suivants:  Ne pas connecter l’unité à un variateur de lumière.  Led Devil  Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.  Câble d’alimentation ...
  • Seite 7 Dans la 4. Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter le Led Devil soit à l'appareil qui prochaine section, vous apprendrez à régler l’adresse DMX.
  • Seite 8 Pendant l’inspection, les points suivants doivent être vérifiés : Stand by L'appareil Led Devil est totalement éteint. (LED allumée)  Toutes les vis utilisées pour l’installation de l’appareil ou de chacune de ses pièces doivent être bien appuyez sur la touche pour activer fixées et non corrodées.

  • Seite 9: Gebruiksaanwijzing

    U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen. Controleer de inhoud: Controleer of de doos volgende onderdelen bevat:  Handleiding  Led Devil  Voedingskabel  Ophangbeugel + 2 bouten & 2 ringen JB SYSTEMS...

  • Seite 10: Veiligheidsvoorschriften

     Dit apparaat mag niet door onervaren personen bediend worden. 4. DMX uitgang: vrouwelijke 3pins XLR aansluiting om de Led Devil met het volgende toestel in de DMX  De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere keten te verbinden of om een andere Led Devil aan te sluiten in master/slave modus.

  • Seite 11: Bediening Van Het Toestel

    Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+) Stand by Blackout van de Led Devil (LED aan) Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+) ~ Druk op de toets om Pins4+5 niet in gebruik.

  • Seite 12: Technische Kenmerken

    Weitergabe des Geräts bitte Bedienungsanleitung beifügen. Packungsinhalt prüfen: Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält:  Bedienungsanleitung  Led Devil  Netzkabel  Befestigungsbügel mit + 2 Schrauben & 2 Muttern Elke informatie kan zonder voorafgaande waarschuwing gewijzigd worden U kan de laatste versie van deze handleiding downloaden via Onze website: www.beglec.com...

  • Seite 13: Sicherheitshinweise

    Befehle von einem DMX-Controller oder im Master/Slave-Modus von einem anderen Led Devil. betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen. 4. DMX-Ausgang: 3-polige XLR-Buchse zum Anschließen des Led Devil an das nachfolgende Gerät in der  Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr! DMX-Kette oder im Master/Slave-Modus an einen anderen Led Devil.

  • Seite 14: Bedienung Des Geräts

     T• Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu Stand by Blackout des Led Devil Geräts vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Drücken für Kette einsetzen. Verwenden Sie niemals Y-Splitter Kabel, das funktioniert nicht! 1.die Strobe Funktion...

  • Seite 15: Wartung Und Instandhaltung

    Compruebe el contenido: Compruebe que la caja contiene los siguientes elementos:  Instrucciones de funcionamiento  Led Devil  Cable de red  Soporte colgante + 2 tornillos & 2 tuercas Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.beglec.com...

  • Seite 16: Instrucciones De Seguridad

    4. Salida DMX: Se utiliza un conector XLR hembra de 3 pines para conectar el Led Devil con el siguiente  Evite el uso en ambientes con polvo y limpie la unidad regularmente. aparato DMX en la cadena o con otro Led Devil cuando se utiliza en modo maestro/esclavo.

  • Seite 17: Manejo De La Unidad

    (+) Stand by Oscurece la unidad Led Devil Disposición de pines en el conector XLR de 5 pines: Pin1 = GND ~ Pin2 = Señal negativa (-) ~ Pin3 = Señal Pulsar para la función positiva (+) ~ Pines4+5 no se utilizan.

  • Seite 18: Mantenimiento

    Verifique o conteúdo: Certifique-se que a caixa contém os seguintes artigos:  Manual do utilizador  Led Devil  Cabo alimentação  Braçadeira de suspensão + 2 Parafusos & 2 porcas Toda la información está sujeta a cambios sin previo aviso Puede descargar la última versión de este manual de usuario en nuestra página Web:...

  • Seite 19: Instruções De Segurança

     Não cubra os orifícios de ventilação ou a unidade poderá sobreaquecer. 4. Saída DMX: Conector XLR fêmea 3 pinos usada para conectar o Led Devil com a próxima unidade na  Evite locais com poeiras. Limpe a unidade regularmente.
  • Seite 20  Ambos os conectores XLR 3 pinos e XLR 5 pinos são usados, mas os XLR 3 pinos são mais populares Coloca a Led Devil em Blackout porque estes cabos são compatíveis com cabos de áudio balanceados.
  • Seite 21 1x RGB LED 3Watt Dimensões: 172 x 215 x 195mm Peso: 3,3kg Estas informações estão sujeitas a alterações sem aviso prévio Pode fazer download da versão mais recente deste manual no nosso site: www.beglec.com JB SYSTEMS 37/37 LED DEVIL ®...
