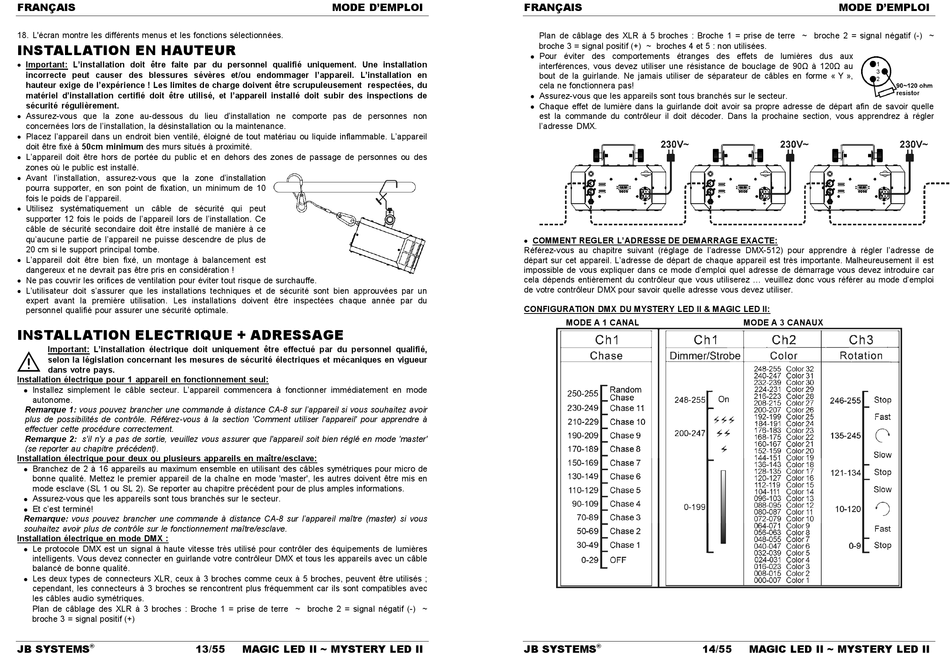

FRANÇAIS
18. L'écran montre les différents menus et les fonctions sélectionnées.
INSTALLATION EN HAUTEUR
 Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation
incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en
hauteur exige de l'expérience ! Les limites de charge doivent être scrupuleusement respectées, du
matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de
sécurité régulièrement.
 Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non
concernées lors de l'installation, la désinstallation ou la maintenance.
 Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériau ou liquide inflammable. L'appareil
doit être fixé à 50cm minimum des murs situés à proximité.
 L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des
zones où le public est installé.
 Avant l'installation, assurez-vous que la zone d'installation
pourra supporter, en son point de fixation, un minimum de 10
fois le poids de l'appareil.
 Utilisez systématiquement un câble de sécurité qui peut
supporter 12 fois le poids de l'appareil lors de l'installation. Ce
câble de sécurité secondaire doit être installé de manière à ce
qu'aucune partie de l'appareil ne puisse descendre de plus de
20 cm si le support principal tombe.
 L'appareil doit être bien fixé, un montage à balancement est
dangereux et ne devrait pas être pris en considération !
 Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
 L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un
expert avant la première utilisation. Les installations doivent être inspectées chaque année par du
personnel qualifié pour assurer une sécurité optimale.
INSTALLATION ELECTRIQUE + ADRESSAGE
Important: L'installation électrique doit uniquement être effectué par du personnel qualifié,
selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur
dans votre pays.
Installation électrique pour 1 appareil en fonctionnement seul:
 Installez simplement le câble secteur. L'appareil commencera à fonctionner immédiatement en mode
autonome.
Remarque 1: vous pouvez brancher une commande à distance CA-8 sur l'appareil si vous souhaitez avoir
plus de possibilités de contrôle. Référez-vous à la section 'Comment utiliser l'appareil' pour apprendre à
effectuer cette procédure correctement.
Remarque 2: s'il n'y a pas de sortie, veuillez vous assurer que l'appareil soit bien réglé en mode 'master'
(se reporter au chapitre précédent).
Installation électrique pour deux ou plusieurs appareils en maître/esclave:
 Branchez de 2 à 16 appareils au maximum ensemble en utilisant des câbles symétriques pour micro de
bonne qualité. Mettez le premier appareil de la chaîne en mode 'master', les autres doivent être mis en
mode esclave (SL 1 ou SL 2). Se reporter au chapitre précédent pour de plus amples informations.
 Assurez-vous que les appareils sont tous branchés sur le secteur.
 Et c'est terminé!
Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous
souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave.
Installation électrique en mode DMX :
 Le protocole DMX est un signal à haute vitesse très utilisé pour contrôler des équipements de lumières
intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble
balancé de bonne qualité.
 Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ;
cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec
les câbles audio symétriques.
Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~
broche 3 = signal positif (+)
JB SYSTEMS 13/55
®
MODE D'EMPLOI
MAGIC LED II ~ MYSTERY LED II
FRANÇAIS
Plan de câblage des XLR à 5 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~
broche 3 = signal positif (+) ~ broches 4 et 5 : non utilisées.
 Pour éviter des comportements étranges des effets de lumières dus aux
interférences, vous devez utiliser une résistance de bouclage de 90Ω à 120Ω au
bout de la guirlande. Ne jamais utiliser de séparateur de câbles en forme « Y »,
cela ne fonctionnera pas!
 Assurez-vous que les appareils sont tous branchés sur le secteur.
 Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle
est la commande du contrôleur il doit décoder. Dans la prochaine section, vous apprendrez à régler
l'adresse DMX.
 COMMENT REGLER L'ADRESSE DE DEMARRAGE EXACTE:
Référez-vous au chapitre suivant (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de
départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement il est
impossible de vous expliquer dans ce mode d'emploi quel adresse de démarrage vous devez introduire car
cela dépends entièrement du contrôleur que vous utiliserez ... veuillez donc vous référer au mode d'emploi
de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.
CONFIGURATION DMX DU MYSTERY LED II & MAGIC LED II:
MODE A 1 CANAL
JB SYSTEMS 14/55
®
MODE D'EMPLOI
MODE A 3 CANAUX
MAGIC LED II ~ MYSTERY LED II
