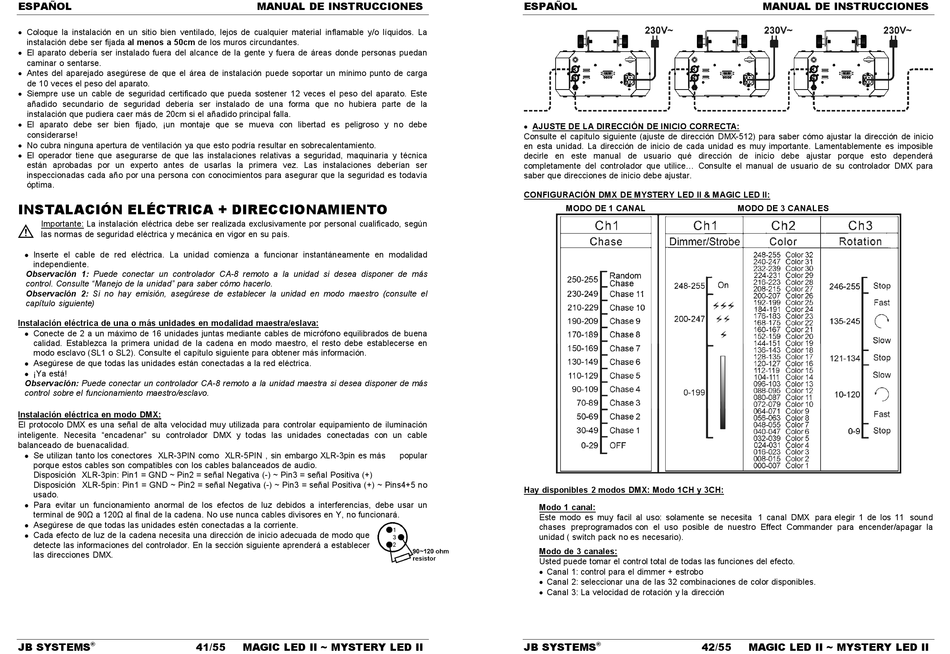

ESPAÑOL
 Coloque la instalación en un sitio bien ventilado, lejos de cualquier material inflamable y/o líquidos. La
instalación debe ser fijada al menos a 50cm de los muros circundantes.
 El aparato debería ser instalado fuera del alcance de la gente y fuera de áreas donde personas puedan
caminar o sentarse.
 Antes del aparejado asegúrese de que el área de instalación puede soportar un mínimo punto de carga
de 10 veces el peso del aparato.
 Siempre use un cable de seguridad certificado que pueda sostener 12 veces el peso del aparato. Este
añadido secundario de seguridad debería ser instalado de una forma que no hubiera parte de la
instalación que pudiera caer más de 20cm si el añadido principal falla.
 El aparato debe ser bien fijado, ¡un montaje que se mueva con libertad es peligroso y no debe
considerarse!
 No cubra ninguna apertura de ventilación ya que esto podría resultar en sobrecalentamiento.
 El operador tiene que asegurarse de que las instalaciones relativas a seguridad, maquinaria y técnica
están aprobadas por un experto antes de usarlas la primera vez. Las instalaciones deberían ser
inspeccionadas cada año por una persona con conocimientos para asegurar que la seguridad es todavía
óptima.
INSTALACIÓN ELÉCTRICA + DIRECCIONAMIENTO
Importante: La instalación eléctrica debe ser realizada exclusivamente por personal cualificado, según
las normas de seguridad eléctrica y mecánica en vigor en su país.
 Inserte el cable de red eléctrica. La unidad comienza a funcionar instantáneamente en modalidad
independiente.
Observación 1: Puede conectar un controlador CA-8 remoto a la unidad si desea disponer de más
control. Consulte "Manejo de la unidad" para saber cómo hacerlo.
Observación 2: Si no hay emisión, asegúrese de establecer la unidad en modo maestro (consulte el
capítulo siguiente)
Instalación eléctrica de una o más unidades en modalidad maestra/eslava:
 Conecte de 2 a un máximo de 16 unidades juntas mediante cables de micrófono equilibrados de buena
calidad. Establezca la primera unidad de la cadena en modo maestro, el resto debe establecerse en
modo esclavo (SL1 o SL2). Consulte el capítulo siguiente para obtener más información.
 Asegúrese de que todas las unidades están conectadas a la red eléctrica.
 ¡Ya está!
Observación: Puede conectar un controlador CA-8 remoto a la unidad maestra si desea disponer de más
control sobre el funcionamiento maestro/esclavo.
Instalación eléctrica en modo DMX:
El protocolo DMX es una señal de alta velocidad muy utilizada para controlar equipamiento de iluminación
inteligente. Necesita "encadenar" su controlador DMX y todas las unidades conectadas con un cable
balanceado de buenacalidad.
 Se utilizan tanto los conectores XLR-3PIN como XLR-5PIN , sin embargo XLR-3pin es más
porque estos cables son compatibles con los cables balanceados de audio.
Disposición XLR-3pin: Pin1 = GND ~ Pin2 = señal Negativa (-) ~ Pin3 = señal Positiva (+)
Disposición XLR-5pin: Pin1 = GND ~ Pin2 = señal Negativa (-) ~ Pin3 = señal Positiva (+) ~ Pins4+5 no
usado.
 Para evitar un funcionamiento anormal de los efectos de luz debidos a interferencias, debe usar un
terminal de 90Ω a 120Ω al final de la cadena. No use nunca cables divisores en Y, no funcionará.
 Asegúrese de que todas las unidades estén conectadas a la corriente.
 Cada efecto de luz de la cadena necesita una dirección de inicio adecuada de modo que
detecte las informaciones del controlador. En la sección siguiente aprenderá a establecer
las direcciones DMX.
JB SYSTEMS 41/55
®
MANUAL DE INSTRUCCIONES
popular
MAGIC LED II ~ MYSTERY LED II
ESPAÑOL
 AJUSTE DE LA DIRECCIÓN DE INICIO CORRECTA:
Consulte el capítulo siguiente (ajuste de dirección DMX-512) para saber cómo ajustar la dirección de inicio
en esta unidad. La dirección de inicio de cada unidad es muy importante. Lamentablemente es imposible
decirle en este manual de usuario qué dirección de inicio debe ajustar porque esto dependerá
completamente del controlador que utilice... Consulte el manual de usuario de su controlador DMX para
saber que direcciones de inicio debe ajustar.
CONFIGURACIÓN DMX DE MYSTERY LED II & MAGIC LED II:
MODO DE 1 CANAL
Hay disponibles 2 modos DMX: Modo 1CH y 3CH:
Modo 1 canal:
Este modo es muy facil al uso: solamente se necesita 1 canal DMX para elegir 1 de los 11 sound
chases preprogramados con el uso posible de nuestro Effect Commander para encender/apagar la
unidad ( switch pack no es necesario).
Modo de 3 canales:
Usted puede tomar el control total de todas las funciones del efecto.
 Canal 1: control para el dimmer + estrobo
 Canal 2: seleccionar una de las 32 combinaciones de color disponibles.
 Canal 3: La velocidad de rotación y la dirección
JB SYSTEMS 42/55
®
MANUAL DE INSTRUCCIONES
MODO DE 3 CANALES
MAGIC LED II ~ MYSTERY LED II
