Optionale Aufzeichnung und Wiedergabe von empfangenem Audio
5

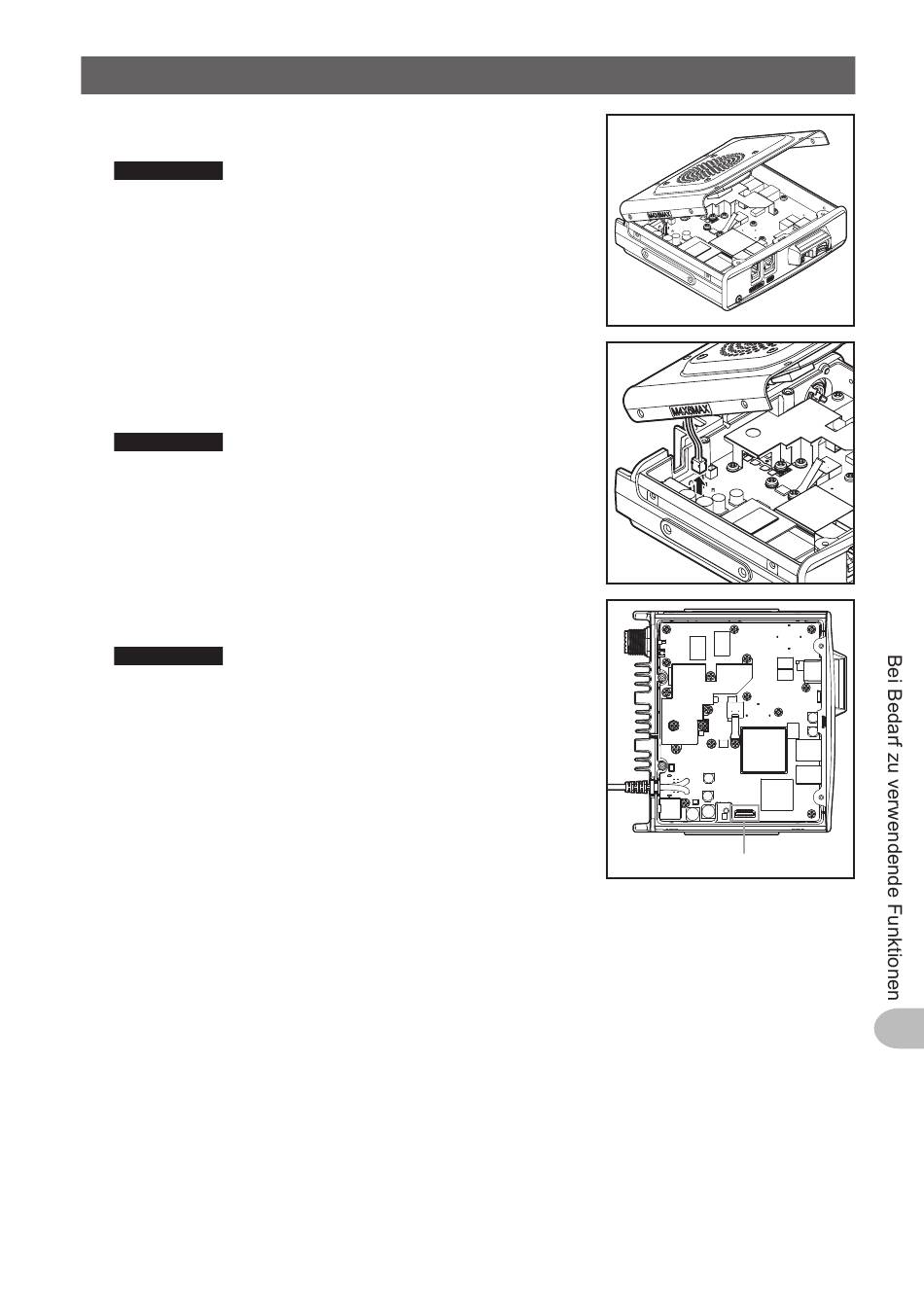

Die Vorderseite der oberen Abdeckung des
Hauptteils langsam anheben.
Vorsicht
Die obere Abdeckung nicht gewaltsam
abheben. Hierdurch können an die Platinen
im Hauptteil und den Lautsprecher in der
Abdeckung angeschlossene Kabel durchtrennt
werden.
6
Die Lautsprecherkabel, die von der oberen
Abdeckung zu der Buchse der Platine im Hauptteil
reichen, zuerst ausstecken, bevor die Abdeckung
abgehoben wird.
Vorsicht
Beim Ausstecken des Kabels den Stecker
halten, ohne am Kabel selbst zu ziehen.
7
Siehe die Abbildung rechts, um das fvs-2 zu
montieren.
Vorsicht
Die Richtung des Steckers überprüfen, und das
FVS-2 ganz in die Rückseite einstecken.
8
Die Lautsprecherkabel, die von der oberen Abdeckung des Hauptteils zur
Originalbuchse auf der Platine reichen, einstecken.
9
Die obere Abdeckung des Hauptteils befestigen und mit den acht Schrauben
befestigen.
Connector for FVS-2
