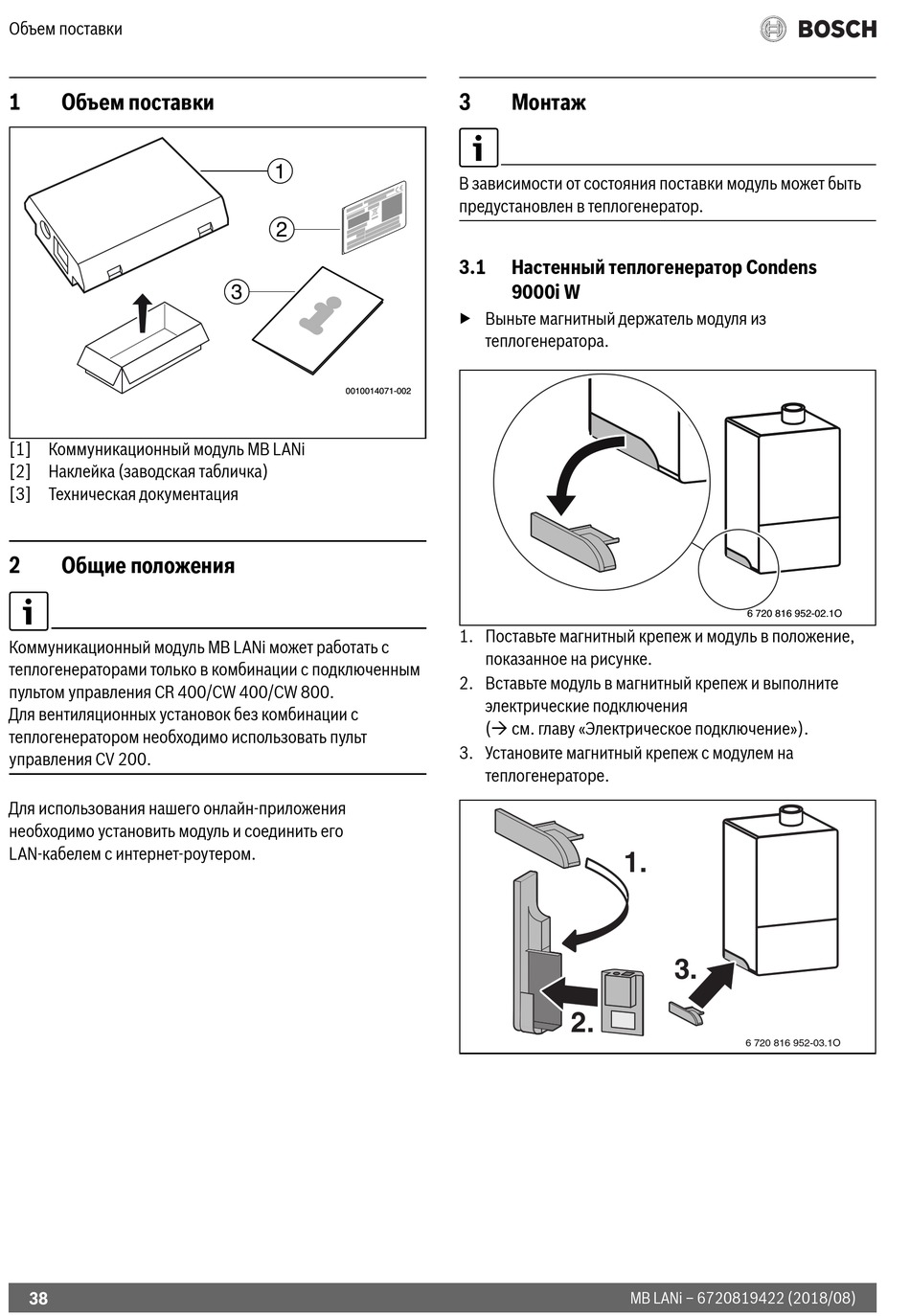

Объем Поставки; Общие Положения - Bosch MB LANi 7 736 601 672 Installationsanleitung

Объем поставки
1 Объем поставки
[1] Коммуникационный модуль MB LANi
[2] Наклейка (заводская табличка)
[3] Техническая документация
2 Общие положения
Коммуникационный модуль MB LANi может работать с
теплогенераторами только в комбинации с подключенным
пультом управления CR 400/CW 400/CW 800.
Для вентиляционных установок без комбинации с
теплогенератором необходимо использовать пульт
управления CV 200.
Для использования нашего онлайн-приложения
необходимо установить модуль и соединить его
LAN-кабелем с интернет-роутером.
38
1
2
3
0010014071-002
3 Монтаж
В зависимости от состояния поставки модуль может быть
предустановлен в теплогенератор.
3.1 Настенный теплогенератор Condens
9000i W
▶ Выньте магнитный держатель модуля из
теплогенератора.
1. Поставьте магнитный крепеж и модуль в положение,
показанное на рисунке.
2. Вставьте модуль в магнитный крепеж и выполните
электрические подключения
( см. главу «Электрическое подключение»).
3. Установите магнитный крепеж с модулем на
теплогенераторе.
1.
2.
MB LANi – 6720819422 (2018/08)
6 720 816 952-02.1O
3.
6 720 816 952-03.1O
