Mehradrige
Datenkommu-
nikations-
Kabel an der
Fronius String
Control 250/25
anschließen
Bei Verwendung von mehradrigen Datenkommunikations-Kabel mit einem
Durchmesser bis max. 8 mm werden beide Kabel wie beim RJ 45 Kabel
durch den Gummieinsatz und die dafür vorgesehene Öffnung geführt.

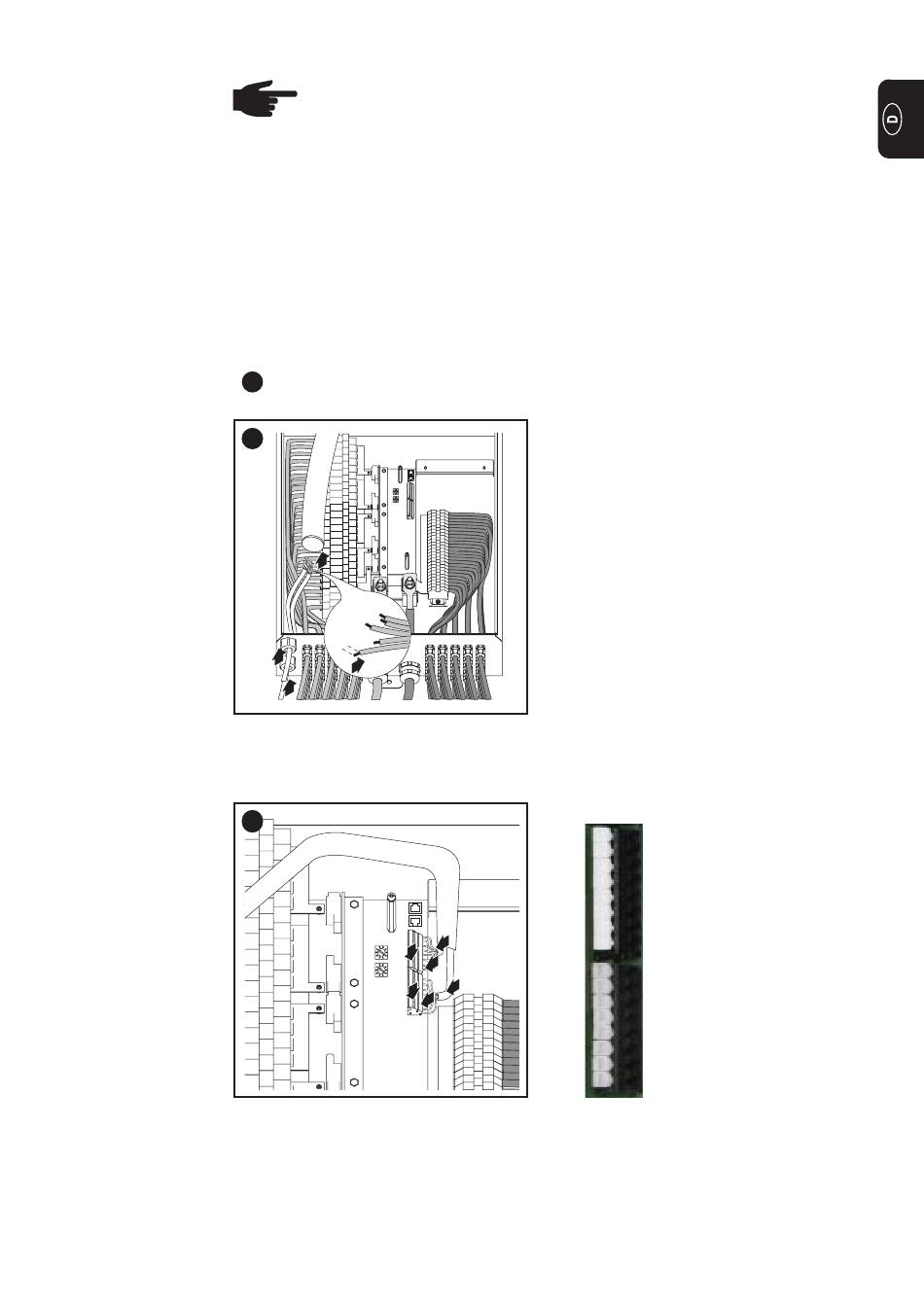

Die folgenden Arbeitsschritte gelten für Datenkommunikations-Kabel mit
einem Durchmesser > 8 mm.
1
2
1
Wichtig! Beim Anschluss der Litzen an die Anschlussklemmen muss die
Belegung der einzelnen Litzen bekannt sein!
3
4
*
HINWEIS! Die Verwendung von mehradrigen Datenkommunikati-
ons-Kabeln mit einem Durchmesser > 8 mm schließt den Einsatz
eines optionalen Überspannungsschutzes aus, da die freie Öff-
nung als 2. Kabeleingang für das Datenkommunikations-Kabel
verwendet wird.
Datenkommunikations-Kabel ca. 50 - 70 mm abmanteln
*
3
10mm
1
4
2
IN
2
3
OUT
5
6
Silikonschlauch
Belegung der Anschlussklemmen:
IN
*
1
4
OUT
23
+12 V
GND
RX-
TX-
TX+
RX+
GND
+12 V
+12 V
GND
RX-
TX-
TX+
RX+
GND
+12 V
