Sicherheit

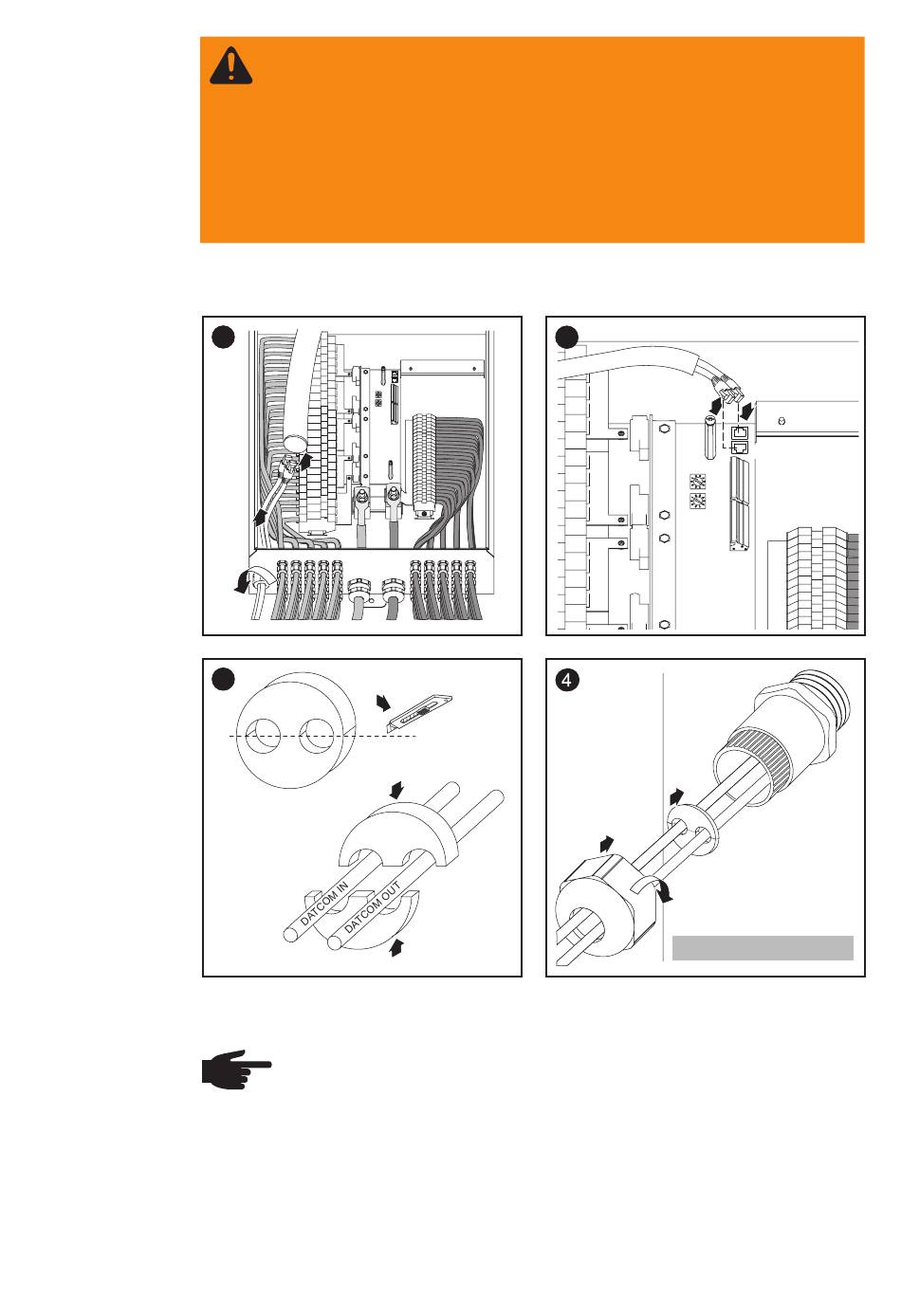

RJ 45 Daten-
kommunikati-
ons-Kabel an
der Fronius
String Control
250/25 an-
schließen
*
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr
durch DC-Spannung von den Solarmodulen.
-
Vor allen Anschlussarbeiten dafür sorgen, dass Eingangs-
seite und Ausgangsseite vor dem Gerät spannungsfrei sind!
-
Sämtliche Anschlussarbeiten dürfen nur von lizenzierten
Elektro-Installateuren durchgeführt werden!
-
Beachten Sie die Sicherheitsvorschriften in dieser Bedie-
nungsanleitung.
2
1
*
2
1
3
3
4
1
Silikonschlauch
HINWEIS! Vorgehensweise, wenn nur 1 Datenkommunikations-
Kabel an der Fronius String Control 250/25 angeschlossen wird
(z.B., wenn die Fronius String Controll 250/25 die letzte Kompo-
nente in einem Solar Net ist):
-
Am freien RJ 45 Anschluss den Abschluss-Stecker anste-
cken; der Abschluss-Stecker ist im Lieferumfang des Fronius
Dataloggers enthalten.
-
In die freie Öffnung des Gummieinsatzes den Kunststoff-
Bolzen aus dem Lieferumfang der Fronius String Control 250/
25 einsetzen.
2
3
5
2
3
22
*
2
1
IN
OUT
1
2
3
Anzugsmoment 3,5 Nm
