4.3 파이프 길이 측정

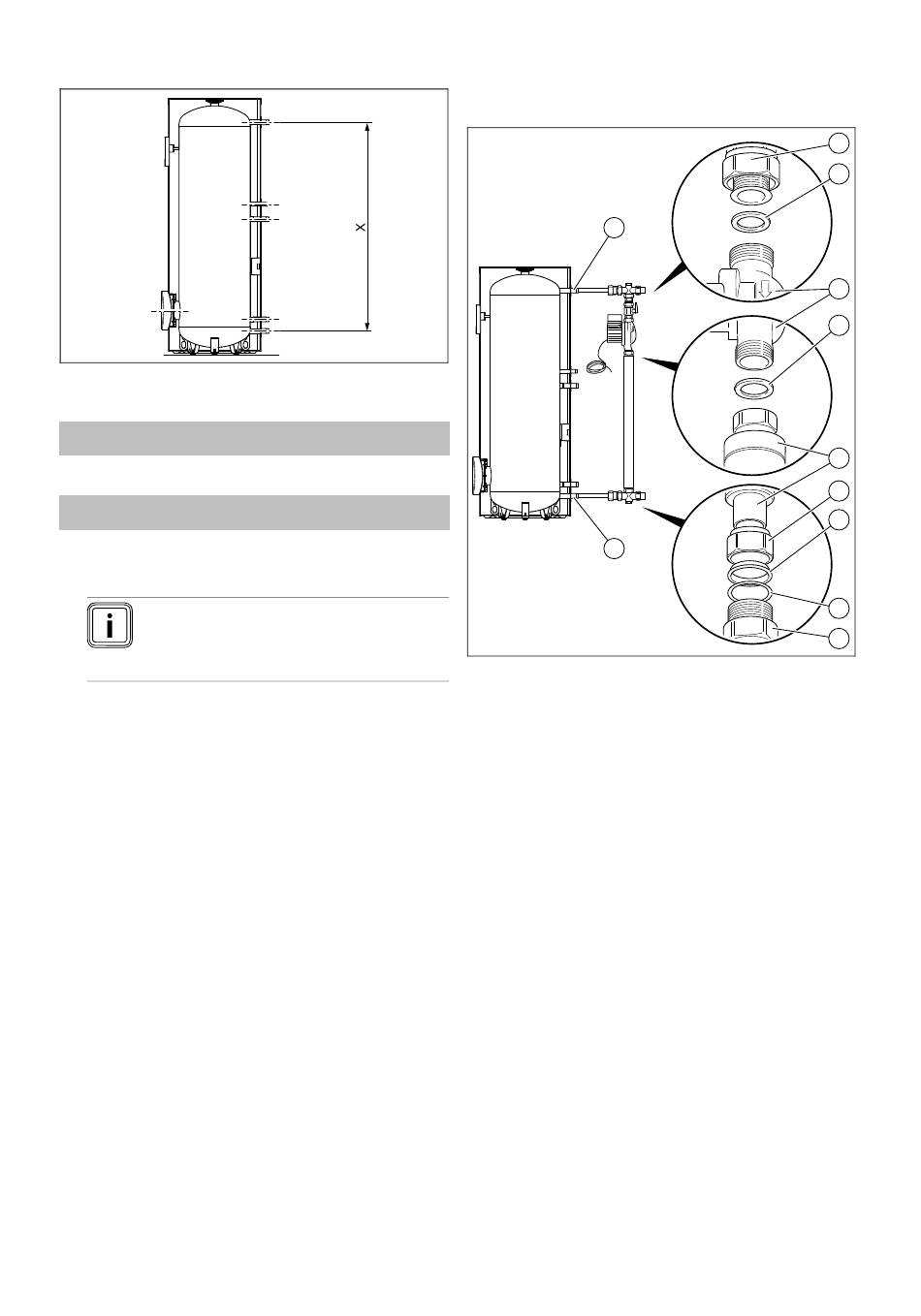

1. 온수 저장 탱크에서 온수 연결부와 냉수 연결부 사이의
간격 X를 측정하십시오.
조건: 온수 연결부와 냉수 연결부 사이의 간격이 레지오넬라 방지 세트와 동
일함: 1,506mm
▶
파이프 연결부를 자르지 말고 사용하십시오.
조건: 온수 연결부와 냉수 연결부 사이의 간격이 레지오넬라 방지 세트와 동
일하지 않음: < 1,506mm
▶
아래쪽 끝(냉수측)에서 측정된 편차만큼 파이프 연결부를
잘라내십시오.
참고사항
예: 간격 = 1085 mm, 1506 mm – 1085 mm =
421 mm 편차. 파이프를 421 mm 잘라내십시
오.
0020230766_00 302076 설치 설명서
5 설치
5.1 유압 연결부 구축
11
10
1. 필요에 따라 온수 저장 탱크를 비웁니다.
2. 온수 연결부 및 냉수 연결부 파이프 라인 (11)과 온수 저
장 탱크의 파이프 라인 (10)을 분리하십시오.
3. 십자형 배관 (9)를 냉수 연결부에 설치하십시오.
4. 스톱 밸브가 사전 장착된 십자형 배관 (1)을 온수 연결부
에 설치하십시오.
5. 순환 펌프 (3)을 평면 씰 (2)와 함께 온수 연결부 십자형
배관에 설치하십시오. 순환 펌프에 있는 화살표가 아래
쪽을 향해야 함에 유의하십시오.
6. 파이프 연결부 (5)를 평면 씰 (4)와 함께 순환 펌프에 설
치하십시오.
7. 파이프 연결부를 O-링 (8), 절단 링 (7) 및 유니언 너트
(6)과 함께 온수 연결부에 있는 십자형 배관 (9)에 연결하
십시오.
8. 온수 연결부 및 냉수 연결부용 파이프 라인을 십자형 배
관에 설치하십시오.
5.2 전기 연결부 구축
▶
연결 회로도에 따라 세트의 순환 펌프를 연결하십시오(시
스템 설명서, 보일러 또는 확장 모듈 설치 설명서 참조).
설치 5
1
2
3
4
5
6
7
8
9
