4.3

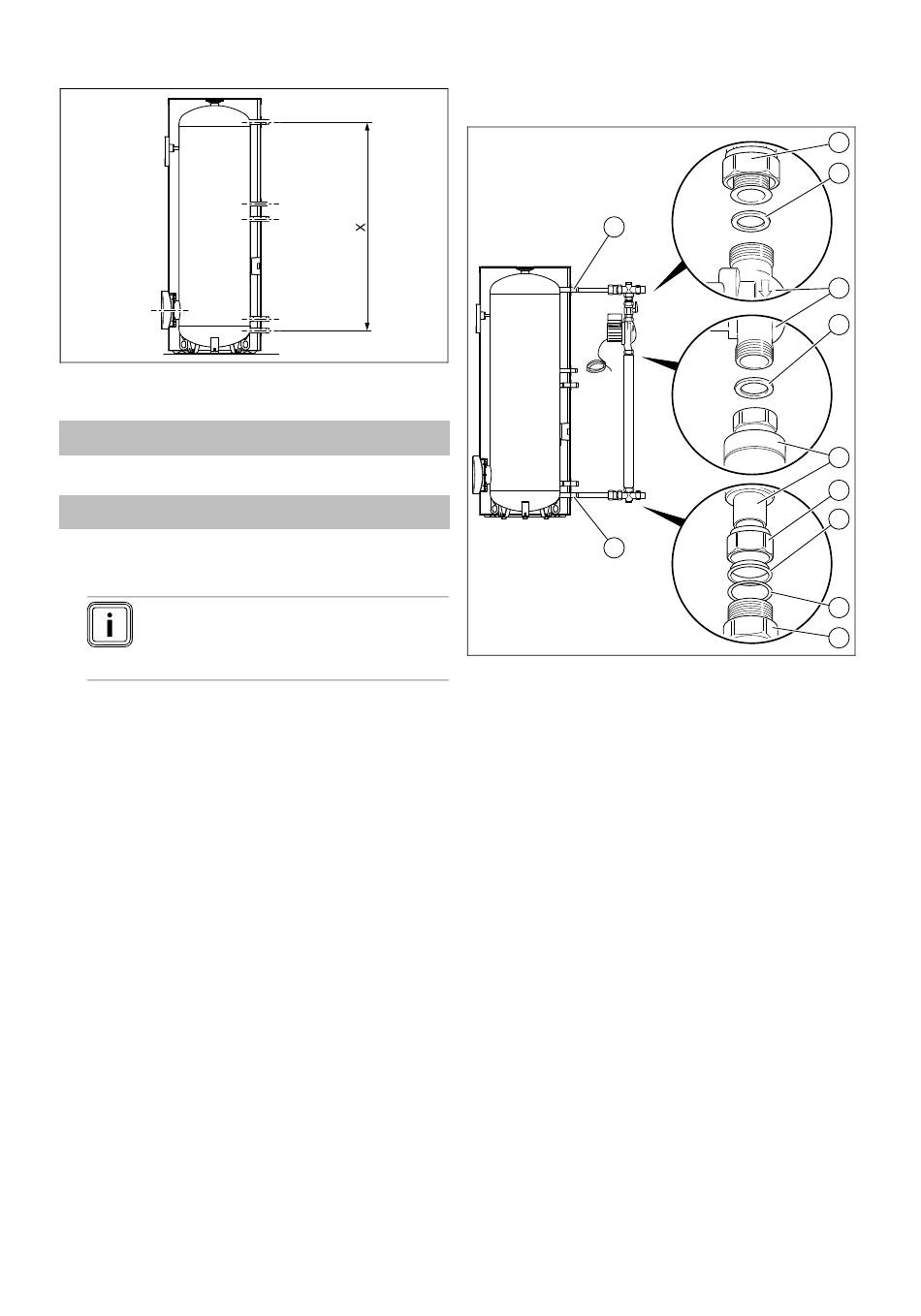

Rohrlänge ermitteln
1.
Messen Sie den Abstand X zwischen Warmwasser-
und Kaltwasseranschluss am Warmwasserspeicher.
Bedingungen: Abstand WW - KW-Anschluss gleich Legionellenschutzset:
1.506 mm
▶
Verwenden Sie die Rohrverbindung ungekürzt.
Bedingungen: Abstand WW - KW-Anschluss ungleich Legionellenschutz-
set: < 1.506 mm
▶
Kürzen Sie die Rohrverbindung am unteren Ende (Kalt-
wasserseite) um die gemessene Differenz.
Hinweis
Beispiel: Abstand = 1085 mm; 1506 mm –
1085 mm = 421 mm Differenz. Kürzen Sie
das Rohr um 421 mm.
0020230766_00 302076 Installationsanleitung
5
Installation
5.1
Hydraulische Anschlüsse herstellen
11
10
1.
Entleeren Sie ggf. den Warmwasserspeicher.
2.
Demontieren Sie die Rohrleitungen am Warm- und Kalt-
wasseranschluss (11) und (10) des Warmwasserspei-
chers.
3.
Montieren Sie das Kreuzstück (9) an den Kaltwasser-
anschluss.
4.
Montieren Sie das Kreuzstück mit vormontiertem Ab-
sperrhahn (1) an den Warmwasseranschluss.
5.
Montieren Sie die Zirkulationspumpe (3)mit der
Flachdichtung (2) an das Kreuzstück am Warmwasser-
anschluss. Achten Sie darauf, dass der Pfeil auf der
Zirkulationspumpe nach unten weist.
6.
Montieren Sie die Rohrverbindung (5) mit der Flach-
dichtung (4)an die Zirkulationspumpe.
7.
Verbinden Sie die Rohrverbindung mit O-Ring (8),
Schneidring (7) und Überwurfmutter (6) mit dem
Kreuzstück (9)am Kaltwasseranschluss.
8.
Montieren Sie die Rohrleitungen für Warm- und Kalt-
wasser an die Kreuzstücke.
Installation 5
1
2
3
4
5
6
7
8
9
23
