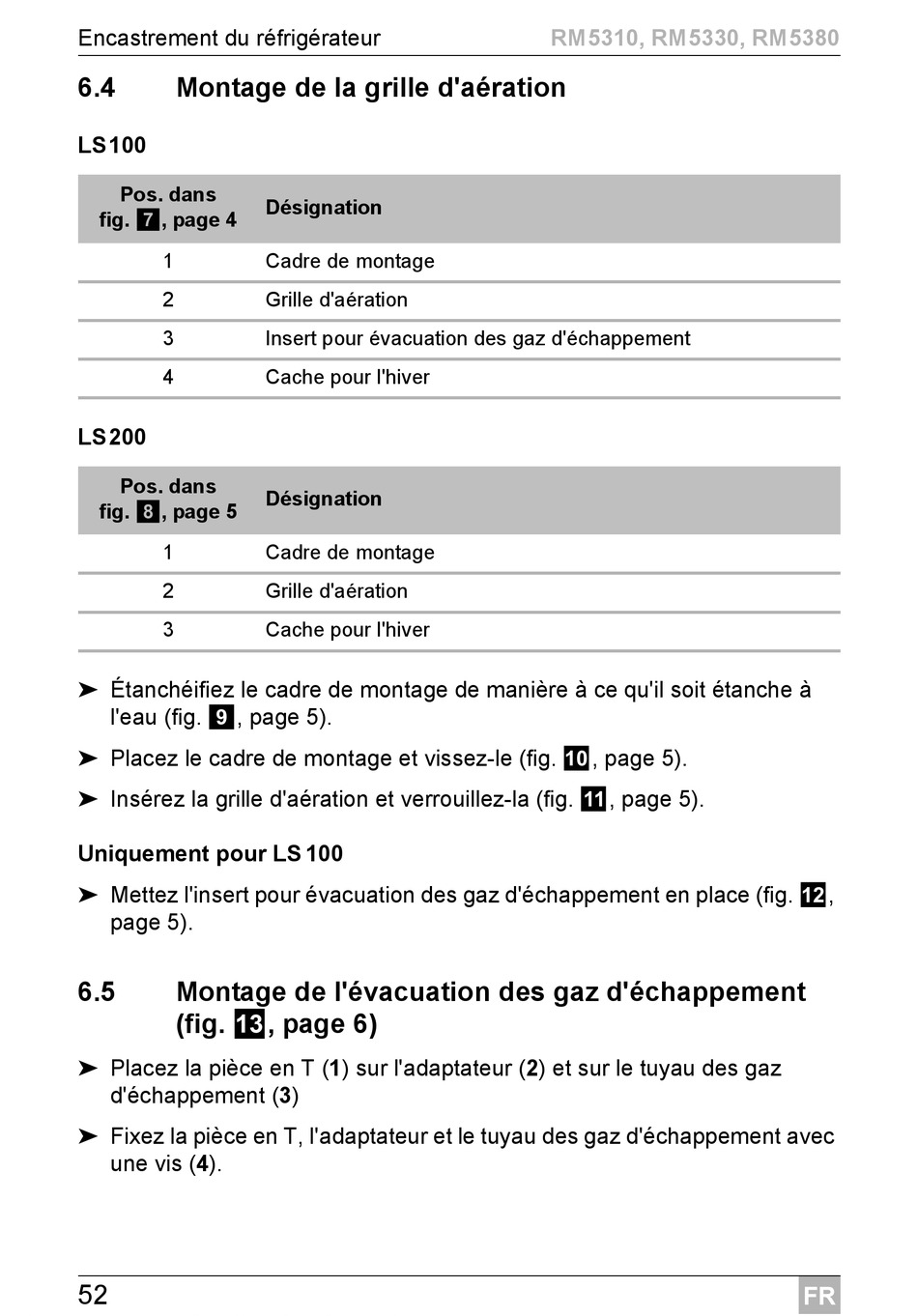

Encastrement du réfrigérateur
6.4 Montage de la grille d'aération
LS100
Pos. dans
fig. 7, page 4
1
2
3
4
LS200
Pos. dans
fig. 8, page 5
1
2
3
➤ Étanchéifiez le cadre de montage de manière à ce qu'il soit étanche à
l'eau (fig. 9, page 5).
➤ Placez le cadre de montage et vissez-le (fig. 0, page 5).
➤ Insérez la grille d'aération et verrouillez-la (fig. a, page 5).
Uniquement pour LS 100
➤ Mettez l'insert pour évacuation des gaz d'échappement en place (fig. b,
page 5).
6.5 Montage de l'évacuation des gaz d'échappement
(fig. c, page 6)
➤ Placez la pièce en T (1) sur l'adaptateur (2) et sur le tuyau des gaz
d'échappement (3)
➤ Fixez la pièce en T, l'adaptateur et le tuyau des gaz d'échappement avec
une vis (4).
52
Désignation
Cadre de montage
Grille d'aération
Insert pour évacuation des gaz d'échappement
Cache pour l'hiver
Désignation
Cadre de montage
Grille d'aération
Cache pour l'hiver
RM5310, RM5330, RM5380
FR
