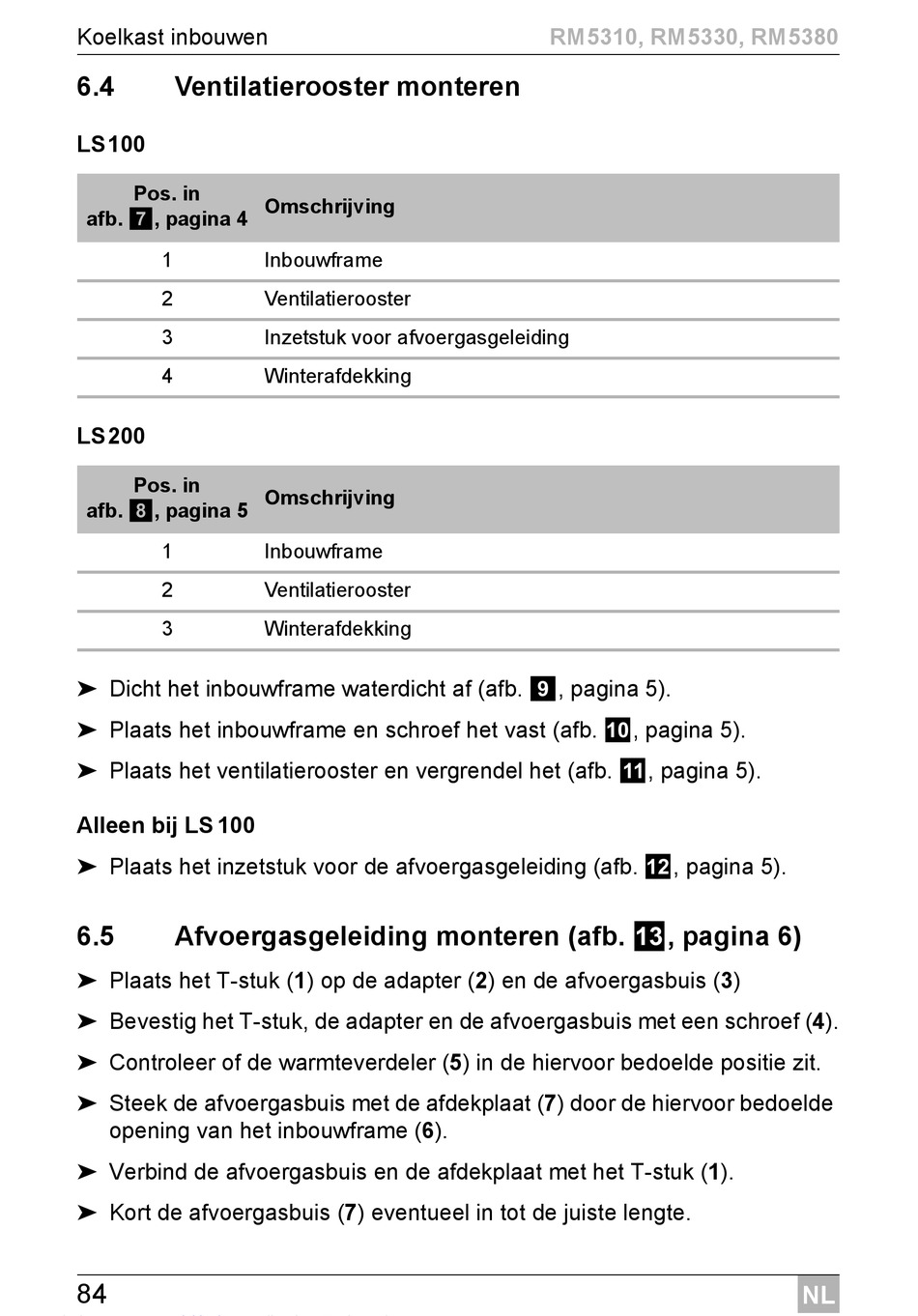

Koelkast inbouwen
6.4 Ventilatierooster monteren
LS100
Pos. in
afb. 7, pagina 4
1
2
3
4
LS200
Pos. in
afb. 8, pagina 5
1
2
3
➤ Dicht het inbouwframe waterdicht af (afb. 9, pagina 5).
➤ Plaats het inbouwframe en schroef het vast (afb. 0, pagina 5).
➤ Plaats het ventilatierooster en vergrendel het (afb. a, pagina 5).
Alleen bij LS 100
➤ Plaats het inzetstuk voor de afvoergasgeleiding (afb. b, pagina 5).
6.5 Afvoergasgeleiding monteren (afb. c, pagina 6)
➤ Plaats het T-stuk (1) op de adapter (2) en de afvoergasbuis (3)
➤ Bevestig het T-stuk, de adapter en de afvoergasbuis met een schroef (4).
➤ Controleer of de warmteverdeler (5) in de hiervoor bedoelde positie zit.
➤ Steek de afvoergasbuis met de afdekplaat (7) door de hiervoor bedoelde
opening van het inbouwframe (6).
➤ Verbind de afvoergasbuis en de afdekplaat met het T-stuk (1).
➤ Kort de afvoergasbuis (7) eventueel in tot de juiste lengte.
84
Omschrijving
Inbouwframe
Ventilatierooster
Inzetstuk voor afvoergasgeleiding
Winterafdekking
Omschrijving
Inbouwframe
Ventilatierooster
Winterafdekking
RM5310, RM5330, RM5380
NL
