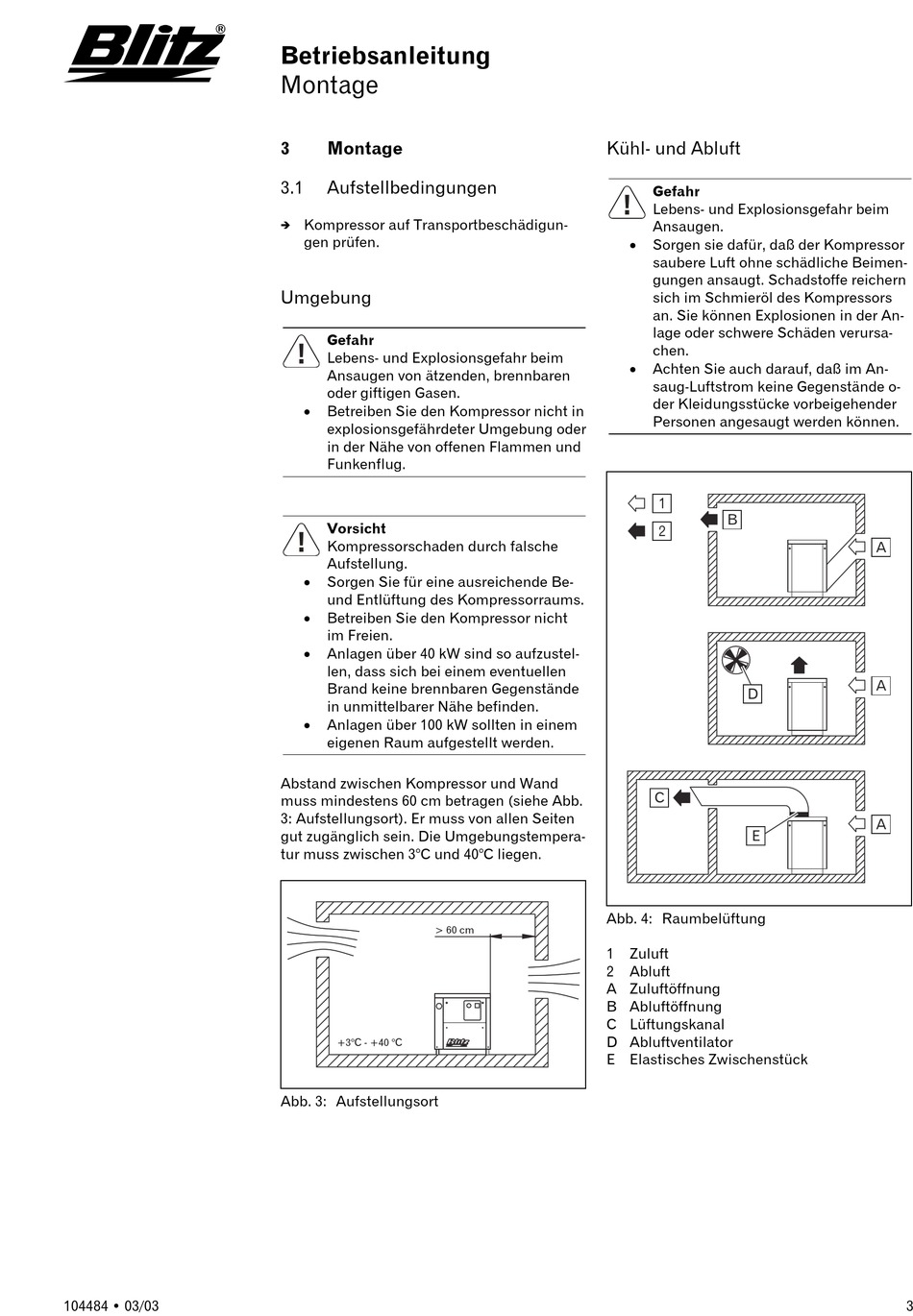

Betriebsanleitung
Montage
3
Montage
3.1
Aufstellbedingungen
Kompressor auf Transportbeschädigun-
!
gen prüfen.
Umgebung
Gefahr
Lebens- und Explosionsgefahr beim
Ansaugen von ätzenden, brennbaren
oder giftigen Gasen.
•
Betreiben Sie den Kompressor nicht in
explosionsgefährdeter Umgebung oder
in der Nähe von offenen Flammen und
Funkenflug.
Vorsicht
Kompressorschaden durch falsche
Aufstellung.
•
Sorgen Sie für eine ausreichende Be-
und Entlüftung des Kompressorraums.
•
Betreiben Sie den Kompressor nicht
im Freien.
•
Anlagen über 40 kW sind so aufzustel-
len, dass sich bei einem eventuellen
Brand keine brennbaren Gegenstände
in unmittelbarer Nähe befinden.
•
Anlagen über 100 kW sollten in einem
eigenen Raum aufgestellt werden.
Abstand zwischen Kompressor und Wand
muss mindestens 60 cm betragen (siehe Abb.
3: Aufstellungsort). Er muss von allen Seiten
gut zugänglich sein. Die Umgebungstempera-
tur muss zwischen 3°C und 40°C liegen.
> 60 cm
+3°C - +40 °C
Abb. 3: Aufstellungsort
Kühl- und Abluft
Gefahr
Lebens- und Explosionsgefahr beim
Ansaugen.
•
Sorgen sie dafür, daß der Kompressor
saubere Luft ohne schädliche Beimen-
gungen ansaugt. Schadstoffe reichern
sich im Schmieröl des Kompressors
an. Sie können Explosionen in der An-
lage oder schwere Schäden verursa-
chen.
•
Achten Sie auch darauf, daß im An-
saug-Luftstrom keine Gegenstände o-
der Kleidungsstücke vorbeigehender
Personen angesaugt werden können.
1
B
2
D
C
E
Abb. 4: Raumbelüftung
1
Zuluft
2
Abluft
A Zuluftöffnung
B Abluftöffnung
C Lüftungskanal
D Abluftventilator
E Elastisches Zwischenstück
A
A
A
3
