Описание Прибора; Описание Работы - Sicam JUMBO TCS 52 ANW MAXI Originalbetriebsanleitung

�.� Описание прибора
На инструменте JUMBO TCS 52 ANW MAXI
присутствуют вращающиеся и подвижные
компоненты, которые могут привести к
травмам пальцев или верхних конечностей.
5
4
17
18
16

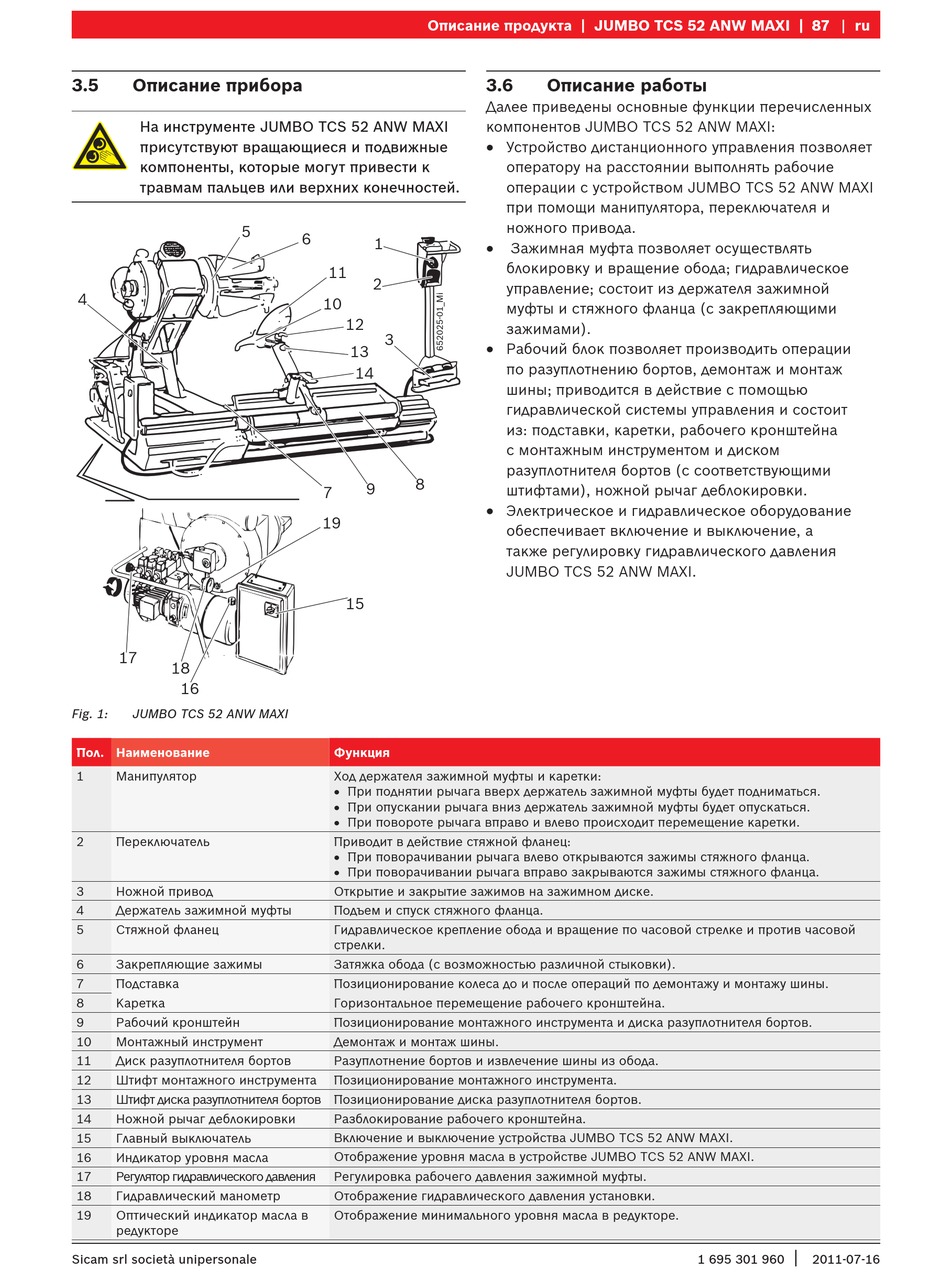

Fig. 1: JUMBO TCS 52 ANW MAXI
Пол. Наименование
1 Манипулятор
2 Переключатель
3 Ножной привод
4 Держатель зажимной муфты
5 Стяжной фланец
6 Закрепляющие зажимы
7 Подставка
8 Каретка
9 Рабочий кронштейн
10 Монтажный инструмент
11 Диск разуплотнителя бортов
12 Штифт монтажного инструмента
13 Штифт диска разуплотнителя бортов Позиционирование диска разуплотнителя бортов.
14 Ножной рычаг деблокировки
15 Главный выключатель
16 Индикатор уровня масла
17 Регулятор гидравлического давления
18 Гидравлический манометр
19 Оптический индикатор масла в
редукторе
Sicam srl società unipersonale
Описание продукта | ��M�� T�S �� ��� M��� | 87
6
1
11
2
10
12
3
13
14
8
9
7
19
15
Функция
Ход держателя зажимной муфты и каретки:
R При поднятии рычага вверх держатель зажимной муфты будет подниматься.
R При опускании рычага вниз держатель зажимной муфты будет опускаться.
R При повороте рычага вправо и влево происходит перемещение каретки.
Приводит в действие стяжной фланец:
R При поворачивании рычага влево открываются зажимы стяжного фланца.
R При поворачивании рычага вправо закрываются зажимы стяжного фланца.
Открытие и закрытие зажимов на зажимном диске.
Подъем и спуск стяжного фланца.
Гидравлическое крепление обода и вращение по часовой стрелке и против часовой
стрелки.
Затяжка обода (с возможностью различной стыковки).
Позиционирование колеса до и после операций по демонтажу и монтажу шины.
Горизонтальное перемещение рабочего кронштейна.
Позиционирование монтажного инструмента и диска разуплотнителя бортов.
Демонтаж и монтаж шины.
Разуплотнение бортов и извлечение шины из обода.
Позиционирование монтажного инструмента.
Разблокирование рабочего кронштейна.
Включение и выключение устройства JUMBO TCS 52 ANW MAXI.
Отображение уровня масла в устройстве JUMBO TCS 52 ANW MAXI.
Регулировка рабочего давления зажимной муфты.
Отображение гидравлического давления установки.
Отображение минимального уровня масла в редукторе.
��M�� T�S �� ��� M��� | 87
�.6 Описание работы
Далее приведены основные функции перечисленных
компонентов JUMBO TCS 52 ANW MAXI:
R
Устройство дистанционного управления позволяет
оператору на расстоянии выполнять рабочие
операции с устройством JUMBO TCS 52 ANW MAXI
при помощи манипулятора, переключателя и
ножного привода.
R
Зажимная муфта позволяет осуществлять
блокировку и вращение обода; гидравлическое
управление; состоит из держателя зажимной
муфты и стяжного фланца (с закрепляющими
зажимами).
R
Рабочий блок позволяет производить операции
по разуплотнению бортов, демонтаж и монтаж
шины; приводится в действие с помощью
гидравлической системы управления и состоит
из: подставки, каретки, рабочего кронштейна
с монтажным инструментом и диском
разуплотнителя бортов (с соответствующими
штифтами), ножной рычаг деблокировки.
R
Электрическое и гидравлическое оборудование
обеспечивает включение и выключение, а
также регулировку гидравлического давления
JUMBO TCS 52 ANW MAXI.
| 87 ru
|
1 695 301 960 2011-07-16
