�.� Descrizione dell'apparecchio
Sul JUMBO TCS 52 ANW MAXI vi sono parti
rotanti, mobili e in movimento che possono
causare lesioni a dita e braccia.
5
4
17
18
16

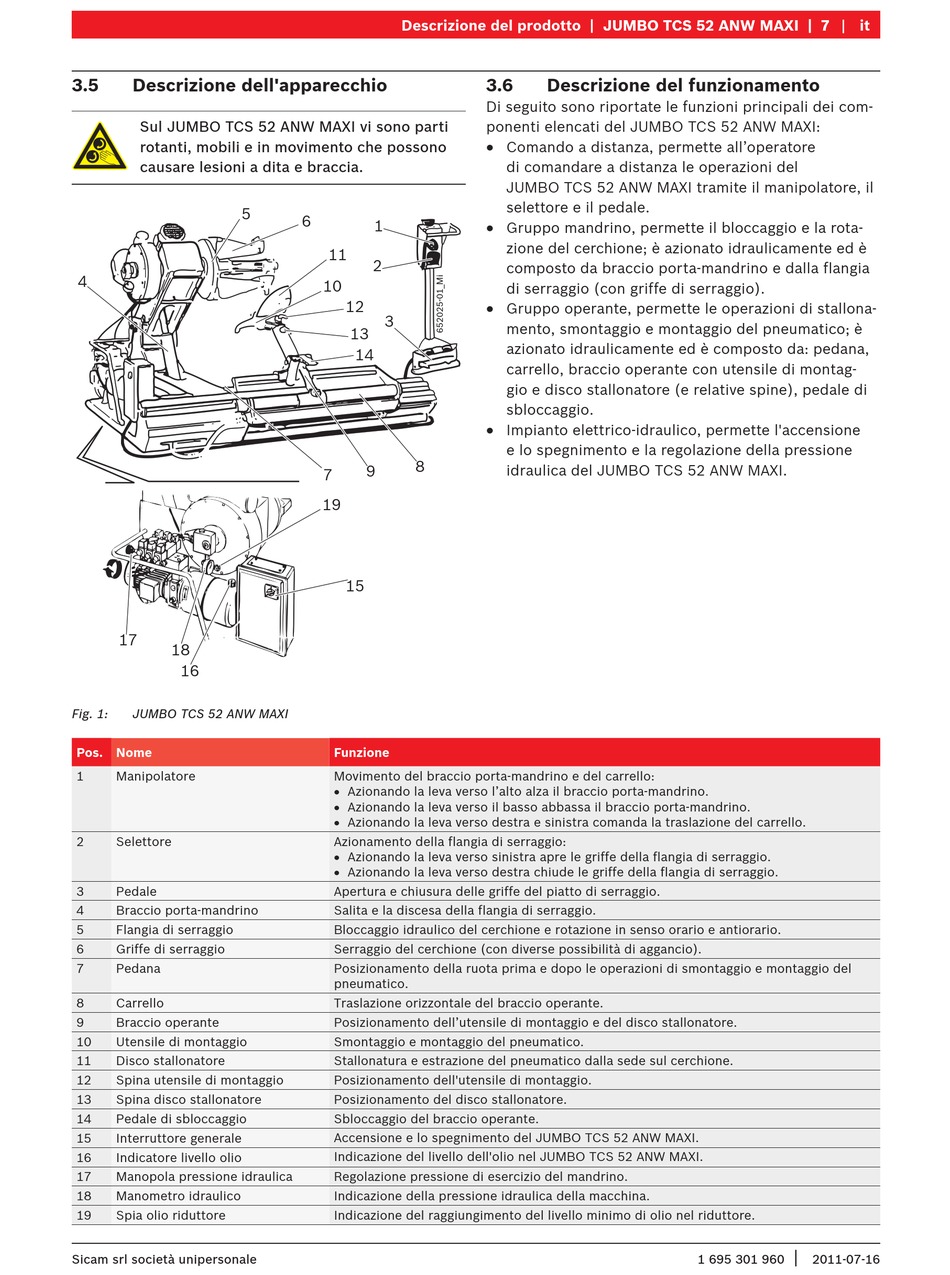

Fig. 1: JUMBO TCS 52 ANW MAXI
Pos. �ome
1 Manipolatore
2 Selettore
3 Pedale
4 Braccio porta-mandrino
5 Flangia di serraggio
6 Griffe di serraggio
7 Pedana
8 Carrello
9 Braccio operante
10 Utensile di montaggio
11 Disco stallonatore
12 Spina utensile di montaggio
13 Spina disco stallonatore
14 Pedale di sbloccaggio
15 Interruttore generale
16 Indicatore livello olio
17 Manopola pressione idraulica
18 Manometro idraulico
19 Spia olio riduttore
Sicam srl società unipersonale
Descrizione del prodotto | ��M�� T�S �� ��� M��� | 7
6
1
11
2
10
12
3
13
14
8
9
7
19
15
Funzione
Movimento del braccio porta-mandrino e del carrello:
R Azionando la leva verso l'alto alza il braccio porta-mandrino.
R Azionando la leva verso il basso abbassa il braccio porta-mandrino.
R Azionando la leva verso destra e sinistra comanda la traslazione del carrello.
Azionamento della flangia di serraggio:
R Azionando la leva verso sinistra apre le griffe della flangia di serraggio.
R Azionando la leva verso destra chiude le griffe della flangia di serraggio.
Apertura e chiusura delle griffe del piatto di serraggio.
Salita e la discesa della flangia di serraggio.
Bloccaggio idraulico del cerchione e rotazione in senso orario e antiorario.
Serraggio del cerchione (con diverse possibilità di aggancio).
Posizionamento della ruota prima e dopo le operazioni di smontaggio e montaggio del
pneumatico.
Traslazione orizzontale del braccio operante.
Posizionamento dell'utensile di montaggio e del disco stallonatore.
Smontaggio e montaggio del pneumatico.
Stallonatura e estrazione del pneumatico dalla sede sul cerchione.
Posizionamento dell'utensile di montaggio.
Posizionamento del disco stallonatore.
Sbloccaggio del braccio operante.
Accensione e lo spegnimento del JUMBO TCS 52 ANW MAXI.
Indicazione del livello dell'olio nel JUMBO TCS 52 ANW MAXI.
Regolazione pressione di esercizio del mandrino.
Indicazione della pressione idraulica della macchina.
Indicazione del raggiungimento del livello minimo di olio nel riduttore.
��M�� T�S �� ��� M��� | 7
�.6

Descrizione del funzionamento

Di seguito sono riportate le funzioni principali dei com-
ponenti elencati del JUMBO TCS 52 ANW MAXI:
R
Comando a distanza, permette all'operatore
di comandare a distanza le operazioni del
JUMBO TCS 52 ANW MAXI tramite il manipolatore, il
selettore e il pedale.
R
Gruppo mandrino, permette il bloccaggio e la rota-
zione del cerchione; è azionato idraulicamente ed è
composto da braccio porta-mandrino e dalla flangia
di serraggio (con griffe di serraggio).
R
Gruppo operante, permette le operazioni di stallona-
mento, smontaggio e montaggio del pneumatico; è
azionato idraulicamente ed è composto da: pedana,
carrello, braccio operante con utensile di montag-
gio e disco stallonatore (e relative spine), pedale di
sbloccaggio.
R
Impianto elettrico-idraulico, permette l'accensione
e lo spegnimento e la regolazione della pressione
idraulica del JUMBO TCS 52 ANW MAXI.
