3.4. INSTALLATION
3.4.1. RÖRANORDNINGAR
Enheten har utformats för positivt införande av utomhusluft
för fri kylning och annan styrning. Kontrollera att följande
har ordnats i förväg:
1. Motstånd för utomhusluftkanal
För att skydda mot för mycket eller för lite intag av
utomhusluft, som orsakar otillräcklig fri kylning eller
besvärande ändringar av tilluften vid fri kylning, måste
motståndet för utomhusluftkanalen ligga i följande
område:
½
P
< P
R
P
: Tryckförlust i returluftkanalen vid beräknad
R
tilluftvolym
Po: Tryckförlust i utomhusluftkanalen vid beräknad
tilluftvolym, inklusive utomhusluftfiltret
ANM:
Balansen mellan utomhusluftvolymen och
returluftvolymen beror på utblåsanordningen,
returluftkanalen och installationsröranordningen. En
överblick visas i punkt 3 och mer information finns i
den tekniska handboken.
2. Säkerhetsspjäll
Om byggnaden är lufttät skapas övertryck vid fri kylning
och friskluftkylning.
3.4.2. INSTALLATIONSEXEMPEL
1. Ledningsanslutning
Förborrade flänsar finns vid anslutningarna för tilluft,
returluft och utomhusluftsintag. En flexibel anslutning
bör installeras för att minska ljud- och
vibrationsöverföringen.
Tilluftskanal
Kylrör
< 4 x P
O
R
(*) Isolering
(medföljer inte)
5 mm
Econo-Fresh-sats
RPI-5HP-enhet
AS-motorkabel
Termistor-
Returlufts-
(tillbehör)
kabel
kanal
3. Utomhusluftfilter
Montera ett luftfilter i utomhusluftkanalen.

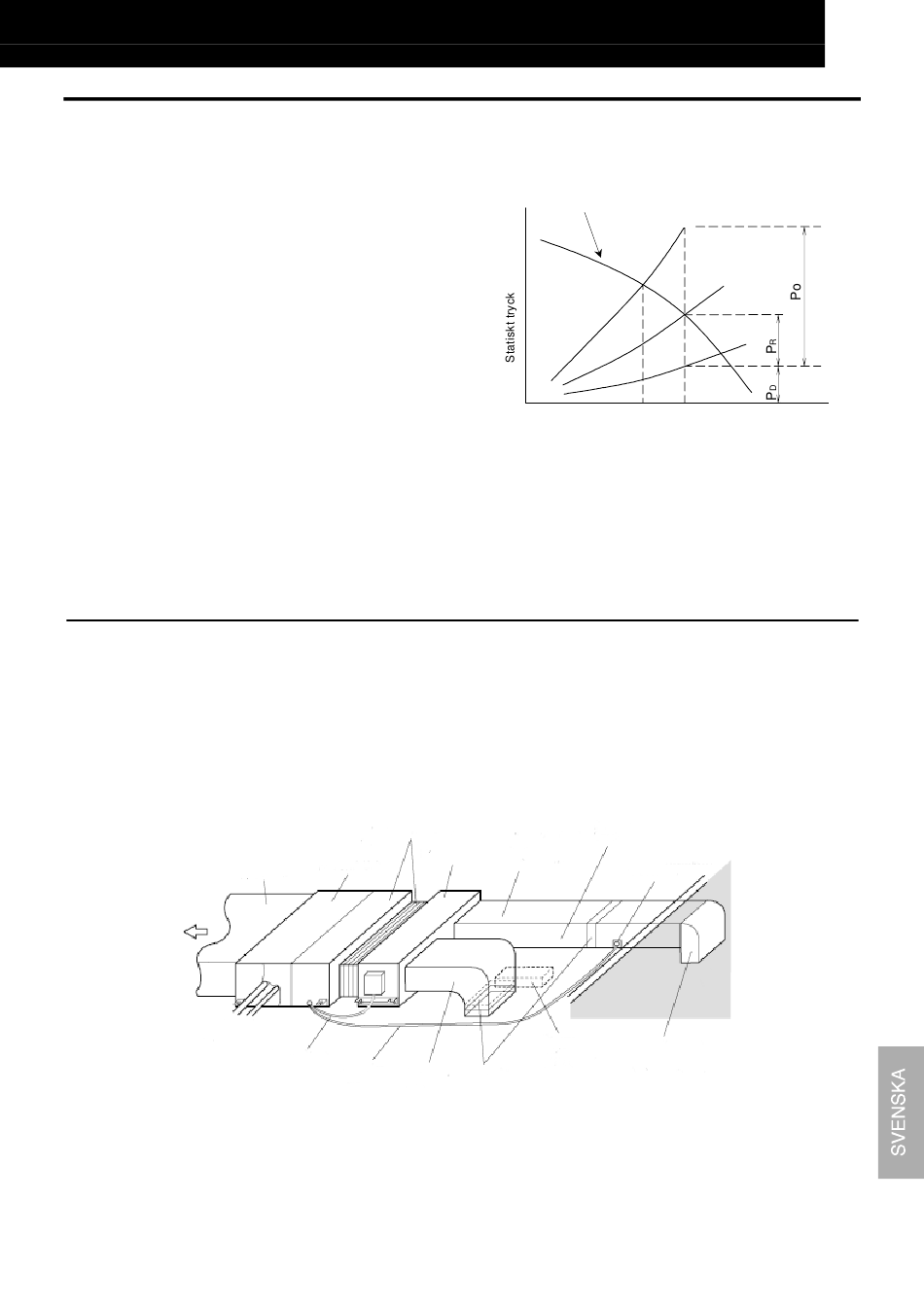

Yttre statiskt tryck för
inomhusfläkt
B
Luftflöde
Balansen mellan luftflödet och motståndet i varje kanal.
A:
Tilluftflöde när spjället för utomhusluften är helt stängt
(returluftspjället är helt öppet)
B:
Tilluftflöde när spjället för utomhusluften är helt öppet
(returluftspjället är helt stängt)
P
: Tryckförlust i tilluftkanal
D
Po: Tryckförlust i friskluftkanal
PR: Tryckförlust i returluftkanal
2. Isolering
Alla ledningar ska isoleras
Särskilt utomhusluftkanalen, där den kalla
-
utomhusluften leds in, måste vara tillräckligt
isolerad.
Den lägsta temperaturen på utomhusluftflöde via
-
utomhusluftkanalen är den lägsta temperaturen för
uppvärmning på installationsplatsen.
Rörets
Utomhusluftkanal
lutningsgrad
(Helt isolerad)
Utomhustermistor
(Medföljer inte)
(tillbehör)
Säkerhetsspjäll
(om nödvändigt)
Returluftsfilter
(medföljer ej)
INSTALLATION
A
Regnskydd med
fågelgaller
(medföljer ej)
