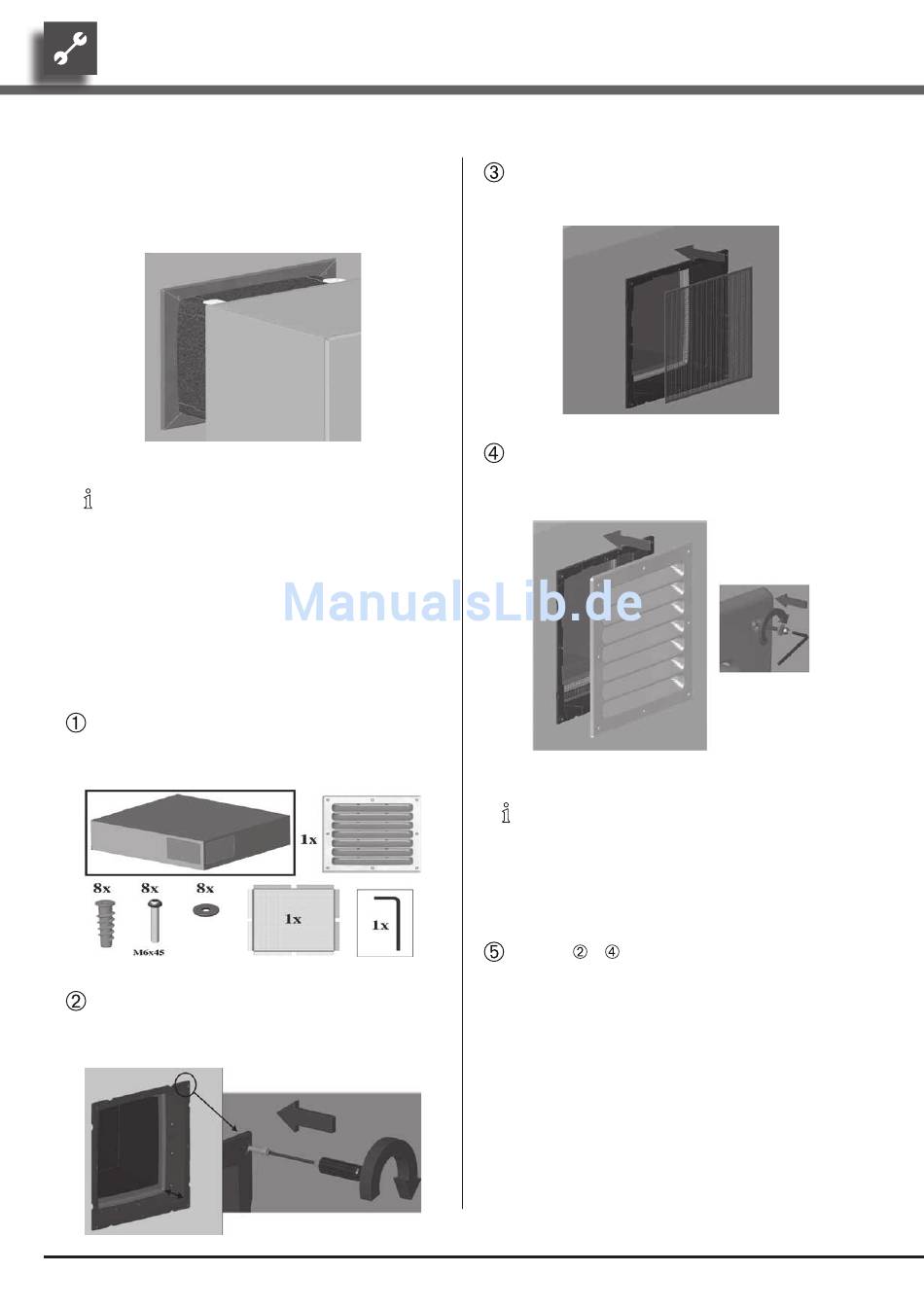

montAge deS veRblendRAhmenS
Verblendrahmen an der Wanddurchführung der luftein-
tritts- und luftaustrittsseite anschrauben.
hinWeiS.
Der Verblendrahmen erfüllt keine technische
Funktion; er dient lediglich dazu, um einen op-
tisch ansprechenden übergang zur Wandfläche
herzustellen.
montAge deS mASchendRAhtgitteRS und deS
wetteRSchutZ- / RegenSchutZgitteRS
Gehen Sie so vor:
Maschendraht- und Wetterschutz- / Regenschutz-
gitter samt Einbaurahmen und Befestigungsmateri-
al aus dem entsprechenden Karton nehmen...
Von der Aussenseites des Hauses her den Einbaur-
ahmen in die Wanddurchführung der lufteintritts-
seite einbringen und festschrauben...
16
NIBE AP-AW10
TM
8 x
Technische Änderungen vorbehalten.
Maschendrahtgitter in den Einbaurahmen einbrin-
gen...
Wetterschutz- / Regenschutzgitter auf den Einbau-
rahmen in der Wanddurchführung setzen und auf-
schrauben...
hinWeiS.
liegt die Wanddurchführung über Erdgleiche,
das Wetterschutzgitter anbringen.
Ist die Wanddurchführung in einem lichtschacht
(unter Erdgleiche) eingebracht, das Regenschutz-
gitter anbringen.
Vorgang – an der luftaustrittsseite wiederho-
len.
