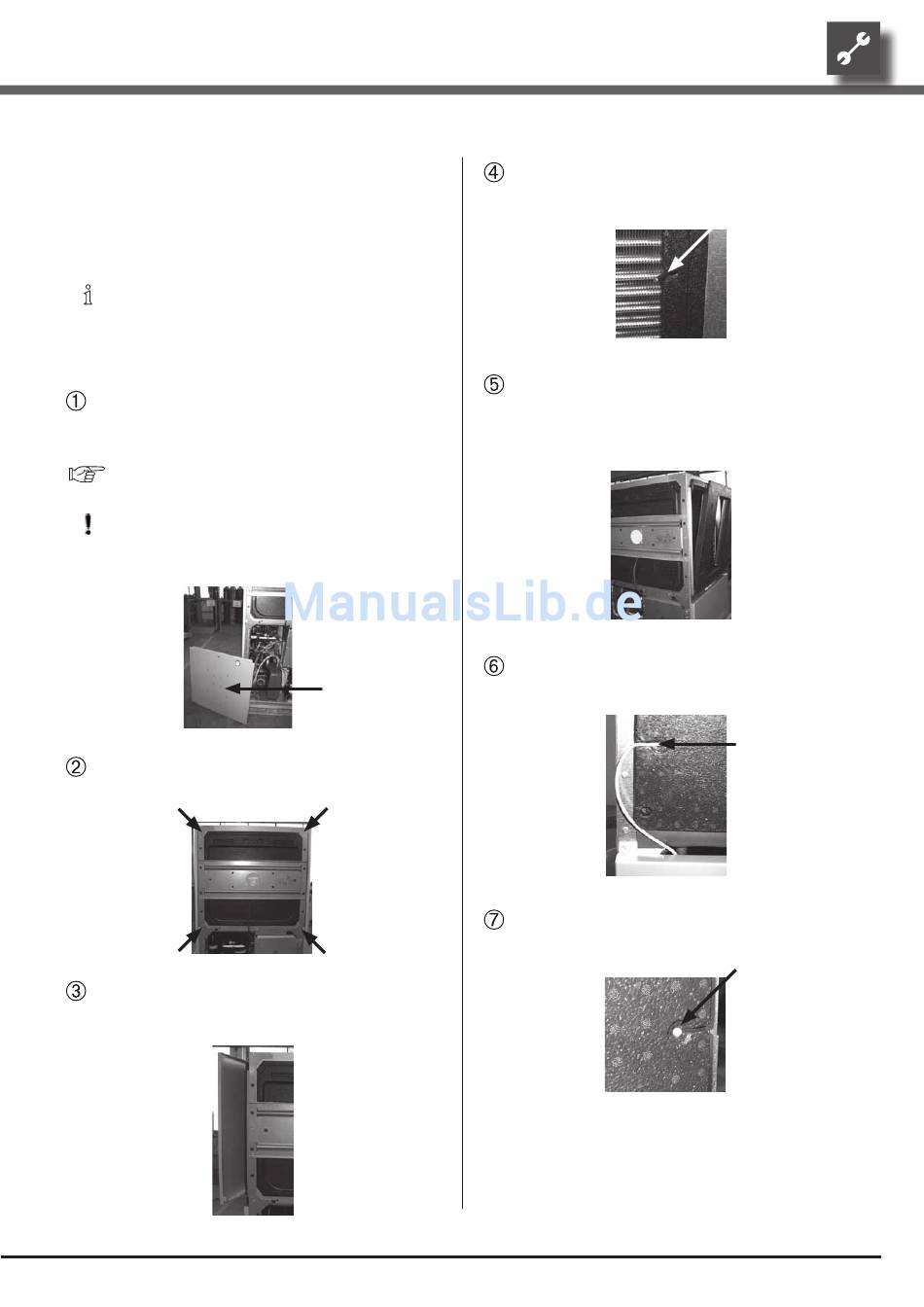

Montage Luftführung
umbAu von luFtAuSblAS RechtS AuF luFtAuSblAS
linkS
hinWeiS.
luftausblasrichtung des Geräts beachten.
– Geräte werden standardmässig mit luftausblas
rechts ausgeliefert.
Vorderwand oben demontieren und auf dem Boden
abstellen. Die Vorderwand dabei um 180° gedreht
abstellen, um Kapillar zu schützen...
„Manometer".
achTunG
Auf Kapillar des Manometers achten.
Seitenwand oben links und rechts demontieren
durch entfernen der jeweils 2 Schrauben...
Beide Seitenwände leicht zur Seite drehen und
durch schieben nach hinten die Seitenwand aushän-
gen...
Technische Änderungen vorbehalten.
Fühlerkopf aus der Halterung auf der linken Seite
entnehmen und am Kabel hängen lassen...
Isolationswände links und rechts herausziehen in-
dem oben an den markierten Griffpunkten gezogen
wird ( kurze ruckartige Bewegungen helfen beim lö-
sen )...
Nun das Fühlerkabel vorsichtig durch die Isolations-
wand auf der linken Seite ziehen...
Das entstandene loch mit dem Blindstopfen aus
dem Beipack verschliessen...
3050406bDE – Originalbetriebsanleitung NIBE AP-AW10 11
