Verwandte Anleitungen für Telestar digiHD TS 4 mobil EF
Inhaltszusammenfassung für Telestar digiHD TS 4 mobil EF

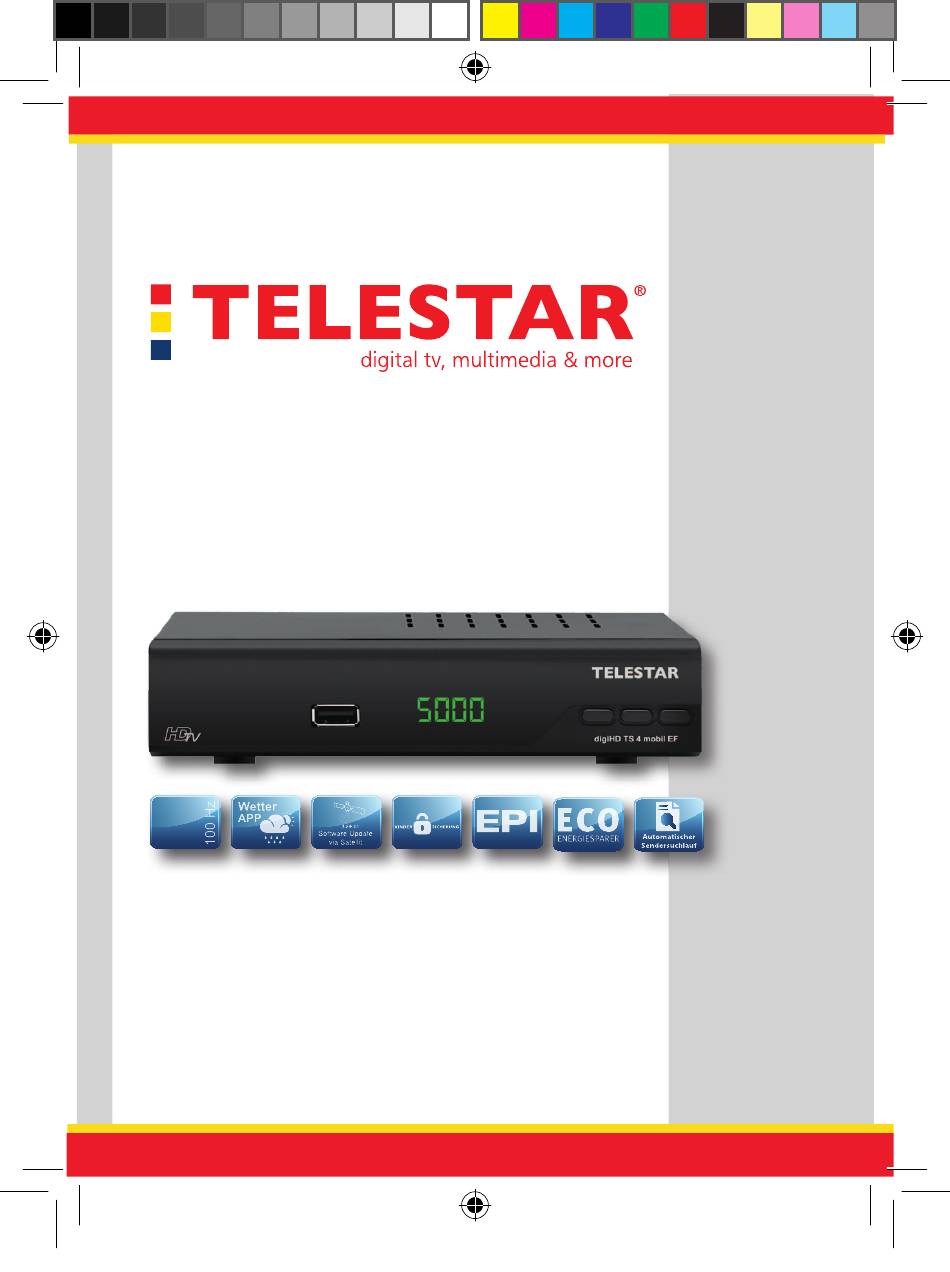

- Seite 1 Bedienungsanleitung digiHD TS 4 mobil EF FULL Digitaler Receiver geeignet für den Empfang von DVB-S/S2 Signalen über eine Satellitenantenne www.telestar.de digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 1 10.02.17 10:54...
- Seite 2 Bedienungsanleitung bda_digiHD_TS4_mobil_EF.indd 2 10.02.17 10:54...
-
Seite 3: Inhaltsverzeichnis
9.3. Auto Ein-/Ausschalten ....... 25 digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 3... - Seite 4 Inhaltsverzeichnis 10. Präferenzen........25 10.1.
-
Seite 5: Sicherheitshinweise
5. Ziehen Sie nicht den Netzstecker des Gerätes um dieses abzuschalten. 6. Das Stromkabel muss korrekt angeschlossen werden. Berühren Sie niemals mit feuchten oder nassen Händen das Stromkabel oder den Stecker. digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 5 10.02.17 10:54... - Seite 6 7. Der Receiver sollte bei Temperaturen von 5ºC bis 40ºC betrieben werden. Verwenden Sie das Gerät nur in einem gemäßigten Klima, nicht unter tropi- schen Bedingungen. 8. Die Batterien der Fernbedienung dürfen nicht extremer Hitze, wie zum Beispiel direktem Sonnenlicht oder Feuer, ausgesetzt werden. 9.
-
Seite 7: Entsorgungshinweis
(Hg, Cd, Pb), bedeutet dies, dass die Batterie/der Akku mehr als 0,0005 Masseprozent Quecksilber (Hg) mehr als 0,002 Masseprozent Cadmium (Cd) oder mehr als 0,004 Masseprozent Blei (Pb) enthält. digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 7 10.02.17 10:54... - Seite 8 2. Entsorgungshinweis In den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für Batterien/Akkus sind Sie gesetzlich verpflichtet, Batterien/Akkus einer vom normalen Siedlungsabfall getrennten Entsorgung zuzuführen. Sofern Ihr Produkt oder ein Zubehörteil nicht mehr benötigte Batterien/ Akkus enthält, entnehmen Sie diese bitte entsprechend dem Kapitel über den sicheren Batteriewechsel.
-
Seite 9: Garantie / Gewährleistung
Gewährleistungs- bzw. Garantiefall dar. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet. Ein Absturz der Betriebs-Software stellt keinen Gewährleistungs- bzw. Garan- tiefall dar. digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 9 10.02.17 10:54... -
Seite 10: Fernbedienung Und Anschlüsse
4. Fernbedienung Bedienungsanleitung bda_digiHD_TS4_mobil_EF.indd 10 10.02.17 10:54... - Seite 11 Schaltet zwischen dem Radio / TV Programm hin und her. FF/RW Dient zum Spulen bei Filmen und Aufnahmen. keine Funktion keine Funktion Timer Öffnet die Timerliste. Aspect Schaltet die verschiedenen Seitenverhältnisse durch. digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 11 10.02.17 10:54...
-
Seite 12: Anschlüsse
4. Anschlüsse a. Verbindung des LNBs mit den LNB-Eingängen (LNB IN) des DVB-Receivers. b. HDMI Verbindung zum Fernseher c. Scart Verbindung zum Fernseher (optional) d. Netzwerkanschluss zur Einbindung in ein Heimnetzwerk (optional) e. Digitaler Audioausgang zum Anschluss an einen Surround Verstärker. -
Seite 13: Dvb-S
Verstärkers. Es stehen abhängig vom jeweiligen Sender, die Abtastraten von 32, 44.1 und 48 kHz zur Verfügung. Ebenso steht an diesem Ausgang, falls gesendet, das Dolby Digital- Signal (AC3) zur Verfügung. digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 13 10.02.17 10:55... -
Seite 14: Wichtige Hinweise Zur Bedienung
5. Wichtige Hinweise zur Bedienung Durch die Verwendung eines sogenannten „On Screen Display“ (Bildschirmeinblendungen) wird die Bedienung des Receivers vereinfacht und die Anzahl der Fernbedienungstasten verringert. Alle Funktionen werden auf dem Bildschirm angezeigt und können mit wenigen Tasten gesteuert werden. Zusammengehörende Funktionen sind als „MENÜ“... - Seite 15 Drücken Sie die BLAUE Taste. Auf dem TV erscheint nun eine Tastatur zur Eingabe des neuen Namens. Mit OK bestätigen Sie den ausge- wählten Buchstaben. OK speichert den neuen Namen digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 15 10.02.17 10:55...
-
Seite 16: Epg
6.2. EPG Um das Menü zu öffnen drücken Sie die Menü-Taste und wählen Sie mit den Tasten LINKS/RECHTS den Menüpunkt Programm und mit den Pfeiltasten HOCH/RUNTER den Punkt EPG. OK Taste (Buch): Wählen Sie mit der HOCH/RUNTER Taste die Sendung auf die Sie einen Timer setzen möchten. -
Seite 17: Verlauf Liste
Sendern. Mit der ▲/▼Taste können Sie einen Kanal auswählen, mit OK wird dieser angezeigt. Aus: Beim Drücken der RECALL Taste wird direkt der zuvor gesehene Sender angezeigt. Es wird zwischen zwei Sendern hin und her geschaltet. digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 17 10.02.17 10:55... -
Seite 18: Timer Liste
6.5. Timer Liste Springt in die Timerliste. Dort können Sie die programmierten Timer sehen oder neue Timer hinzufügen. Mehr Informationen im Kapitel 8 7. Bildeinstellungen Hier können Sie Einstellungen zur Bildausgabe vornehmen. 7.1. Seitenverhältnis Wählen Sie hier das Seitenverhältnis entsprechend Ihrem TV-Gerät. Optionen: AUTO, 16:9 Vollbild, 16:9 PillarBox, 16:9 Pan&Scan, 4:3 LetterBox, 4:3 Pan&Scan, 4:3 Vollbild. -
Seite 19: Auflösung (Hdmi)
1080p(50Hz): NTSC oder PAL TV-System 7.3. Farbsystem Stellen Sie hier das Format ein das zu Ihrem TV-Gerät passt. In Europa ist dies im Normalfall PAL. NTSC: Für NTSC TV-Geräte PAL: Für PAL TV-Geräte digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 19 10.02.17 10:55... -
Seite 20: Signalart (Scart)
7.4. Signalart (Scart) Stellen Sie hier das Format für den Scart-Ausgang ein. 8. Sendersuche Im das Menü zu öffnen drücken Sie die Menü-Taste und wählen Sie mit den Tasten ◄/► den Menüpunkt Kanalsuche Starten und mit den Pfeiltasten ▲/▼ die Unterpunkte. 8.1. -
Seite 21: Satellit Bearbeiten
Satelliten einen Namen, das Band sowie die Gradzahl und die Ausrichtung an. (z.B. Astra, Ku, 19,2°,Osten) GELBE Taste (Löschen): Löscht den ausgewählten Satelliten. Bestätigen Sie mit der OK-Taste. EXIT zum Abbrechen. digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 21 10.02.17 10:55... -
Seite 22: Automatischen Suchlauf Starten
OK Taste: Sollten Sie mehrere Satelliten auf einmal absuchen wollen, können Sie diese mit der OK Taste markieren. Die ausgewählten Satelliten erhalten einen Haken. Der Suchlauf startet mit der BLAUEN Taste. EXIT Taste (EXIT): Schließt das Menü und kehrt zum vorherigen Menü zurück. Alle vorgenomme- nen Einstellungen werden vor dem verlassen automatisch gespeichert. -
Seite 23: Senderliste Sichern/Laden
Sie mit der OK-Taste. Die Kanalliste wird nun wieder- hergestellt. Sichern auf USB: Speichert die aktuelle Kanalliste. Wir Empfehlen: Speichern Sie die Kanalliste nach jeder Änderung auf einem USB Stick ab digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 23 10.02.17 10:55... -
Seite 24: Zeiteinstellungen
9. Zeiteinstellungen Um das Menü zu öffnen drücken Sie die Menü-Taste und wählen Sie mit den Tasten ◄/► den Menüpunkt Zeiteinstellungen und mit den Pfeiltasten ▲/▼ die Unterpunkte. 9.1. Zeitausgleich Auto: Stellt die Uhrzeit und das Datum entsprechend dem vom Stream empfangenen Informationen ein. -
Seite 25: Auto Ein-/Ausschalten
Wählen Sie hier die Sprache für das Menü. 10.2. Untertitelsprache Optionen: Bei „Aus“ werden keine Untertitel eingeblendet. Wählen Sie die Untertitelsprache aus die eingeblendet werden soll. Sobald ein Untertitel in der ausgewählten Sprache erkannt wird, wird dieser eingeblendet. digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 25 10.02.17 10:55... -
Seite 26: Tonspur
10.3. Tonspur Sollten verschiedene Audiosprachen verfügbar sein, wird die hier ausgewählte Tonspur wiedergegeben. Sollte die ausgewählte Sprache nicht verfügbar sein, wird automatisch die erste Tonspur wieder gegeben. 10.4. Digital-Audio Aus: Der digitale Ausgang gibt keinen Ton aus. PCM: Der digitale Ausgang gib immer einen Stereoton aus. RAW HDMI On: Der digitale Ausgang gibt den Original-Stream, so wie er gesendet wird, aus. -
Seite 27: System
Provider unterstützt! 11.2. PIN ändern Ändern Sie hier den Pin Code in dem Sie zuerst den alten Pin Code eingege- ben und dann zweimal den neuen Pin Code. digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 27 10.02.17 10:55... -
Seite 28: Werkseinstellungen Wiederherstellen
11.3. Werkseinstellungen wiederherstellen Setzt den Receiver in den Auslieferzustand zurück. Es werden alle Einstellungen, sowie Kanäle gelöscht. Zum Zurücksetzen muss das Passwort eingegeben werden. (Standard 000000). 11.4. Informationen Zeigt die Soft- und Hardwareversion des Geräts an. Diese Daten werden beim Kontakt mit dem Service benötigt. -
Seite 29: Software Aktualisieren
Sie die Option auf „Aus“ und geben Sie die Adressen von Hand ein. Hinweis! Das Aufspielen von falscher bzw. beschädigter Software kann zum Defekt des Geräts führen. Ein solcher defekt ist kein Garantiefall. digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 29 10.02.17 10:55... -
Seite 30: Usb Und Apps
12. USB und Apps Um das Menü zu öffnen drücken Sie die Menü-Taste und wählen Sie mit den Tasten ◄/► den Menüpunkt USB und mit den Pfeiltasten ▲/▼ die Unterpunkte. 12.1. Mediaplayer 12.1.1. Musik Öffnet den Player um Musikdateien vom USB-Speichermedium wieder zugege- ben. -
Seite 31: Film
Anzeigedauer: Legt fest wie lang ein Bild während der Slideshow angezeigt wird Übergangseffekt: Wählen Sie verschiedene Übergänge zwischen den Bildern Seitenverhältnis: Legt fest ob das Bild im Original Format oder als Vollbild auf dem TV angezeigt werden soll digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 31 10.02.17 10:55... -
Seite 32: Filmeinstellungen
12.3. Filmeinstellungen Schriftgröße: Legen Sie die Größe der Untertiteleinblendung fest. Hintergrund: Legt den Hintergrund der Untertitel fest. Schriftfarbe: Legt die Schriftfarbe der Untertitel fest. Disk: Zeigt den Name des Speichermediums an 12.4. Formatieren Format: Bei mehr als einem USB-Anschluss können Sie hier das Speichermedium, welches Formatiert werden soll, wählen. -
Seite 33: Internet Apps
Play-Taste: Öffnet den Suchdialog. Geben Sie hier den Name der Stadt oder die Postleitzahl ein. Zifferntasten 1-9: Wählen Sie die Position an der der nächste Ort gespeichert werden soll. Gelbe Taste: Speichert den gesuchten Ort, an der ausgewählten Position. digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 33 10.02.17 10:55... -
Seite 34: Rss Feed
12.5.3. RSS Feed Zeigt RSS Feeds auf dem TV-Gerät an. Rote Taste: Fügt einen RSS-Feed hinzu. Geben Sie hierzu die Adresse des Feeds ein. Grüne Taste: Öffnet das Fenster zum Ändern der Adresse des Feeds. Gelbe Taste: Löscht den ausgewählten Feed. OK Taste: Öffnet den ausgewählten Feed. -
Seite 35: Timer
Vorlaufzeit: Fügt die eingestellte Zeit zum Anfang der Sendung hinzu. OK Taste speichert den Timer. Im Zeitplan sehen Sie eine Übersicht aller programmierten Timer. Sie können diese mit den FARB Tasten bearbeiten. digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 35 10.02.17 10:55... -
Seite 36: Manueller Timer
13.2. Manueller Timer Drücken Sie die BLAUE Taste auf der Fernbedienung. Es öffnet sich das Fenster mit der Timerübersicht. Sie sehen hier alle programmierten Timer. Die ROTE Taste öffnet das Timer-Liste. Sendertyp: Wählen Sie ob Sie einen Radio oder einen TV Kanal Timer setzen wollen. -
Seite 37: Unicable (En50494 / En50607)
▲/▼Taste den Punkt UNICABLE A aus und bestätigen mit OK. Geben Sie nun die Kanal- bzw. Bandnummer die zu Ihrer Frequenz gehört ein. (1-24). Ihre Frequenz können Sie mit den ZIFFERN Tasten 0-9 eingeben. Die BLAUE Taste startet den Suchlauf. digiHD TS 4 mobil EF bda_digiHD_TS4_mobil_EF.indd 37 10.02.17 10:55... -
Seite 38: Easyfind Funktion
15. EasyFind Funktion Sollten Sie eine EasyFind Antenne oder oder ein Easyfind LNB besitzen, aktivieren Sie wie folgt die Easyfind-Funktion in Ihrem Receiver und richten Sie dann die Antenne ein. Um die Funktion zu öffnen drücken Sie die Menü-Taste und wählen Sie mit den Tasten ◄/►den Menüpunkt Kanalsuche Starten und mit den Pfeiltasten ▲/▼... -
Seite 39: Service
Technische Hotline für Deutschland: 02676 / 9520101 Gerne können Sie auch eine E-mail an service@telestar.de oder ein Fax an 02676 / 9520159 senden. Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein: Für Deutschland:... -
Seite 40: Ce Hinweis
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen. Hiermit erklärt die TELESTAR DIGITAL GmbH, dass sich das Gerät TELESTAR digiHD TS 4 mobil EF in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Niedrigspannungsrichtlinie 2014/35/EU sowie der EMV Richtlinie 2014/30/EU befindet.
