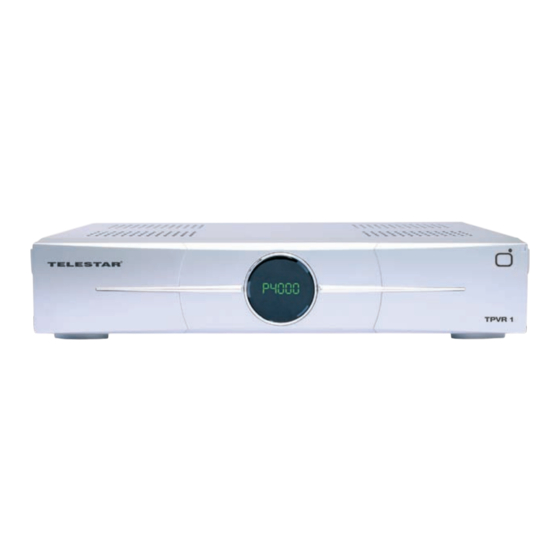

Telestar TPVR 1 Bedienungsanleitung
Dvb receiver
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Telestar TPVR 1
Inhaltszusammenfassung für Telestar TPVR 1
- Seite 1 Bedienungsanleitung TELESTAR TPVR 1 80 GB Festplatte...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . 2 2 Abbildungen . - Seite 3 7 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 7 .1 Ein- und Ausschalten .
-
Seite 4: Technische Hotline
(0,14 €/min) oder 00 49-65 95-900 300 4 Gerne können Sie auch eine E-mail an service@telestar .de oder ein Fax an 0049-65 95-900 300 3 senden . Sollten wir das Problem auf diesem Wege nicht lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender Adresse ein: Für Deutschland: TELESTAR Servicecenter, Vulkanhöhe / An der B 410 , D-5455 Dreis-Drück... - Seite 5 Display Menü aufrufen Programmwechsel; im Menü nach oben bzw . unten bewegen . Eingabebestätigung im Menü . Lautstärke regeln; im Menü nach links bzw . rechts bewegen . Gerät ein/aus- schalten Antennen- Scartbuchse Video- Stromver- eingang ausgang sorgung Audio- Antennen- RS 3 Audio- Scart-...
-
Seite 6: Bitte Zuerst Lesen
3 Bitte zuerst lesen > Bevor Sie mit der Inbetriebnahme des Gerätes beginnen, überprüfen Sie zunächst die Lieferung auf Vollständigkeit . Im Lieferumfang sind enthalten: 1 Receiver, 1 Fernbedienung, 1 Bedienungsanleitung, 1 Garantiekarte, Batterien (1,5V Microzelle AAA) . > Legen Sie die beiliegenden Batterien unter Berücksichtigung der eingeprägten Polarität in das Batteriefach der Fernbedienung ein . -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr neues Gerät in Betrieb nehmen . Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind . > Um eine ausreichende Belüftung zu gewährlei- sten, stellen Sie das Gerät auf einen glatten, ebe- nen Untergrund und legen keine Gegenstände auf den Deckel des Gerätes . -
Seite 8: Entsorgung Von Elektrischen Und Elektronischen Geräten
Entsorgung von elektrischen und elektronischen Geräten Dieses Symbol auf einem Artikel oder auf einer Verpackung zeigt an, daß der Artikel nicht im üblichen Haushaltsmüll entsorgt werden kann . Der Artikel muß an einem entsprechenden Sammelpunkt für die Rücknahme und Wiederverwertung alter elektrischer und elektroni- scher Geräte abgegeben werden . -
Seite 9: Anschluß
4 Anschluß Die im folgenden erscheinenden Verweise a b c usw . beziehen sich auf die Zeichnung auf Seite 8 . 4.1 Netzanschluß Der Digital-Receiver sollte erst dann an das Stromnetz angeschlossen werden, wenn das Gerät komplett mit den zugehörigen Komponenten verkabelt ist . Dadurch werden Zerstörungen des Digital-Receivers oder anderer Komponenten ausgeschlossen . -
Seite 10: Erstinstallation
5 Erstinstallation Nachdem Sie die Sicherheitshinweise gelesen und das Gerät wie in Kapitel 4 beschrieben angeschlossen haben, schal- ten Sie nun wie in Kapitel 7 beschrieben das Gerät ein . Bei der ersten Inbetriebnahme des Gerätes erscheint das Menü Erstinstallation . (Bild 5-1) Hier können Sie auf einfache Art und Weise die wichtigsten Einstellungen des Digital- Receivers vornehmen . -
Seite 11: Hauptmenü
6 Hauptmenü Durch Drücken der Taste MENÜ auf der Fernbedienung gelangen Sie zum Hauptmenü (Bild 6-1) . Die einzelnen Punkte im Menü können Sie mit Hilfe der Pfeiltasten auf/ ab anwählen . Mit der Taste OK bestätigen Sie den augewählten Menü- Punkt . -
Seite 12: Programmsuche
Das Programm wird danach nicht mehr in der Liste erschei- nen . Drücken Sie die Taste OK erneut um die Löschung rück- gängig zu machen . 6.2 Programmsuche Sie können einen automatischen oder manuellen Suchlauf starten um alle, an Ihrem Standort verfügbaren Programme (Bild 6-4) zu suchen . -
Seite 13: Programmsperre
6.3.1 Programmsperre Unter dem Punkt Kanalsperre kann können Sie die Kindersicherungs- Funktion aktivieren oder deaktivieren . Wählen Sie dazu entsprechend Ja oder Nein aus . (Bild 6-11) 6.3.2 Kindersicherungseinstellung (Bild 6-11) Hier können Sie einzelne Programme vor unbefugtem Zugang sperren . Wählen Sie mit Hilfe der Pfeiltasten auf/ ab das zu sperren- de Programm aus und bestätigen Sie mit OK . -
Seite 14: Videoausgabe
Bestätigen Sie die Eingabe mit OK . 6.4.3 Videoausgabe In diesem Punkt kann das Videoformat eingestellt werden . Sollten Sie einen Fernseher besitzen der das RGB Format unterstützt wählen Sie RGB . Ansonsten wählen Sie bitte CVBS . Bestätigen Sie die Eingabe mit OK . (Bild 6-17) 6.4.4 Speisespannung (Bild 6-17) Hier können Sie die Speisespannung für eine Antenne mit... -
Seite 15: Timer Liste
Zeit einstellen: Stellen Sie hier mit Hilfe der Zifferntastatur die aktuelle Uhrzeit ein . 6.4.8 Timer Liste Im Systemzeitplan sind alle programmierten Aufnahmen ent- halten, die hier bearbeitet werden können . Diese Funktion kann auch über den Hauptmenüpunkt Record Guide aufgerufen werden . (Bild 6-22) siehe dazu auch 6 .7 6.5 Spiele... -
Seite 16: Record Guide
6.7 Record Guide Im Record Guide können Sie Aufnahmen verwalten, neue Zeiten für Aufnahmen setzen, Aufnahmen umbenennen oder sich Informationen über die Kapazität der Festplatte anzeigen lassen . (Bild 6-26) Wählen Sie mit Hilfe der Pfeiltasten auf/ ab den Punkt Record Guide und bestätigen Sie mit OK . -
Seite 17: Aufnahme Timerliste
Sie können außerdem den Namen der Aufnahme ändern . Betätigen Sie dazu im Optionsfenster die grüne Taste „Rename“ . Mit Hilfe der Pfeiltasten auf/ ab/ rechts/ links können die einzelnen Buchstaben angewählt werden . Bestätigen Sie diese mit OK . Ist der Name vollständig eingegeben bestäti- gen Sie die Eingabe im Feld OK . -
Seite 18: Hdd Control
Wählen Sie mit Hilfe der Pfeiltatsen auf/ ab einen Timer an und bestätigen Sie mit OK . Es erscheint ein Detail Fenster des augewählten Timers . Kanaltyp: Wählen Sie ob es sich um eine TV oder eine Radiosendung handelt, die aufgezeichnet werden soll . -
Seite 19: Bedienung
Sie die rote Taste . Es erscheint eine Sicherheitsabfrage die mit OK bestätigt werden muss . (Bild 6-33) Hinweis: Mit einer Formatierung der Festplatte werden alle auf der Festplatte vorhandenen Aufzeichnungen gelöscht! 7 Bedienung 7.1 Ein- und Ausschalten (Bild 6-33) Schalten Sie den Receiver durch drücken der Standby Taste auf der Fernbedienung ein . -
Seite 20: Tv- Radio Umschaltung
der roten Taste kann ein Timer für die ausgewählte Sendung gesetzt werden . 7.5 TV- Radio Umschaltung Mit Hilfe der Taste TV/ Radio können Sie den Receiver vom TV Betrieb in den Radio Betrieb umschalten . Es erscheint ein Hintergrundbild . Durch erneutes Drücken der Taste gelangen Sie wieder zum TV- Betrieb (Bild 7-4) . -
Seite 21: Festplatten/ Aufnahmefunktionen
über die Taste Tonstummschaltung komplett ausgeschaltet werden . Drücken Sie die Taste erneut wird der Ton wieder eingeschaltet . 8 Festplatten/ Aufnahmefunktionen Das Gerät ist mit einer Festplatte ausgerüstet, die es Ihnen ermöglicht Sendungen ohne einen Videorecorder aufzuzeichnen . Hinweis: Das Gerät darf nur mit der eingebauten Festplatte berieben werden . -
Seite 22: Fehlersuchhilfen
9 Fehlersuchhilfen Fehler Mögliche Ursache Abhilfe Kein Bild, kein Ton, Keine Netzspannung Netzkabel und Stecker prüfen Display/LED leuchtet nicht Kein Empfang bei Programmen, Antenne verstellt oder defekt Antenne überprüfen die vorher in Ordnung waren Programm wird auf einem ande- Suchlauf vornehmen ren Träger übertragen Programm wird nicht mehr keine... -
Seite 23: Technische Daten
10 Technische Daten DVB-T-Tuner: Eingangsfrequenzbereich 174… 30MHz 470… 860MHz Ein / Ausgangsimpedanz 75 Ohm Tuner Eingang IEC Buchse Tuner Ausgang IEC Stecker Videosysteme Pal I, B/G, Secam B/G Bandbreite 7/8MHz schaltbar Demodulation COFDM k/8k Antennenspeisung 5V/0,1A schaltbar Videodekodierung MPEG- und MPEG-1 kompatibel Videostandart Pal / 5Hz Aktive Bildfläche... - Seite 24 Festplatte 80GB, 700u/min Aufnahmekapazität ca . 50 Stunden, abhängig über SI Daten Maße 58mm x 160mm x 4mm (BxHxT) Gewicht 450g Komplett mit Verpackung 300g Umgebungstemperatur +10 bis +40°Celsius Stromaufnahme Betieb: max . max . 14,4 W Standby: max 7,W Stromversorung Über Steckernetzteil, 1V/3A...
