5. Messungen

5.1. Spannungsmessung

Niemals eine Spannungsquelle anschließen, solange die Messbuchsen für die
Strommessung belegt sind - Stromschlag- und Brandgefahr!
Die Eingangsspannungen dürfen nicht den Wert 1000 V AC/DC überschreiten.
Messen Sie niemals an unbekannten Messobjekten, deren Spannung größer
als diese Werte sein könnte.
Messspitzen immer hinter dem Sicherheitskragen erfassen, niemals die blan-
ken Messspitzen berühren!
Nach jeder Messung, Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.
Gleichspannung

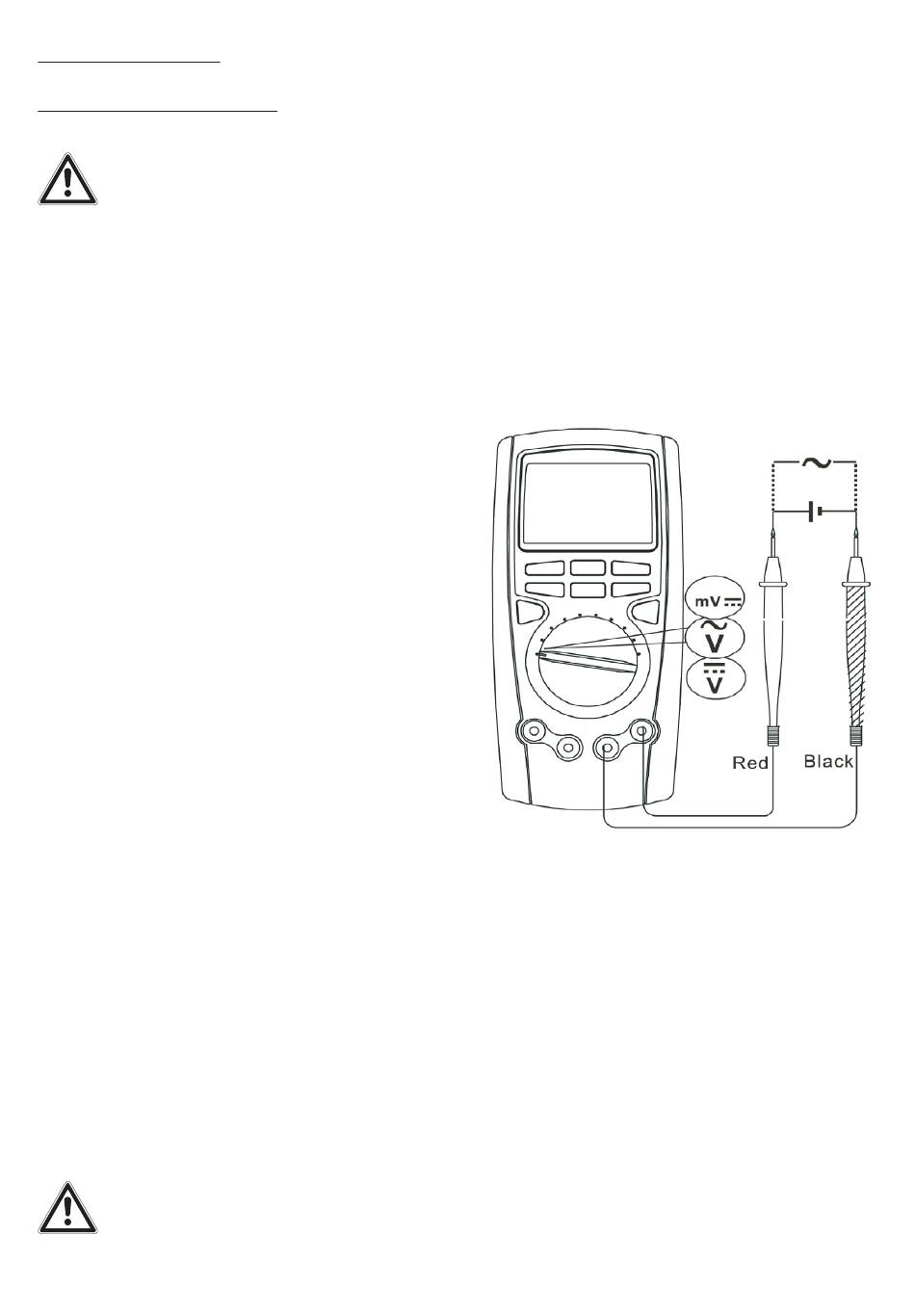

· Stecken Sie den Stecker der schwarzen
Messleitung in die Buchse COM.
· Stecken Sie den Stecker der roten Messlei-
tung in die Buchse V/Ω
· Wählen Sie eine der Spannungsmessfunk-
tionen an (siehe Kapitel 4 und Bild rechts).
In der Grundeinstellung erscheint „DC" im
Display. Ist dies nicht der Fall (Anzeige
AC), dann wählen Sie DC-Messung mit der
blauen Taste an.
· Legen Sie die Messspitzen möglichst pol-
richtig an das Messobjekt an. Erscheint vor
dem Messwert ein Minuszeichen, ist die
Messspannung verpolt angelegt.
· Erscheint bei automatischer Messbereichs-
wahl („Autorange" unter dem Messwert)
ein OL in der Anzeige, sofort Messspitzen
vom Messobjekt entfernen.
Wechselspannung
· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω
· Wählen Sie eine der Spannungsmessfunktionen an (siehe Kapitel 4 und Bild oben).
· In der Grundeinstellung erscheint „DC" links oben im Display.
· Wählen Sie AC-Messung mit der blauen Taste an, die Anzeige wechselt auf „AC".
· Bei Bedarf können Sie mit der gelben Taste die Funktion AC+DC (siehe Kapitel 4, Tasten-
funktionen) anwählen. Das Zurückschalten erfolgt mit der EXIT-Taste.
· Legen Sie die Messspitzen an das Messobjekt an.
· Erscheint bei automatischer Messbereichswahl („Auto" unter dem Messwert) ein OL in der
Anzeige, sofort Messspitzen vom Messobjekt entfernen.
Bitte beachten!
Der Eingangswiderstand beträgt für alle V-Bereiche 10 MΩ, im mV-Bereich beträgt er 2500
MΩ. Dies kann in sehr hochohmigen Messkreisen zu Messfehlern führen. Ist die Messkreis-
Impedanz weniger oder gleich 10 kΩ, ist der Messfehler vernachlässigbar (max. 0,1%).
