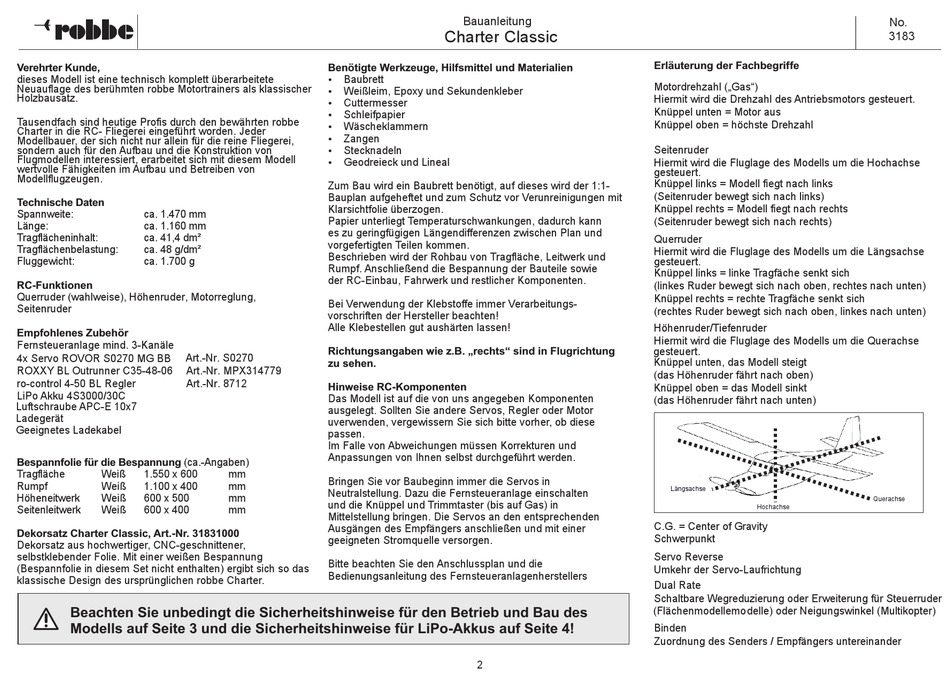

Verehrter Kunde,
dieses Modell ist eine technisch komplett überarbeitete
Neuauflage des berühmten robbe Motortrainers als klassischer
Holzbausatz.
Tausendfach sind heutige Profis durch den bewährten robbe
Charter in die RC- Fliegerei eingeführt worden. Jeder
Modellbauer, der sich nicht nur allein für die reine Fliegerei,
sondern auch für den Aufbau und die Konstruktion von
Flugmodellen interessiert, erarbeitet sich mit diesem Modell
wertvolle Fähigkeiten im Aufbau und Betreiben von
Modellflugzeugen.
Technische Daten
Spannweite:
ca. 1.470 mm
Länge:
ca. 1.160 mm
Tragflächeninhalt:
ca. 41,4 dm²
Tragflächenbelastung:
ca. 48 g/dm²
Fluggewicht:
ca. 1.700 g
RC-Funktionen
Querruder (wahlweise), Höhenruder, Motorreglung,
Seitenruder
Empfohlenes Zubehör
Fernsteueranlage mind. 3-Kanäle
Art.-Nr. S0270
4x Servo ROVOR S0270 MG BB
ROXXY BL Outrunner C35-48-06
Art.-Nr. MPX314779
ro-control 4-50 BL Regler
Art.-Nr. 8712
LiPo Akku 4S3000/30C
Luftschraube APC-E 10x7
Ladegerät
Geeignetes Ladekabel
Bespannfolie für die Bespannung (ca.-Angaben)
Tragfläche
Weiß
1.550 x 600
Rumpf
Weiß
1.100 x 400
Höheneitwerk
Weiß
600 x 500
Seitenleitwerk
Weiß
600 x 400
Dekorsatz Charter Classic, Art.-Nr. 31831000
Dekorsatz aus hochwertiger, CNC-geschnittener,
selbstklebender Folie. Mit einer weißen Bespannung
(Bespannfolie in diesem Set nicht enthalten) ergibt sich so das
klassische Design des ursprünglichen robbe Charter.
Beachten Sie unbedingt die Sicherheitshinweise für den Betrieb und Bau des
Modells auf Seite 3 und die Sicherheitshinweise für LiPo-Akkus auf Seite 4!
Benötigte Werkzeuge, Hilfsmittel und Materialien
Baubrett
Ÿ
Weißleim, Epoxy und Sekundenkleber
Ÿ
Cuttermesser
Ÿ
Schleifpapier
Ÿ
Wäscheklammern
Ÿ
Zangen
Ÿ
Stecknadeln
Ÿ
Geodreieck und Lineal
Ÿ
Zum Bau wird ein Baubrett benötigt, auf dieses wird der 1:1-
Bauplan aufgeheftet und zum Schutz vor Verunreinigungen mit
Klarsichtfolie überzogen.
Papier unterliegt Temperaturschwankungen, dadurch kann
es zu geringfügigen Längendifferenzen zwischen Plan und
vorgefertigten Teilen kommen.
Beschrieben wird der Rohbau von Tragfläche, Leitwerk und
Rumpf. Anschließend die Bespannung der Bauteile sowie
der RC-Einbau, Fahrwerk und restlicher Komponenten.
Bei Verwendung der Klebstoffe immer Verarbeitungs-
vorschriften der Hersteller beachten!
Alle Klebestellen gut aushärten lassen!
Richtungsangaben wie z.B. „rechts" sind in Flugrichtung
zu sehen.
Hinweise RC-Komponenten
Das Modell ist auf die von uns angegeben Komponenten
ausgelegt. Sollten Sie andere Servos, Regler oder Motor
uverwenden, vergewissern Sie sich bitte vorher, ob diese
passen.
Im Falle von Abweichungen müssen Korrekturen und
Anpassungen von Ihnen selbst durchgeführt werden.
mm
Bringen Sie vor Baubeginn immer die Servos in
mm
Neutralstellung. Dazu die Fernsteueranlage einschalten
mm
und die Knüppel und Trimmtaster (bis auf Gas) in
mm
Mittelstellung bringen. Die Servos an den entsprechenden
Ausgängen des Empfängers anschließen und mit einer
geeigneten Stromquelle versorgen.
Bitte beachten Sie den Anschlussplan und die
Bedienungsanleitung des Fernsteueranlagenherstellers
Bauanleitung
Charter Classic
2
Erläuterung der Fachbegriffe
Motordrehzahl („Gas")
Hiermit wird die Drehzahl des Antriebsmotors gesteuert.
Knüppel unten = Motor aus
Knüppel oben = höchste Drehzahl
Seitenruder
Hiermit wird die Fluglage des Modells um die Hochachse
gesteuert.
Knüppel links = Modell fiegt nach links
(Seitenruder bewegt sich nach links)
Knüppel rechts = Modell fiegt nach rechts
(Seitenruder bewegt sich nach rechts)
Querruder
Hiermit wird die Fluglage des Modells um die Längsachse
gesteuert.
Knüppel links = linke Tragfäche senkt sich
(linkes Ruder bewegt sich nach oben, rechtes nach unten)
Knüppel rechts = rechte Tragfäche senkt sich
(rechtes Ruder bewegt sich nach oben, linkes nach unten)
Höhenruder/Tiefenruder
Hiermit wird die Fluglage des Modells um die Querachse
gesteuert.
Knüppel unten, das Modell steigt
(das Höhenruder fährt nach oben)
Knüppel oben = das Modell sinkt
(das Höhenruder fährt nach unten)
Längsachse
Hochachse
C.G. = Center of Gravity
Schwerpunkt
Servo Reverse
Umkehr der Servo-Laufrichtung
Dual Rate
Schaltbare Wegreduzierung oder Erweiterung für Steuerruder
(Flächenmodellemodelle) oder Neigungswinkel (Multikopter)
Binden
Zuordnung des Senders / Empfängers untereinander
No.
3183
Querachse
