Verkabelung der Kanäle
September 2018
Prozedur
Die Verkabelung muss über die entsprechenden Anschlussklemmen und Pins des
Ausgangs erfolgen.

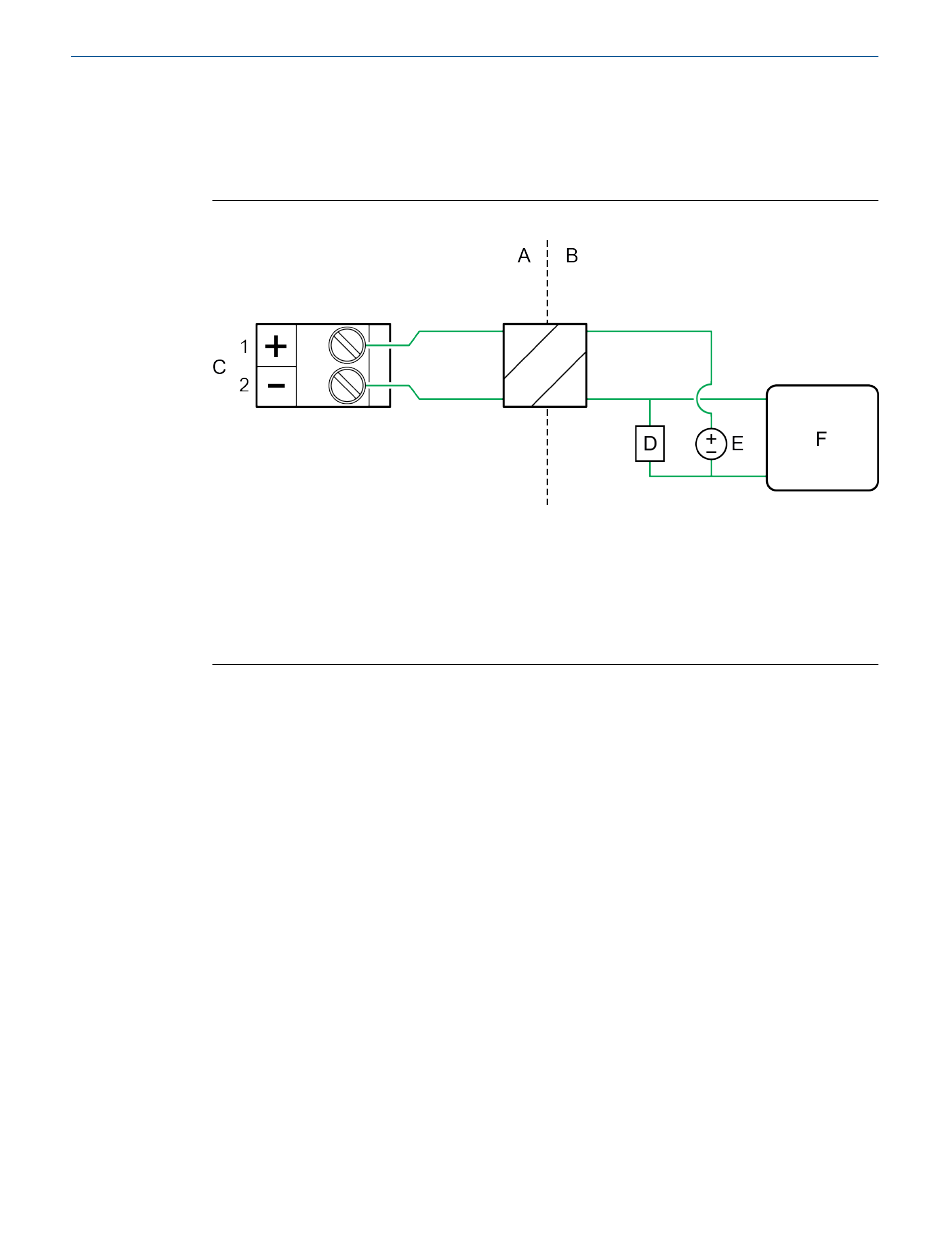

Abbildung 3-10: Verkabelung des Frequenz- oder Binärausgangs
A. Ex-Bereich
B. Ex-freier Bereich
C. Frequenzausgang
D. Widerstand mit 250-600 Ω
E. 24 V Nennspannung
F. Eingangsgerät
