SOMFY animeo IB+ Interface Gebrauchsanweisung Seite 2

Anschluss
2.
Der Abstand zwischen animeo IB+/IB Interface und Building Controller darf höchstens 2 Meter betragen.

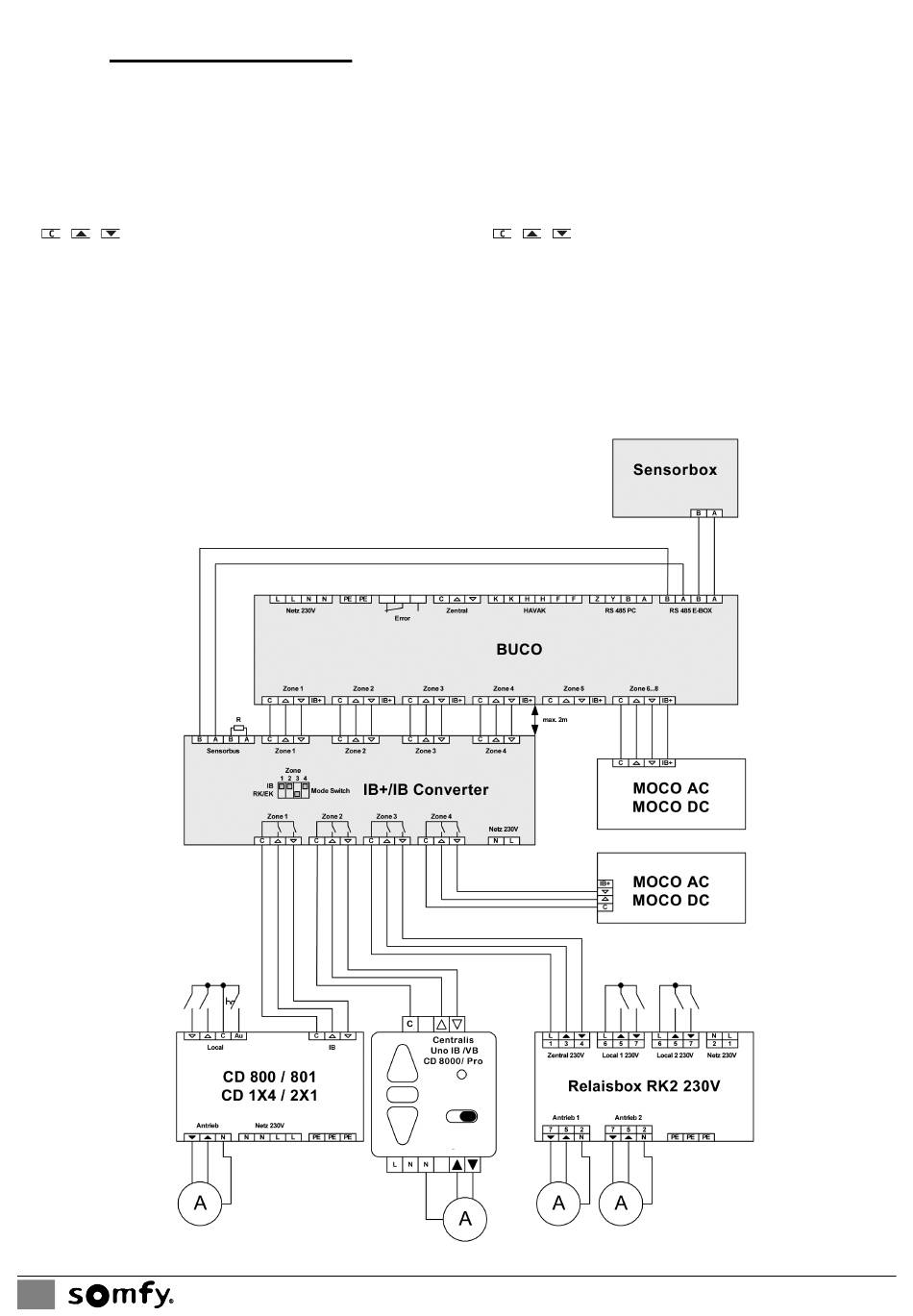

Schließen Sie das animeo IB+/IB Interface spannungslos an:
Eingang:
4 x , , : Eingänge der Bereiche (Zone 1 bis 4)
B, A: Anschluss von RS 485
N, L: Netzspannung
Nach dem Anschluss, legen Sie die Spannung am animeo IB+/IB Interface, am Building Controller und der Outside Sensor Box an.
Die Kommunikation zum Building Controller ist hergestellt, sobald die LED am animeo IB+/IB Interface drei Mal blinkt und dann zu
flackern anfängt.
2
IB+/IB Interface
Ausgang:
4 x , , : Potentialfreie Ausgänge der Bereiche
(Zone 1 bis 4)
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
