Textron Ransomes Super Certes 51 Sicherheits Und Bedienungs Anleitung
Textron Ransomes Super Certes 51 Sicherheits Und Bedienungs Anleitung

Textron Ransomes Super Certes 51 Sicherheits Und Bedienungs Anleitung

Ym, yp, yl, yj, yk serie
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

RANSOMES
Safety and Operation Manual
Manuel de Securite & de Fonctionnement
Veiligheids & Bedienings handleiding
Sicherheits und Bedienungs anleitung
Manuale d'istruzioni per I'uso e la Sicurezza

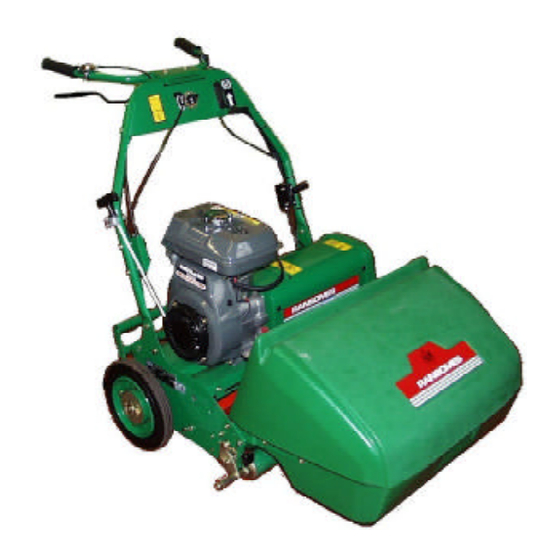

Super Certes 51 & 61, Super Bowl 51 & Marquis 51 & 61
Series: YM, YP, YL, YJ, YK - Engine type: Kubota GS130 & GS160
Product codes: LDFC050, LDFC060, LDFD070, LDAA040, LDCB020
WARNING: If incorrectly used this machine can cause se-
vere injury. Those who use and maintain this machine should
be trained in its proper use, warned of its dangers and should
read the entire manual before attempting to set up, operate,
adjust or service the machine.
AVERTISSEMENT : Risque de blessures graves en cas
d'utilisation incorrecte de la machine. Les opérateurs et le
personnel d'entretien doivent être formés et conscients des
dangers encourus. Ils doivent lire avec attention le manuel
avant d'essayer de monter, d'utiliser, de régler ou maintenir
la machine.
WAARSCHUWING: Bij verkeerd gebruik kan deze machine
ernstig lichamelijk letsel veroorzaken. Degenen die de ma-
chine gebruiken en onderhouden moeten worden getraind
in het juiste gebruik ervan, worden gewaarschuwd voor de
gevaren ervan en behoren de volledige handleiding
aandachtig te lezen alvorens de machine bedrijfs-klaar te
maken, te bedienen, af te stellen en/of te onderhouden.
WARNHINWEIS: Wenn diese Maschine nicht ordnungsgemäß
verwendet wird, können ernsthafte Verletzungen verursacht
werden. Personen, die diese Maschine verwenden und
warten, müssen in ihrer richtigen Verwendung ausgebildet
sein, auf die Gefahren aufmerksam gemacht worden sein
und die Anleitung ganz gelesen haben, bevor sie versuchen,
die Maschine aufzustellen, zu bedienen, einzustellen oder
zu warten.
AVVERTENZA: Questa macchina può causare gravi infortuni
se viene utilizzata in modo errato. Prima di accingersi ad
approntare, usare, mettere a punto o eseguire la
manutenzione di questa macchina, coloro che la utilizzano
ed i responsabili della manutenzione devono essere
addestrati all'impiego della macchina, devono essere informati
dei pericoli, e devono leggere l'intero manuale.
GB
F
NL
(RJ 100 111999)
D
I
¨
RANSOMES
Part No. 24278G (rev.0)
