1.1
Hinweise zu Sicherheitsanforderungen an Antennenanlagen
Ihre Antennenanlage muss den Sicherheitsanforderungen nach DIN EN 60728-11 (VDE 0855-1) entsprechen.
90

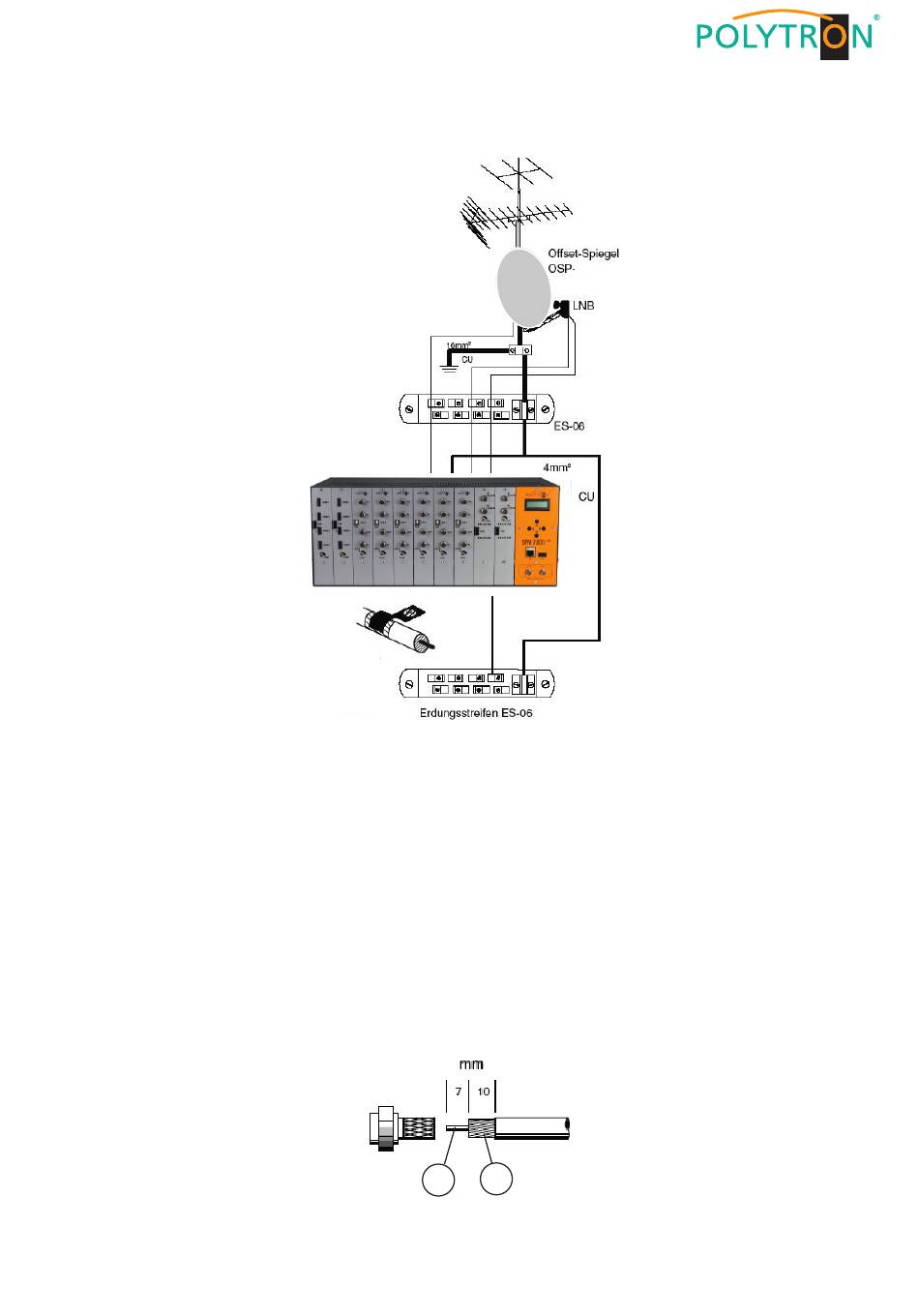

Bild 1
Verdrahtung der Antennenanlage
Bitte beachten:
Wegen Brandgefahr durch Blitzeinschlag ist es empfehlenswert, alle metallischen Teile auf einer nicht brennbaren
Unterlage zu montieren. Brennbar sind Holzbalken, Holzbretter, Kunststoffe etc.
Kopfstation erden
Kopfstation über die an der Rückseite angebrachte Erdungsklemme gemäß Bild 1 mit der Potenzialausgleichschiene
verbinden.
Koaxialkabel erden
Den weißen PVC-Außenmantel des Koaxialkabels im Bereich der Klemme entfernen. Abisoliertes Kabel in die Er-
dungsschiene gemäß Bild 1 einklemmen.
F-Stecker aufschrauben
F-Typ-Stecker auf das abisolierte Koaxialkabel (z.B. POKA 110 HD A+) aufschrauben. Achten Sie darauf, dass die
Abschirmung (Bild2/2) mit dem Innenleiter (Bild2/1) keinen Kurzschluss bildet.
2
1
Bild 2
Koaxialkabel konfektionieren
5
