WICHTIG!
Diese Seite ist identisch auch in TP und TSK Menu.
Der Richtungspfeil erleichtert die Entscheidung in welche Richtung (links oder rechts) drehen, auf Kurs zu
kommen.

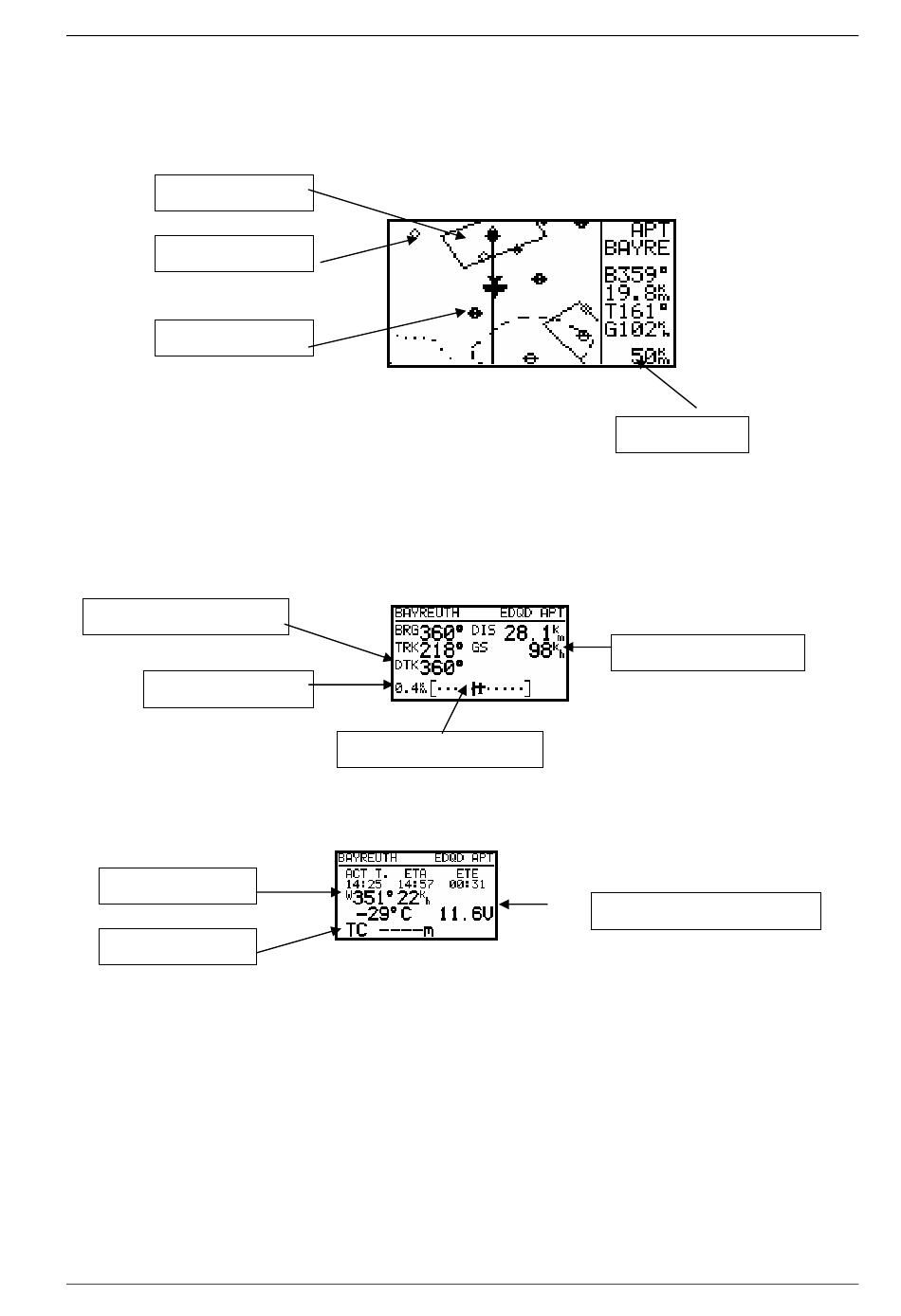

Nach dem drehen des UP/DOWN Selector erfolgt die graphische Anzeige. Diese Anzeige ist auch in TP gleich. In
TSK ist die Aufgabe zusätzlich graphisch dargestellt.
Lufträume
Wendepunkt
Flugplatz
ZOOM Stufe
Die Grafik - Anzeige ist so konzipiert, dass sich das Flugzeugsymbol immer in der Mitte des Displays befindet
(echtes "Mooving Map"). Den ZOOM - Masstab ändert man durch drehen des ZOOM - Drehschalters.
Die Flugplatz Namen werden mit 8 Zeichen und der ICAO - Bezeichnung auf dem Bildschirm dargestellt. Die
weiteren 4 Zeichen des Namens können mit der START- Taste eingesehen werden.
Weiter folgt noch eine Navigationsseite die man im SETUP ausschalten kann (Page 3 OFF)
Ausgew. Kurs (Radial)
Geschw. u. Grund
Entf. vom Kurs
VOR ähnliche Anz.
Nach drehen nach rechts.
Windanzeige
Batteriespann. bei 11V Alarm
Platzrunde
ETA (Estimated Time of Arrival) und ETE ( Estimated Time Elapsed) definieren die Ankunftszeit und die benötigte
Zeit bis zum Ziel. Gibt es keine Möglichkeit das Ziel zu erreichen (Track und Bearing divergieren) erscheinen
Sternchen.
Dieses Bild zeigt die Landebahnbefestigung an. C bedeutet Asphalt oder Beton und G bedeutet Gras.
