GRAPHIK

Die graphische Anzeige des LX 5000 bietet viele Informationen, ist aber gleichzeitig sehr benutzerfreundlich und
bietet dabei eine hohe Einstellungs-Freiheit. Durch vier Untermenüs wird die graphische Anzeige des
LX 5000 definiert ( SYMBOL, AIRSPACE, APT, TP)

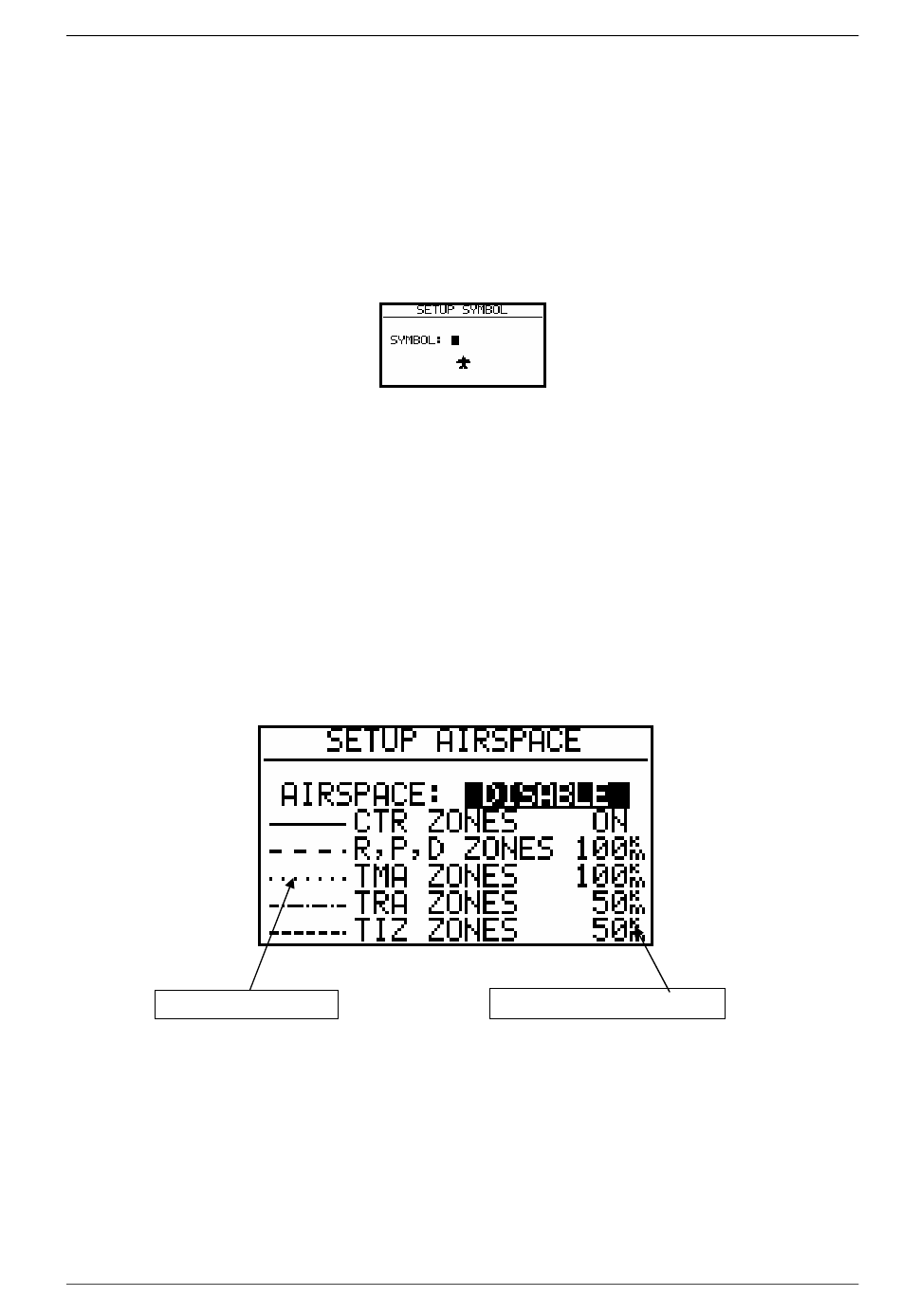

SYMBOL
Definiert die Grösse des Flugzeugsymbols auf dem Bildschirm.
AIRSPACE
Bei dieser Einstellung wird die Luftraumstruktur dargestellt. Eine Optimierung ist notwendig, um die Anzeige nicht
zu überlasten. Die Lufträume werden bei Neuauslieferung grundsätzlich ausgeschaltet (DIABLE). Die Auswahl
obliegt dem Piloten.
ON bedeutet dass der Luftraum auf dem Bildschirm angezeigt wird, mit OFF wird kein Luftraum angezeigt. Die
Zahlen (km) definieren mit welchem ZOOM Faktor der Luftraum auf dem Bildschirm angezeigt wird.
Beispiel
50 km bedeutet, dass der auf dem Bildschirm gezeigte Luftraum bei ZOOM, 50 km und kleiner ist.
Die vom Hersteller angebotene Variante ist folgende:
Luftraum Darstellung
•
CTR. Kontrollzone
•
R.P,D Sperrgebiete (restricted, prohibited, dangerous)
•
TRA Trainingszonen
•
TIZ „Traffic information zones"
•
TMA Terminalzonen
APT
Die Flugplätze werden auch graphisch dargestellt, diese Einstellung ermöglicht auch eine Optimierung.
Nur bei Zoom 50km und
