6

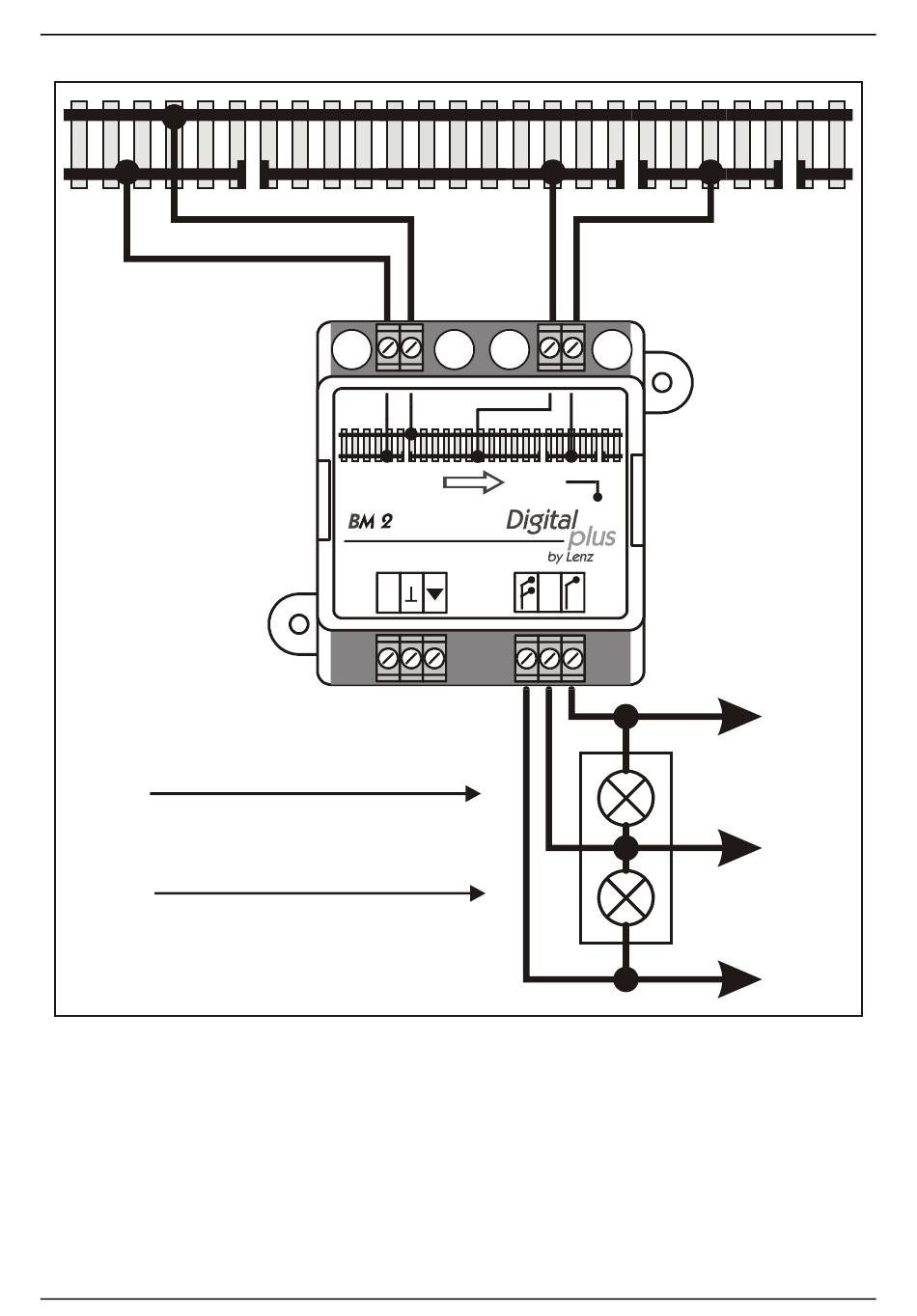

Grüne Lampe des Signals
(Fahrt)
Gelbe Lampe des Signals
(Langsamfahrt)
6.4.1
Verwendung von Lichtsignalen
Die Signaleingänge des BM2 werden ganz einfach mit den Glühbirnen des Lichtsignales
verbunden. Sie brauchen dann nur das Lichtsignal zu stellen, und schon weiß der BM2 wie er
zu reagieren hat.
Den Signaleingang "Fahrt" verbinden Sie mit der grünen Glühbirne Ihres Lichtsignals. Dieser
Signaleingang ist auf diese Weise selbstsichernd. Nur wenn eine Spannung anliegt, kann ein
Zug durchfahren. Sollte also die Versorgungsspannung des Signals einmal ausfallen, so wird
trotzdem der Zug angehalten.
1
2
3
O
Abbildung 2
Information BM2
4
C
