Folgende Tabelle zeigt die Zuordnung der Ader zum
Kathodenanschluss der LED zur korrespondierenden
Weiche:
Ader Nr.
Farbe
Weiche
Ader Nr.
1
schwarz
1
9
2
weiß
2
10
3
grau
3
11
4
violett
4
12
5
blau
5
13
6
grün
6
14
7
gelb
7
15
8
orange
8
16
Ader Nr.
Farbe
17
gelb
An diese Ader können die Kathoden zweier
LEDs zur Anzeige des Zustandes AUS / EIN
angeschlossen werden.
18
orange
wird nicht verwendet
Für den Anodenanschluss (langer Draht) der LEDs gilt
folgende Tabelle:
Ader Nr.
Farbe
19
rot
gemeinsamer Anschluss der Anode der
LEDs für Stellung "-" bzw. "AUS"
20
braun
gemeinsamer Anschluss der Anode der
LEDs für Stellung "+" bzw. "EIN"
Seite 4

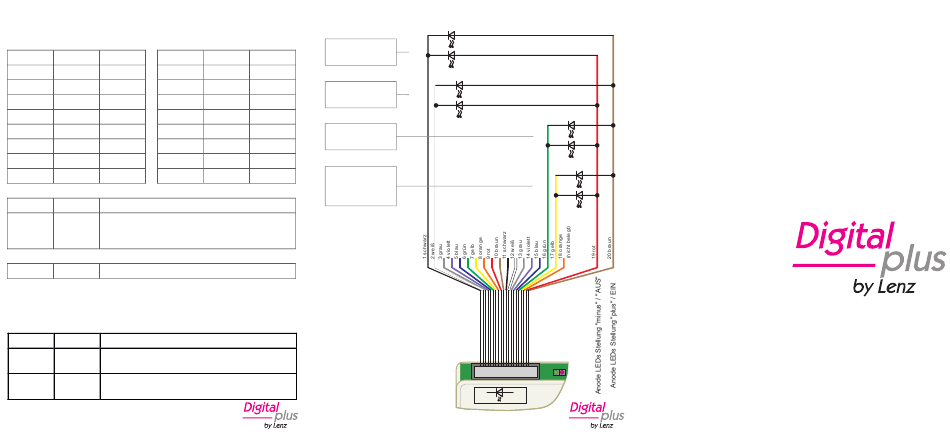

Das Prinzip des Anschlusses der Leuchtdioden (LEDs) zeigt die
folgende Abbildung:
LED-Paar für
Weiche 1
Farbe
Weiche
rot
9
braun
10
LED-Paar für
Weiche 2
schwarz
11
weiß
12
LED-Paar für
grau
13
Weiche 16
violett
14
blau
15
LED-Paar
grün
16
NOTAUS /
EIN (optional)
Seite 5
"+"
W 1
-
"
"
"+"
W 2
-
"
"
"+"
W 16
-
"
"
EIN
AUS
Information LY145
Ergänzungs-Set für LW150
B.B.10.0026
Art. Nr. 80145
2. Auflage 0715
