Shimano SG-S7051-11 Händlerbetriebsanleitung Seite 79

WARTUNG

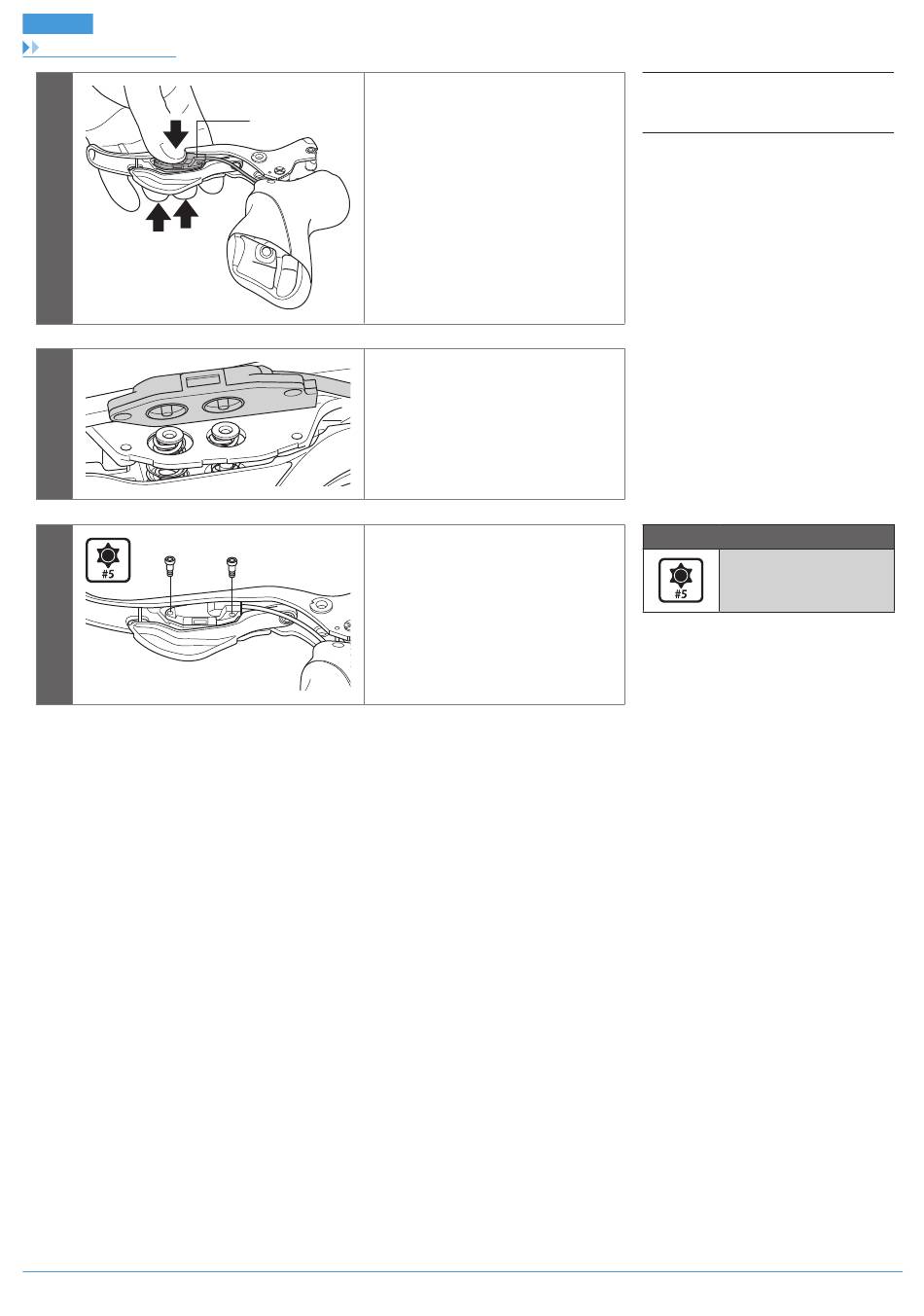

Montage der Schalteinheit
3
(B)
4
5
Drücken Sie die Schalteinheit mit der
Hand ein, so dass die Schalterfedern in
(A)
die Nuten der Knöpfe eingreifen und
drücken Sie die Schalttasten [X/Y]
vollständig hinein.
Heben Sie den Schalter etwas von der
Schaltereinstellplatte ab und
kontrollieren Sie, ob das Ende des
Gummis an der Schalteinheit sich an der
Taste befindet.
Lassen Sie die Schalteinheit zur
Einstellposition für die Einstellplatte der
Schalteinheit zurückkehren. Während Sie
sie von Hand drücken, betätigen Sie die
Schalttasten [X/Y] erneut und prüfen Sie,
dass sich die Schalter einschalten.
Bauen Sie den Schalter mit den
Schalterbefestigungsschrauben ein.
79
(A)
Schalteinheit
(B)
Schalttasten [X/Y]
Anzugsdrehmoment
0,18 Nm
