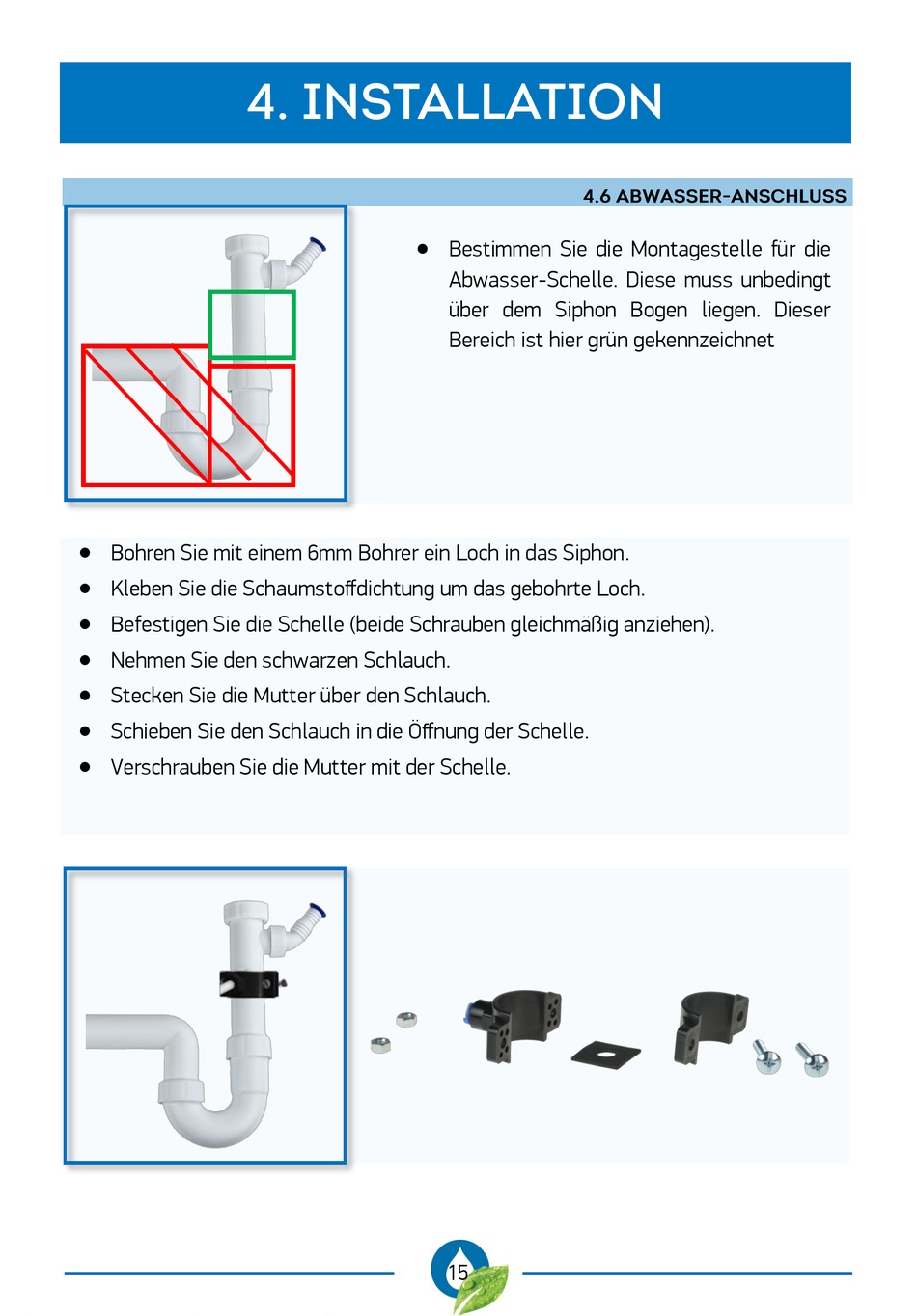

OsmoFresh Proline X3 Series Bedienungsanleitung Seite 15


Bohren Sie mit einem 6mm Bohrer ein Loch in das

Kleben Sie die Schaumstoffdichtung um das gebohrte Loch.

Befestigen Sie die Schelle (beide Schrauben gleichmäßig anziehen).

Nehmen Sie den schwarzen Schlauch.

Stecken Sie die Mutter über den Schlauch.

Schieben Sie den Schlauch in die Öffnung der Schelle.

Verschrauben Sie die Mutter mit der Schelle.

Bestimmen Sie die Montagestelle für die
Abwasser-Schelle. Diese muss unbedingt
über dem Siphon Bogen liegen. Dieser
Bereich ist hier grün gekennzeichnet
Siphon.
15
