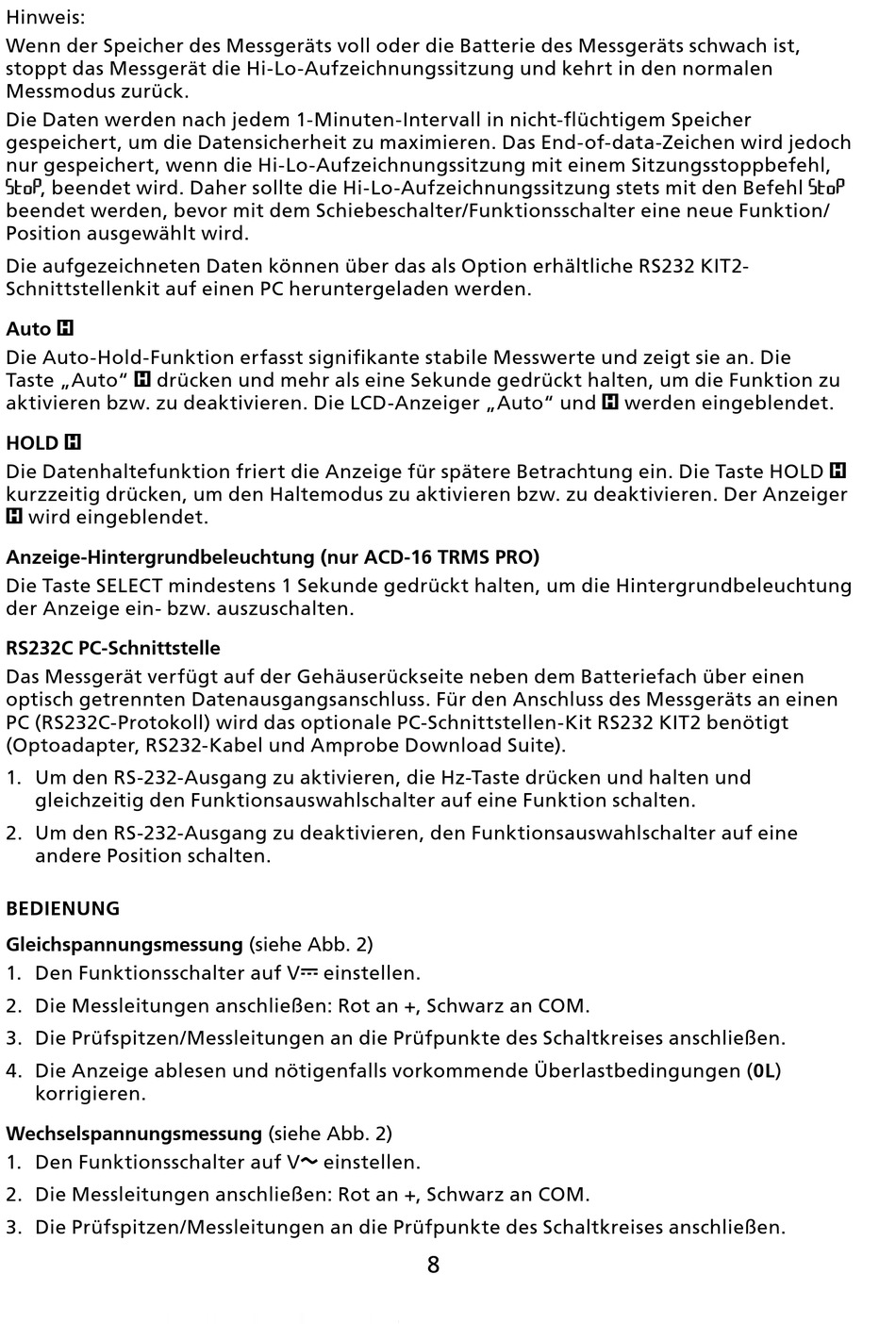

Hinweis:
Wenn der Speicher des Messgeräts voll oder die Batterie des Messgeräts schwach ist,
stoppt das Messgerät die Hi-Lo-Aufzeichnungssitzung und kehrt in den normalen
Messmodus zurück.
Die Daten werden nach jedem 1-Minuten-Intervall in nicht-flüchtigem Speicher
gespeichert, um die Datensicherheit zu maximieren. Das End-of-data-Zeichen wird jedoch
nur gespeichert, wenn die Hi-Lo-Aufzeichnungssitzung mit einem Sitzungsstoppbefehl,
, beendet wird. Daher sollte die Hi-Lo-Aufzeichnungssitzung stets mit den Befehl
beendet werden, bevor mit dem Schiebeschalter/Funktionsschalter eine neue Funktion/
Position ausgewählt wird.
Die aufgezeichneten Daten können über das als Option erhältliche RS232 KIT2-
Schnittstellenkit auf einen PC heruntergeladen werden.
Auto
Die Auto-Hold-Funktion erfasst signifikante stabile Messwerte und zeigt sie an. Die
Taste „Auto" drücken und mehr als eine Sekunde gedrückt halten, um die Funktion zu
aktivieren bzw. zu deaktivieren. Die LCD-Anzeiger „Auto" und werden eingeblendet.
HOLD
Die Datenhaltefunktion friert die Anzeige für spätere Betrachtung ein. Die Taste HOLD
kurzzeitig drücken, um den Haltemodus zu aktivieren bzw. zu deaktivieren. Der Anzeiger
wird eingeblendet.
Anzeige-Hintergrundbeleuchtung (nur ACD-16 TRMS PRO)
Die Taste SELECT mindestens 1 Sekunde gedrückt halten, um die Hintergrundbeleuchtung
der Anzeige ein- bzw. auszuschalten.
RS232C PC-Schnittstelle
Das Messgerät verfügt auf der Gehäuserückseite neben dem Batteriefach über einen
optisch getrennten Datenausgangsanschluss. Für den Anschluss des Messgeräts an einen
PC (RS232C-Protokoll) wird das optionale PC-Schnittstellen-Kit RS232 KIT2 benötigt
(Optoadapter, RS232-Kabel und Amprobe Download Suite).
1. Um den RS-232-Ausgang zu aktivieren, die Hz-Taste drücken und halten und
gleichzeitig den Funktionsauswahlschalter auf eine Funktion schalten.
2. Um den RS-232-Ausgang zu deaktivieren, den Funktionsauswahlschalter auf eine
andere Position schalten.
bEDIENUNg
gleichspannungsmessung (siehe Abb. 2)
1. Den Funktionsschalter auf V� einstellen.
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Prüfspitzen/Messleitungen an die Prüfpunkte des Schaltkreises anschließen.
4. Die Anzeige ablesen und nötigenfalls vorkommende Überlastbedingungen (0L)
korrigieren.
Wechselspannungsmessung (siehe Abb. 2)
1. Den Funktionsschalter auf V� einstellen.
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Prüfspitzen/Messleitungen an die Prüfpunkte des Schaltkreises anschließen.
