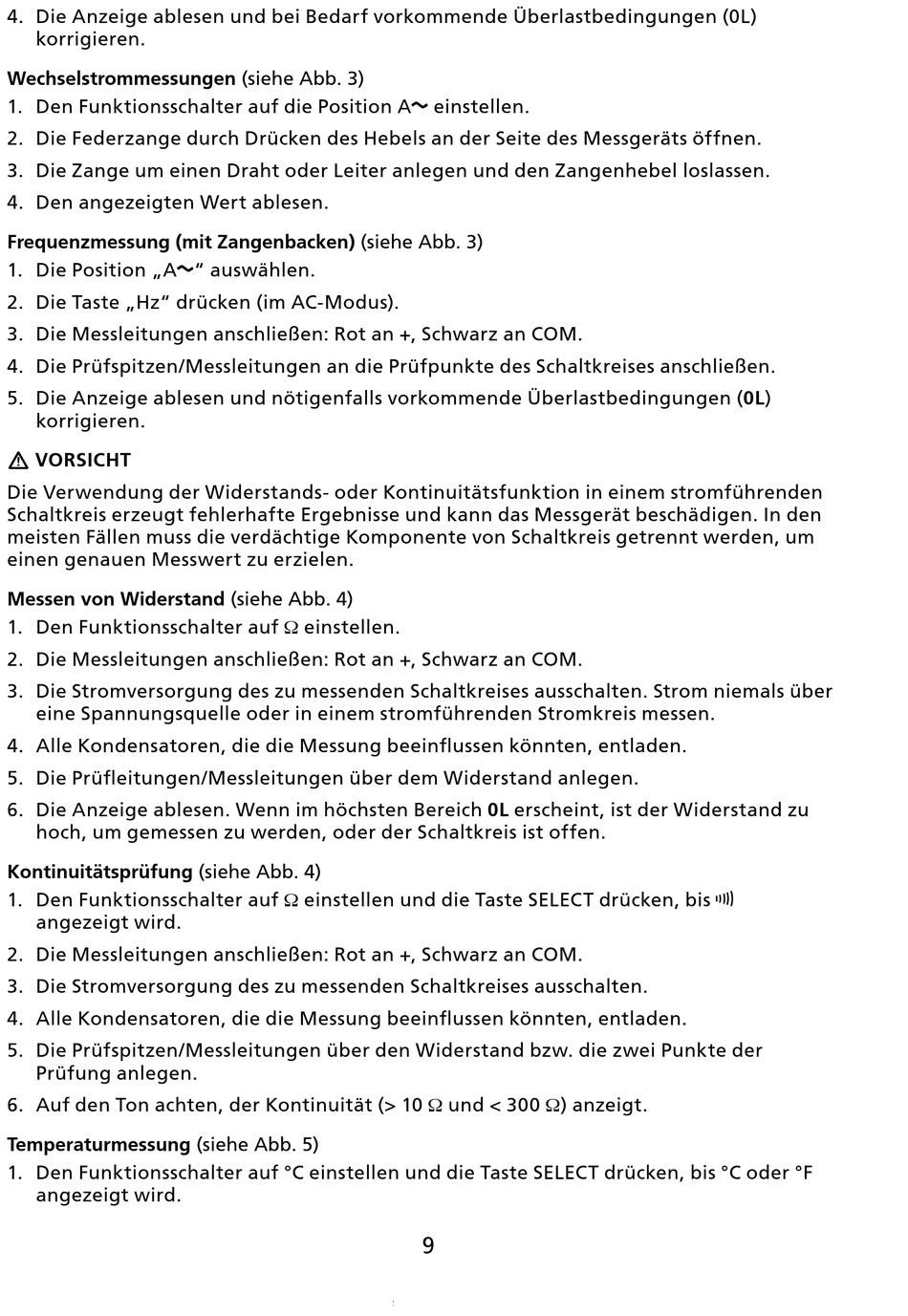

4. Die Anzeige ablesen und bei Bedarf vorkommende Überlastbedingungen (0L)
korrigieren.
Wechselstrommessungen (siehe Abb. 3)
1. Den Funktionsschalter auf die Position A� einstellen.
2. Die Federzange durch Drücken des Hebels an der Seite des Messgeräts öffnen.
3. Die Zange um einen Draht oder Leiter anlegen und den Zangenhebel loslassen.
4. Den angezeigten Wert ablesen.
frequenzmessung (mit Zangenbacken) (siehe Abb. 3)
1. Die Position „A�" auswählen.
2. Die Taste „Hz" drücken (im AC-Modus).
3. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
4. Die Prüfspitzen/Messleitungen an die Prüfpunkte des Schaltkreises anschließen.
5. Die Anzeige ablesen und nötigenfalls vorkommende Überlastbedingungen (0L)
korrigieren.
� VORSICHT
Die Verwendung der Widerstands- oder Kontinuitätsfunktion in einem stromführenden
Schaltkreis erzeugt fehlerhafte Ergebnisse und kann das Messgerät beschädigen. In den
meisten Fällen muss die verdächtige Komponente von Schaltkreis getrennt werden, um
einen genauen Messwert zu erzielen.
Messen von Widerstand (siehe Abb. 4)
1. Den Funktionsschalter auf Ω einstellen.
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Stromversorgung des zu messenden Schaltkreises ausschalten. Strom niemals über
eine Spannungsquelle oder in einem stromführenden Stromkreis messen.
4. Alle Kondensatoren, die die Messung beeinflussen könnten, entladen.
5. Die Prüfleitungen/Messleitungen über dem Widerstand anlegen.
6. Die Anzeige ablesen. Wenn im höchsten Bereich 0L erscheint, ist der Widerstand zu
hoch, um gemessen zu werden, oder der Schaltkreis ist offen.
kontinuitätsprüfung (siehe Abb. 4)
1. Den Funktionsschalter auf Ω einstellen und die Taste SELECT drücken, bis �
angezeigt wird.
2. Die Messleitungen anschließen: Rot an +, Schwarz an COM.
3. Die Stromversorgung des zu messenden Schaltkreises ausschalten.
4. Alle Kondensatoren, die die Messung beeinflussen könnten, entladen.
5. Die Prüfspitzen/Messleitungen über den Widerstand bzw. die zwei Punkte der
Prüfung anlegen.
6. Auf den Ton achten, der Kontinuität (> 10 Ω und < 300 Ω) anzeigt.
Temperaturmessung (siehe Abb. 5)
1. Den Funktionsschalter auf °C einstellen und die Taste SELECT drücken, bis °C oder °F
angezeigt wird.
9
