- Seite 1 BEDIENUNGS- ANLEITUNG ACD-6 Pro ACD-6 TRMS Pro Version: 06/2007 / PADB27307850 BEHA-AMPROBE GmbH In den Engematten 14, 79286 Glottertal Tel.: 07684 8009 - 0, Fax: 07684 8009 410...
-
Seite 2: Begrenzte Garantie
AMPROBE ACD-6 Pro & TRMS Pro Gratulation! Sie sind jetzt Besitzer eines AMPROBE Gerätes. Es wurde – in Anlehnung an Qualitätsnormen hergestellt und enthält Qualitätsbestandteile und Herstellungsqualität. Dieses Gerät wurde auf die zuverlässige Arbeitsweise all seiner Funktionen überprüft. Es wurde von qualifizierten Werkstechnikern – entsprechend der altbewährten AMPROBE- Standards überprüft. -
Seite 3: Begriffe In Diesem Handbuch
AMPROBE ACD-6 Pro & TRMS Pro 3) BEGRIFFE IN DIESEM HANDBUCH WARNUNG kennzeichnet Bedingungen und Handlungen, die möglicherweise zu ernster Verletzung oder sogar Tod des Benutzers führen könnten. VORSICHT kennzeichnet Bedingungen und Handlungen, die Beschädigungen oder Fehlfunktionen des Gerätes verursachen können. -
Seite 4: Internationale Elektrische Symbole
AMPROBE ACD-6 Pro & TRMS Pro 4) INTERNATIONALE ELEKTRISCHE SYMBOLE Vorsicht! Beziehen Sie sich auf die Erklärung in diesem Handbuch Vorsicht! Risiko für elektrischen Schlag Erde (Masse) Doppelte Isolation oder verstärkte Isolation Sicherung AC -- Wechselstrom DC -- Gleichstrom 5) CENELEC ANWEISUNGEN Die Geräte stimmen mit den CENELEC Niederspannungsvorschriften 73/23/EEC und der... -
Seite 5: Produktbeschreibung

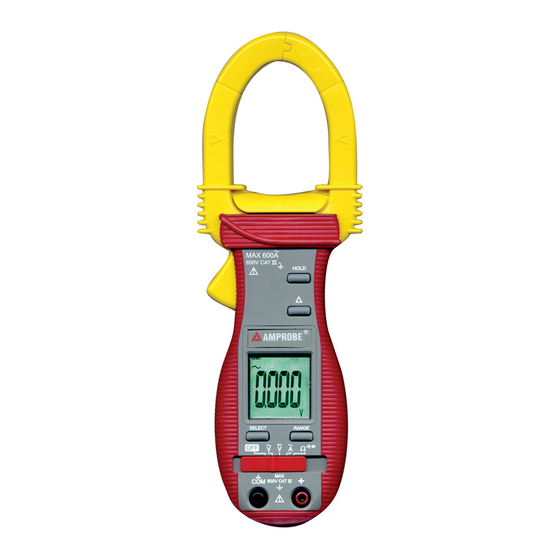

AMPROBE ACD-6 Pro & TRMS Pro 6) PRODUKT-BESCHREIBUNG 1) Wandlerzangenbacken zur Aufnahme des WECHSELSTROM- MAGNETFELDES 2) Hand/Finger Abrutschschutz, für eine sichere Handhabung des Meßgerätes während der Messung 3) Drückknöpfe für besondere Funktionen & Eigenschaften 4) Eingangsbuchse für alle Funktionen AUSSER der über die Zange... -
Seite 6: Bedienung
Zustand, der keine Null-Volt-Eingangs-Bedingung darstellt. Beachte Der AC 400.0mV Bereich wird manuell durch den RANGE-Knopf eingestellt und ist spezifiziert von AC 40mV aufwärts beim ACD-6 Pro und von AC 60mV aufwärts für das TRMS Modell ACD-6 TRMS Pro. - 6 -... - Seite 7 AMPROBE ACD-6 Pro & TRMS Pro VORSICHT Messen in der Widerstands-, Durchgangsprüfungs-, Dioden- oder Kapazitäts- Funktion in einem unter Spannung stehenden Schaltkreis, wird falsche Ergebnisse hervorrufen und möglicherweise das Gerät zerstören. ! Widerstands- Durchgangsprüfungs- Funktionen Eingaben werden über die Prüfleitungskontakte hergestellt. Schiebeschalter der Stromzange auf !.
- Seite 8 AMPROBE ACD-6 Pro & TRMS Pro Dioden Test Funktion Eingaben werden über die Prüfleitungskontakte hergestellt. Schiebeschalter der Geräte auf !. Zur Auswahl der Diode Test- Funktion drücken Sie die Auswahltaste SELECT 2 mal kurz. Eine normaler Durchlaß-Spannungsabfall (durchlass-gepolt) für eine gute Siliziumdiode liegt zwischen 0.400V bis 0.900V.
- Seite 9 AMPROBE ACD-6 Pro & TRMS Pro ACA Stromzangen- Funktion Messung erfolgt über die Stromzangenbacken (keine direkte Wechsel Strommessungen über die Eingangsbuchsen !) VORSICHT Drücken Sie den Backen-Öffner und klammern Sie die Backen um nur einen einzelnen Leiter des für die Last-Strommessung vorgesehenen Schaltkreises. Achten Sie darauf, dass die Backen zuverlässig geschlossen sind, andernfalls werden Messfehler...
- Seite 10 AMPROBE ACD-6 Pro & TRMS Pro HOLD Die HOLD Funktion friert die Anzeige für eine spätere Ablesung ein. Zum Aktivieren oder Deaktivieren dieser Funktion drücken Sie die HOLD Taste für einen Augenblick. Relativer Null Modus Der relative Null Modus erlaubt dem Bediener, den Nullpunkt des Meßgerätes für Folgemessungen um den in der Anzeige stehenden Wert als Referenzwert zu verschie- ben.
-
Seite 11: Wartung
AMPROBE ACD-6 Pro & TRMS Pro 8) WARTUNG WARNUNG Zur Vermeidung eines elektrischen Schlages, schalten Sie das Meßgerät von allen Schaltkreisen ab, entfernen Sie die Prüfleitungen von den Eingangsbuchsen und schalten das Meßgerät AUS, bevor Sie das Gehäuse öffnen. Arbeiten Sie nicht mit offenem Gehäuse. -
Seite 12: Batterie-Ersatz
AMPROBE ACD-6 Pro & TRMS Pro 9) BATTERIE-ERSATZ Die Meßgeräte verwenden eine Standard 3V alkalische Knopf-Batterien (ANSI/NEDA-5004LC, IEC-CR2032) Lockern Sie die zwei Schrauben vom Gehäuseboden und entfernen den Gehäuseboden. Schieben Sie die Batterie aus der Seite der Halterung und ersetzen diese durch eine neue Batterie (beachten Sie die Polarität). -
Seite 13: Spezifikationen
Lager-Temperatur: -20°C bis 60°C, < 80% R.H. (bei entfernter Batterie) Temperatur Koeffizient: nominal 0.15 x (spezifizierte Genauigkeit)/°C @(0°C - 18°C oder 28°C - 40°C), oder anders spezifiziert Messwertaufnahme: Mittelwertmessend für ACD-6 Pro. Echt-effektiv-messend RMS für ACD-6 TRMS Pro Sicherheit: Stimmt überein mit IEC61010-2-032 (1994), EN61010-2-032 (1995), UL3111-2-032 (1999). - Seite 14 AMPROBE ACD-6 Pro & TRMS Pro Elektrische Spezifikationen Genauigkeit ist ±(% Ablesung Digits + Anzahl von Digits) oder anders spezifiziert, bei 23°C ± 5°C & weniger als 75% R.H. Modell ACD-6 TRMS Pro Echt effektiv RMS Genauigkeit von ACV & ACA ist spezifiziert von 5% bis 100% des Bereichs.
- Seite 15 AMPROBE ACD-6 Pro & TRMS Pro DC Spannung: Ohm: BEREICH Genauigkeit BEREICH Genauigkeit 400.0mV 1.0% + 3d 400.0 ! 1.5% + 6d 4.000V, 40.00V, 1.7% + 3d 1.0% + 4d 4.000k ! , 40.00k ! , 400.0V 400.0k ! 600V 2.0% + 4d...
