Amprobe ACD-31P Bedienungshandbuch
Verwandte Anleitungen für Amprobe ACD-31P
Inhaltszusammenfassung für Amprobe ACD-31P

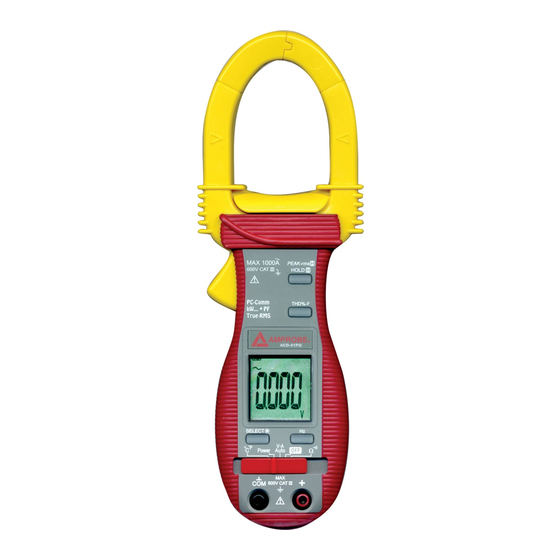

- Seite 1 ACD-31P ACD-41PQ 1000A Clamp-on Power Quality Meters Users Manual • Mode d’emploi • Bedienungshandbuch • Manuale d’Uso • Manual de uso • Användarhandbok...
-
Seite 42: Zangenmessgeräte Für Netzqualität - 1000 A
ACD-31P ACD-41PQ Zangenmessgeräte für netzqualität - 1000 A Bedienungshandbuch ACD-31P_Rev001 © 2008 Amprobe Test Tools. Alle Rechte vorbehalten. -
Seite 43: Beschränkte Gewährleistung Und Haftungsbeschränkung
Haftungsbeschränkung es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem Kaufdatum frei von Material- und fertigungsdefekten ist. Diese gewährleistung erstreckt sich nicht auf Sicherungen, einwegbatterien oder Schäden durch Unfälle, nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen bzw. - Seite 44 ➊ Transformator- Stromzange für wechselstrom- Magnetfeldbestimmung ➋ Backenmarkierungslinien für ACA- Positionsfehleranzeige (und leistung) ➌ hand-/fingerschutz zur Anzeige der grenzen für die sichere Berührung der Backen während Strommessungen ➍ Drucktasten für Spezialfunktionen und optionen ➎ eingangsbuchse für alle funktionen, AUSSeR nicht invasive ACA-Stromfunktion (und leistung) ➏...
-
Seite 45: Inhalt
ACD-31P / ACD-41PQ Zangenmessgeräte für Netzqualität - 1000 A inhalt ...............................44 Symbole ............................45 Sicherheitsinformationen ......................45 Auspacken und inhalt ........................46 einführung ............................46 Bedienung ............................46 Ausrichtungsmarkierungen (siehe Abb. 1) ................46 PeAK-rms hold � (siehe Abb. 2) ....................47 holD � (Datenhaltemodus) ....................47 ThD%-f (Total harmonic Distortion-fundamental) (siehe Abb. 3) ........47 SeleCT / hintergrundbeleuchtung (�) ................47... -
Seite 46: Symbole
Umgebung von gefährlichen, stromführenden leitern zulässig SICHERHEItSINfoRMAtIoNEN • Die digitalen Zangenmessgeräte ACD-31P und ACD-41PQ stimmen mit en61010-1:2001; en61010-2-032:2002; CAT iii 600 V, Klasse 2 und Verschmutzungsgrad 2 überein. • Dieses Messgerät ist en61010-1-zertifiziert für installationskategorie iii (600 V). es wird zum gebrauch auf Verteilungsebene und in festinstallationen sowie auch in untergeordneten installationen empfohlen, nicht jedoch für primäre Stromverteilung,... -
Seite 47: Auspacken Und Inhalt
Artikel beschädigt ist oder fehlt, unverzüglich die gesamte Sendung für einen Austausch an die Verkaufsstelle zurücksenden. EINfüHRUNg Die 400 A / 600 V Zangenmessgeräte für netzqualität ACD-31P und ACD-41PQ sprechen auf den echt-effektivwert an und verfügen über automatische Bereichswahl. Zu den möglichen Messungen gehören wechselspannung/gleichspannung, wechselstrom/ gleichstrom, widerstand, Durchgang und netzqualität. -
Seite 48: Peak-Rms Hold � (Siehe Abb. 2)
PEAk-rms Hold � (siehe Abb. 2) Peak-rms erfasst in V AC bzw. A AC den maximalen effektivwert von Stoßspannung bzw. Stoßstrom mit einer Dauer von 65 ms oder länger uns zeigt den wert an. Die Peak-rms-Taste drücken und für die Dauer von 2 Pieptönen gedrückt halten, um diesen Modus zu aktivieren. -
Seite 49: Rs232C Pc-Schnittstelle
Datenausgangsanschluss. für den Anschluss des Messgeräts an einen PC (RS232C-Protokoll) wird das optionale PC-Schnittstellen-Kit RS232 KiT2 benötigt (optoadapter, RS232-Kabel und Amprobe Download Suite). Um den RS-232-Ausgang zu aktivieren, die hz-Taste drücken und halten und gleichzeitig den funktionsauswahlschalter auf eine funktion schalten. -
Seite 50: Temperaturmessung (Siehe Abb. 7)
temperaturmessung (siehe Abb. 7) °C/°f auswählen. Die Taste SeleCT drücken, um zwischen °C- und °f-Messfunktionen umzuschalten. Unter Beachtung der korrekten Polarität den Bananenstecker Typ-K-Messfühler (Perle) einführen. Leistungsmessung � hinweis zur Polaritätskonfiguration: Beim Messen von laststromkreisen mit leistungsaufnahmen zeigen positive (,+’ impliziert) Messwerte von w oder kw (wirkleistung) korrekte Messeinrichtungen an. -
Seite 51: Leistungsfaktor (Pf)
VAR(Blindleistung) als Messfunktion auszuwählen. Den CoM-eingang an neutral oder erdung anschließen. Den ,+‘ eingang an den Anschluss Ø 1 anschließen. Die Backen um den Ø 1 Draht anlegen. Die Anzeige zeigt den Messwert an: W (wirkleistung), VA (Scheinleistung) oder VAR (Blindleistung) und Pf. Den Messwert als kw1, kVA1, kVAR1 notieren. -
Seite 52: Batterie Ersetzen (Siehe Abb. 11)
batterie ersetzen (siehe Abb. 11) � Warnung Zur Vermeidung von Stromschlag bzw. Messgerätbeschädigung die Messleitungen des Messgeräts von allen Stromkreisen und dem Messgerät trennen und dann vor Abnehmen der Batteriefachabdeckung das Messgerät ausschalten. Das ersetzen von Batterien muss in einer sauberen Umgebung und mit angemessenen Vorkehrungen zur Vermeidung von Verunreinigung der inneren Komponenten des Messgeräts erfolgen. - Seite 53 � EMV: en 61326-1. Dieses Produkt erfüllt die Anforderungen der folgenden eU-Richtlinien: 89/336/eeC (elektromagnetische Verträglichkeit) und 73/23/eeC (niederspannung) mit dem Zusatz 93/68/eeC (Ce-Kennzeichnung). elektrisches Rauschen oder intensive elektromagnetische felder in der nähe des geräts können jedoch den Messschaltkreis stören. Messgeräte reagieren auch auf unerwünschte impulse/Signale, die unter Umständen im Messschaltkreis vorkommen.
- Seite 54 ACA-Strom (Zange) 1) 2) bereich frequenz genauigkeit 40,00 A, 400,0 A, 50 Hz / 60 Hz ± (0,5 % Messwert + 5 Stellen) 1000 A 40,00 A, 400,0 A ± (2,0 % Messwert + 5 Stellen) 45 bis 50 Hz, 60 bis 500 Hz 1000 A ±...
- Seite 55 tHD% Messwert-f (nur ACD-41PQ) Bereich: 0,0% to 999,9% Harmonische genauigkeit grundschwingung ± (1,5 % Messwert + 6 Stellen) 2. ~ 3. ± (5,0 % Messwert + 6 Stellen) 4. ~ 16. ± (2,5 % Messwert + 6 Stellen) 17. ~ 46. ± (3,0 % Messwert + 6 Stellen) 47.
- Seite 56 Spezifizierte genauigkeit ist für ACA-Zangenmessung in der Mitte der Backen. wenn der leiter nicht in der Backenmitte positioniert ist, induzierte fehler wie folgt korrigieren: 1 % von Messwert zu spezifizierter genauigkeit hinzufügen für ACA-Messungen inneRhAlB der Backenmarkierungslinien (von Backenöffnung entfernt). genauigkeit ist nicht spezifiziert für ACA-Messungen JenSeiTS der Backenmarkierungs- linien (gegen Backenöffnung).
- Seite 57 Abbildung 1. Abbildung 2. PeAK-rms Ausrichtungsmarkierungen Abbildung 3. ThD%-f Abbildung 4. frequenz...
- Seite 58 Abbildung 5. V DC V AC widerstand Durchgang Abbildung 6. Abbildung 7. Temperatur...
- Seite 59 Φ1 Φ3 Φ1 Φ3 Φ1 Φ3 Φ2 Φ2 Φ2 kVAR Abbildung 8. leistung Φ1 Φ3 Φ1 Φ3 Φ2 Φ2 Abbildung 9. Dreiphasig, 3-Draht...
- Seite 60 Φ1 Φ3 Φ1 Φ3 Φ1 Φ3 Φ2 Φ2 Φ2 Abbildung 10. Dreiphasig, 4-Draht Abbildung 11. Batterie ersetzen...
- Seite 98 figura 5. V CC V CA A CA Resistencia Continuidad figura 6. figura 7. Temperatura...
