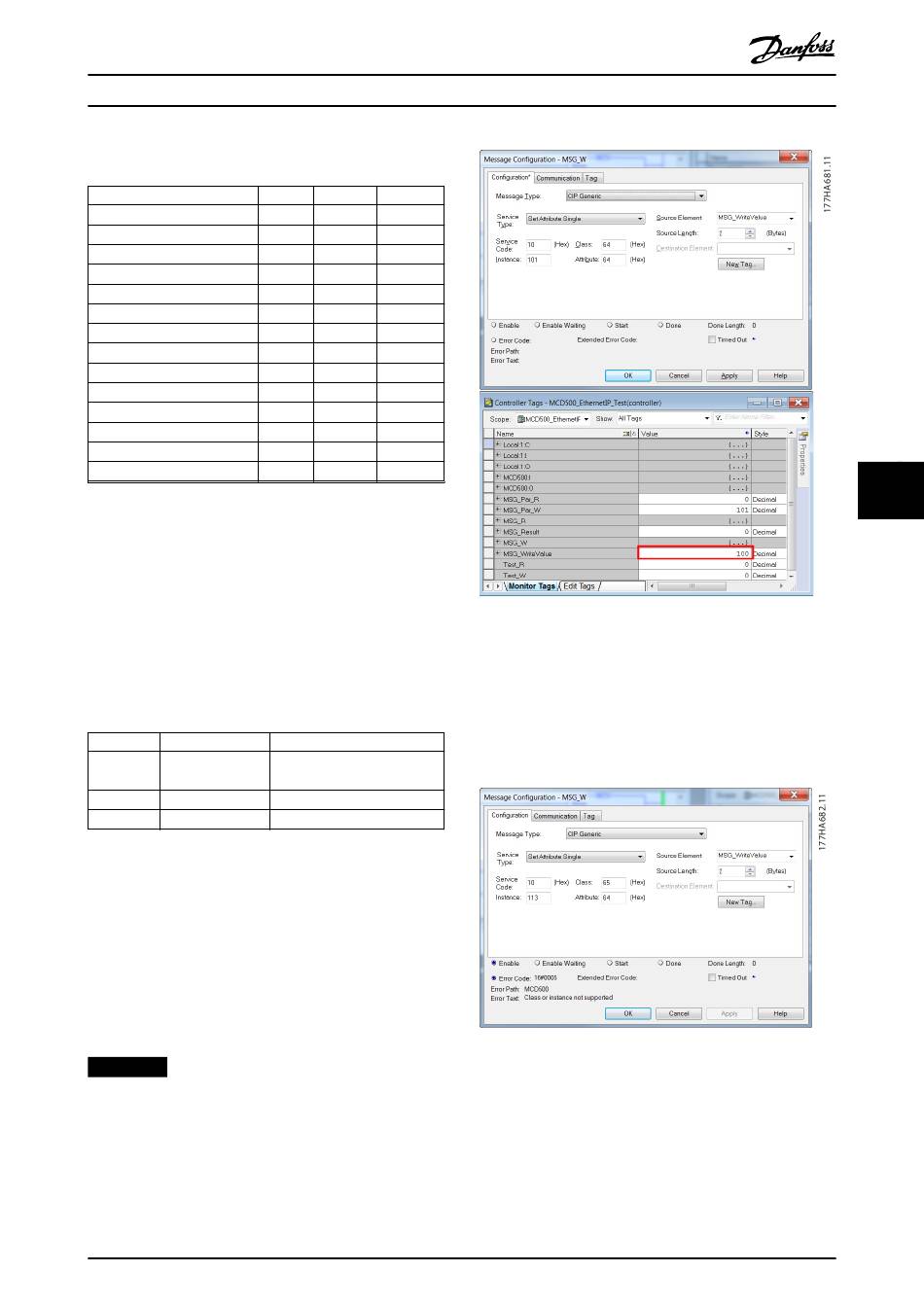

Paketstrukturen

7.3.2.4 Klasse 104 Objekte (Nur Lesen)

Objektname Klasse
Major Softwareversion 104
Minor Softwareversion 104
Major Softwareversion 104
Minor Softwareversion 104
Major Softwareversion 104
Minor Softwareversion 104
Major Softwareversion 104
Minor Softwareversion 104
Modell 104
Steuerungsvariante 104
Rückwandvariante 104
Istwert Motorstrom 104
Variante Highbyte 104
Kunde 104
Tabelle 7.12 Klasse 104 Objekte
7.3.3 Unterstütze Services für
herstellerspezifische Objekte
In diesem Abschnitt werden die Bedienungsanweisungen
zur Ausführung azyklischer Services für Klassenobjekte 100,
101, 103 und 104 beschrieben.
Das EtherNet/IP-Modul unterstützt die in Tabelle 7.13
aufgeführten Attribute für herstellerspezifische Objekte.
Servicecode Funktion
0x01 Get attribute all
0x10 Set attribute single Unterstützt
0x0E Get attribute single Unterstützt
Tabelle 7.13 Unterstützte Services

7.3.3.1 Set Attribute Single

Zur Festlegung eines Attributs verwenden Sie den
Servicecode 0x10 (Set Attribute Single). Informationen zu
zurückgegebenen Zustandscodes sind in
Kapitel 7.3.3.3 Zustandscodes für azyklische Services
enthalten. Abbildung 7.1 zeigt das erfolgreiche Schreiben
von Parameter 1-01 Motor Full Load Current (Klasse 100,
Instanz 101).
HINWEIS
Klasse und Servicecode werden als Hexadezimalwerte
geschrieben, während die Instanz in Dezimalwerten
geschrieben wird.
MG17Q103
Installationshandbuch
Instanz Attribut
101 100
102 100
103 100
104 100
105 100
106 100
107 100
108 100
109 100
110 100
111 100
112 100
113 100
114 100
Beschreibung
Nur unterstützt für Klasse 0x01
Identitätsobjekt
Danfoss A/S © 04/2017 Alle Rechte vorbehalten.
Abbildung 7.1 Beispiel: Festlegen des Werts von Klasse
0x64 Instanz 101 – Erfolgreich
Das Schreiben eines Parameters, der nicht vorhanden ist
(oder ein Nur-Lesen-Parameter ist) führt zu einem Fehler.
Abbildung 7.2 zeigt das Beispiel eines Versuchs, einen nicht
vorhandenen Parameter zu schreiben (Klasse 101,
Instanz 113).
Abbildung 7.2 Beispiel: Festlegen des Werts von Klasse
0x65 Instanz 113 – Fehler
